一种方便调节的外科用术后肢体悬挂装置的制作方法

本发明涉及肢体悬挂装置，具体为一种方便调节的外科用术后肢体悬挂装置。

背景技术：

1、在外科手术中，骨科手术的占比较大，在骨科手术结束后，往往需要对下肢手术后进行悬挂，进而避免患者随意挪动导致手术部位发生二次损伤，因此一些术后肢体悬挂装置可以在下肢手术后进行辅助悬挂。

2、为了解决现有的肢体悬挂装置在使用时，由于这种患肢固定悬吊方式时间一长容易引起患者不舒服，需要时常对肢体悬挂装置件调节，而对肢体悬挂装置进行调节时，整体的调节较为繁琐，无法快速的对肢体悬挂装置件调节的问题，专利公开号为cn112386420a的中国专利公开了一种方便调节的外科用术后肢体悬挂装置，包括一个病床，所述病床的两相对侧壁上共同设置有一个支撑机构，所述支撑机构上滑动连接有一个悬挂机构，所述悬挂机构的内部设置有一个定位机构，在使用时，可以通过第三把手推动推动杆，推动杆通过第一推动孔以及第二推动孔后与第二固定杆相抵，此时可以通过推动杆推动块第二固定杆向定位腔内移动，从而可以通过第二固定杆的坡度将定位板抬起，从而可以将定位杆有定位槽中抽出，此时可以移动t型滑块，使得悬挂装置的移动较为便捷，之后可以将推动杆抽出后第三弹簧推动第二固定杆移动并解除对定位板的限位，此时第二弹簧推动定位杆下降来对t型滑块进行固定；

3、为了解决目前的辅助牵拉定位装置在对患者的肢体进行支撑时，由于其可调节性不高，因此在使用时不便于对牵拉的角度进行多角度调节，不利于病患骨骼恢复，造成使用的不便的问题，专利公开号为cn116849733a的中国专利公开了一种骨科手术肢体辅助牵拉装置，涉及骨科技术领域，包括支撑部件以及牵拉部件，球型块转动设置在门型铰接架内侧左端两侧侧壁之间，套接杆固定贯穿球型块，悬挂绷带首尾缝合在一起，且缝合处通过吊杆与套接杆位于门型铰接架外侧的一端底部固定连接，门型铰接架内侧空间设有为套接杆位于门型铰接架内侧空间一端配重的配重部件，门型铰接架右侧壁固定有连接块，连接块前后侧壁均固定有支撑板，且支撑板底端固定有l型卡座，l型卡座底端通过调节缺口内滑动设有用于限位的抽拉板。本发明确保肢体能够被悬空牵拉，又能够实现牵拉高度和牵拉角度调节，可调节性高，以使接骨时的角度和位置正确，有利于病患骨骼恢复，提高使用便捷度；

4、为了解决下肢消毒时多数是由专人将患肢托举或者以简易输液架悬吊后由专人扶持，消毒后铺无菌手术单时，同样需要专人协助，若无专人协助托举患肢，难以实现彻底消毒，并且铺无菌手术单时易感染无菌区。手术室中护士、助手多为女性，力量较小，很难保持长时间托举，并且铺无菌手术单时，托举人员易给铺单人员造成阻碍，有时可能需要多人辅助铺单；采用输液架辅助吊腿时，可在一定范围内可帮托举人员分担重量，但输液架的结构不稳定，容易发生倾倒等意外的问题，专利公开号为cn115024833a的中国专利公开了一种手术消毒用多功能可变肢体悬吊装置，包括底座、调节杆和悬吊架，所述底座主要由底板、移动板、伸缩杆组成；所述调节杆由立管、手柄、立杆组成；所述悬吊架由横杆和3组吊环组成，所述调节杆上设置有凹合页，与悬吊架相连接，所述调节杆与悬吊架之间设置有斜杆，通过所述斜杆，调节横杆的方向。本发明手术消毒用多功能可变肢体悬吊装置操作简单，本装置可在无专人协助时稳定悬吊下肢，协助术前消毒、铺无菌单，收复后可用于液体悬挂。

5、一般的，传统的肢体悬挂装置在对肢体进行悬挂时，腿部长期处于同一位置时，容易产生劳累感，而传统的肢体在悬挂固定后，无法进行调节，需要调节时只能将悬挂的绑带全部拆散后再进行重新捆绑，导致调节的步骤繁琐，进而使得调节的效率降低，且在捆绑后，需要对患处进行消毒换药时，需要将绑带全部拆卸，此过程同样会导致拆装步骤增加，进而降低效率，且腿部长时间处于悬挂状态，容易产生非自主性抖动等情况，进而造成肢体运动幅度过大，进而容易误伤，十分不便。

6、综上，需要提出一种方便调节的外科用术后肢体悬挂装置来解决上述问题。

技术实现思路

1、本发明的目的在于提供一种方便调节的外科用术后肢体悬挂装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

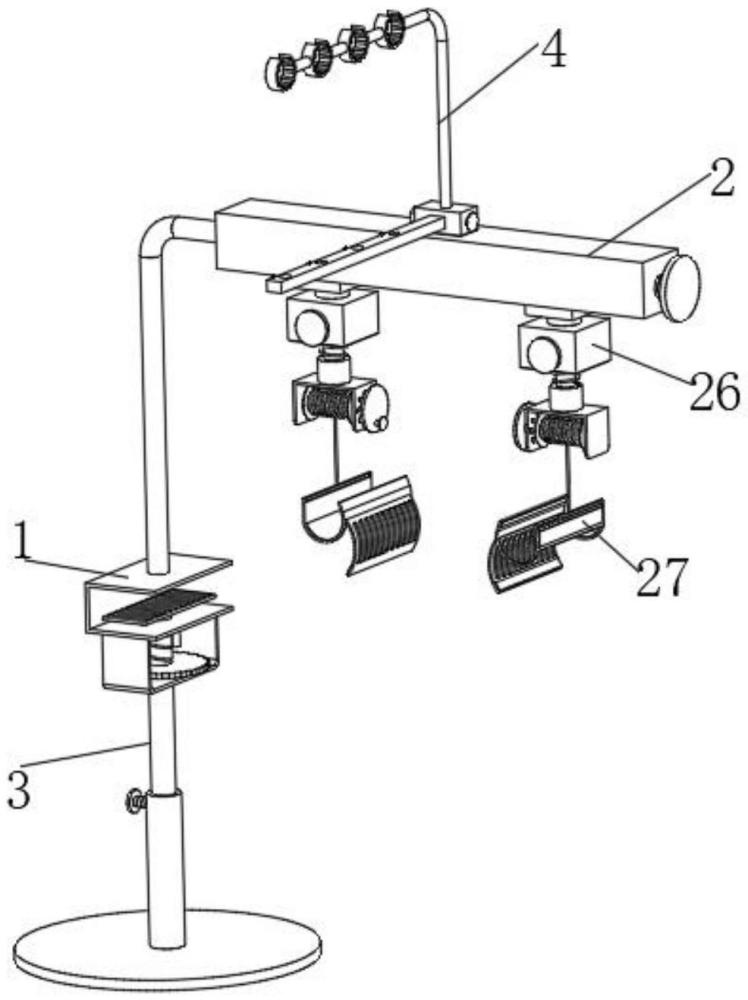

3、一种方便调节的外科用术后肢体悬挂装置，包括：

4、辅助夹框，辅助夹框呈u形；

5、可调悬挂结构，可调悬挂结构安装在所述辅助夹框的外表面顶部；

6、辅助支撑结构，辅助支撑结构设置在所述辅助夹框的外表面底部；

7、消毒辅助结构，消毒辅助结构安装在所述可调悬挂结构的外表面顶部。

8、优选的，所述可调悬挂结构还包括与辅助夹框的外表面顶部固定连接的l形连杆以及拆装缓冲结构和可调固定结构，所述l形连杆的外表面远离辅助夹框的一端固定连接有矩形框，所述矩形框的内壁两侧之间转动连接有第一螺杆，所述第一螺杆的一端贯穿矩形框并固定连接有操作圆块，所述第一螺杆的两端螺纹旋向相反，所述第一螺杆的外表面对称螺纹连接有两个螺孔块，所述螺孔块的外表面与矩形框的内壁滑动连接。

9、优选的，所述拆装缓冲结构包括两个矩形卡框，两个所述矩形卡框的外表面顶部与螺孔块的外表面底部固定连接，所述矩形卡框的内壁卡接有矩形卡块，所述矩形卡框的两侧内壁开设有第一插孔，所述矩形卡块的内壁开设有第二插孔，所述第一插孔和第二插孔的内壁插设有第一螺纹插杆，所述第一螺纹插杆的外表面一端螺纹连接有第一固定螺母。

10、优选的，所述矩形卡块的外表面底部固定连接有固定圆杆，所述固定圆杆的外表面底端滑动连接有滑动圆筒，所述固定圆杆的外表面套设有复位弹簧，所述复位弹簧的两端分别与矩形卡块的外表面底部和滑动圆筒的外表面顶部固定连接。

11、优选的，所述可调固定结构包括u形框，所述u形框的外表面顶部与滑动圆筒的外表面底部固定连接，所述u形框的内壁两侧之间转动连接有转动圆杆，所述转动圆杆的外表面固定连接有绕线框，所述转动圆杆的外表面一端贯穿u形框并固定连接有辅助圆块，所述辅助圆块的内壁插设有卡位杆，所述u形框的一侧内壁开设有若干个卡位孔，若干个所述卡位孔等距圆周排列在u形框的一侧，所述卡位杆与卡位孔之间可分离式卡接，所述绕线框的外表面缠绕设置有牵引绳。

12、优选的，所述牵引绳的外表面底部固定连接有捆绑带，所述捆绑带的外表面一侧靠近牵引绳的一侧开设有矩形穿孔，所述捆绑带的外表面一侧固定连接有第一毛面魔术贴，所述捆绑带的外表面与第一毛面魔术贴相对的一侧固定连接有钩面魔术贴，所述捆绑带的内壁开设有换药槽，所述捆绑带的外表面位于换药槽的一侧边缘处固定连接有覆盖带，所述覆盖带的外表面一侧固定连接有第二毛面魔术贴，所述覆盖带的内壁开设有透气孔。

13、优选的，所述辅助支撑结构还包括与辅助夹框的外表面底部固定连接的u形架，所述辅助夹框的顶部内壁螺纹连接有第二螺杆，所述第二螺杆的外表面顶端转动连接有夹持板，所述夹持板的外表面顶部固定连接有防滑凸块，所述夹持板的外表面底部位于第二螺杆的两侧对称固定连接有限位圆杆，所述限位圆杆滑动设置在辅助夹框的内壁，所述第二螺杆的外表面底端固定连接有防滑操作块。

14、优选的，所述u形架的外表面固定连接有固定杆，所述固定杆的底端滑动连接有滑动筒，所述滑动筒的外表面底部固定连接有支撑圆板，所述滑动筒的一侧内壁螺纹连接有第一螺纹挤压杆。

15、优选的，所述消毒辅助结构还包括与矩形框的外表面顶部固定连接的矩形卡位块以及若干个悬挂弧块，所述矩形卡位块的外表面卡接有矩形卡位框，所述矩形卡位块的内壁开设有第三插孔，所述矩形卡位框的内壁开设有第四插孔，所述第三插孔和第四插孔的内壁插设有第二螺纹插杆，所述第二螺纹插杆的外表面一端螺纹连接有第二固定螺母。

16、优选的，所述矩形卡位框的外表面顶部固定连接有l形杆，所述l形杆的外表面一端与其中一个悬挂弧块固定连接，两个所述悬挂弧块之间固定连接有连接圆杆，所述悬挂弧块的内壁固定连接有防滑块，所述矩形卡位框的外表面一侧固定连接有辅助板，所述辅助板的内壁开设有穿线孔，所述辅助板的一侧内壁螺纹连接有第二螺纹挤压杆。

17、与现有技术相比，本发明的有益效果是：本发明可以在可调悬挂结构的作用下，可以对悬挂腿部的捆绑带的左右位置即两腿间的距离进行调整，且同时可以对捆绑带的高度进行辅助调节，使得捆绑带可以更佳适配患者的腿部悬挂，且在拆装缓冲结构的作用下，可以对捆绑带进行辅助拆装，并在受力时进行辅助缓冲，在可调固定结构的作用下，可以对腿部的捆绑带的高度进行调节，在捆绑带和消毒辅助结构的作用下，可以对患处进行辅助消毒换药，无需将捆绑带整体拆卸，且可以对消毒液瓶(图中未画出，为顶部带动的袋状瓶)进行辅助悬挂并对底部的消毒液流出软管(图中未画出)进行辅助限位，在辅助支撑结构的作用下，使得辅助夹框可以与床体的边缘处进行夹持固定，同时可以在边缘处无法夹持时，通过支撑圆板等与地面支撑。
