超声波诊断系统及提取装置的制作方法

本发明涉及一种超声波诊断系统及提取装置，尤其涉及一种对存储于服务器的体数据进行处理的技术。

背景技术：

1、在受检者的超声波检查中使用超声波诊断装置。通常，超声波诊断装置经由网络与服务器连接，典型地与dicom(digital imaging and communications in medicine：医学数字成像和通信)服务器连接。在服务器中存储有大量的数据。在服务器中按照来自超声波诊断装置的搜索请求及传送请求执行搜索，通过该搜索确定的数据从服务器传送至超声波诊断装置。

2、在存储于服务器的数据组中包括多个体数据。作为这种体数据，可举出由超声波诊断装置获取的体数据(超声波体数据)、由mri(magnetic resonance imaging：磁共振成像)装置获取的体数据(mr体数据)及由ct(computed tomography：计算机断层扫描)装置(x射线ct装置)获取的体数据(ct体数据)。若着眼于体数据的结构，则有构成为多个帧数据(多个切片数据)的集合体的集合型体数据及具有三维连续性而构成为一个数据块的连续型体数据。

3、当想要参考的特定的体数据为集合型体数据时，若从超声波诊断装置对服务器发送包括帧编号(通常为中央帧编号)的传送请求，则由该帧编号确定的帧数据从服务器传送至超声波诊断装置。在超声波诊断装置中，根据所获取的帧数据生成缩略图图像，并显示该缩略图图像。

4、专利文献1中公开有一种具有dicom服务器的超声波诊断装置。该超声波诊断装置具有并列显示当前的超声波图像及过去的超声波图像的功能。专利文献1中并未记载从体数据中搜索所期望的帧数据的技术。

5、专利文献1：日本特开2009-22626号公报

6、从支援受检者的超声波检查的观点出发，希望在进行受检者的超声波检查时，使检查者识别从该受检者获取并存储于服务器的过去的体数据的存在，由此促进过去的体数据的利用。

7、若为了满足该要求而使服务器搜索受检者的过去的体数据，并且使服务器将该过去的体数据其全部发送至超声波诊断装置，则对网络带来的负担变大。希望在过去的体数据中仅将表示检查者将要查看的部分的数据发送至超声波诊断装置。

技术实现思路

1、本发明的目的在于在超声波检查中，在不给网络带来大的负担的情况下检查者能够识别存储于服务器的体数据的存在。或者，本发明的目的在于在超声波诊断装置中，作为表示体数据的图像显示检查者将要查看的图像。

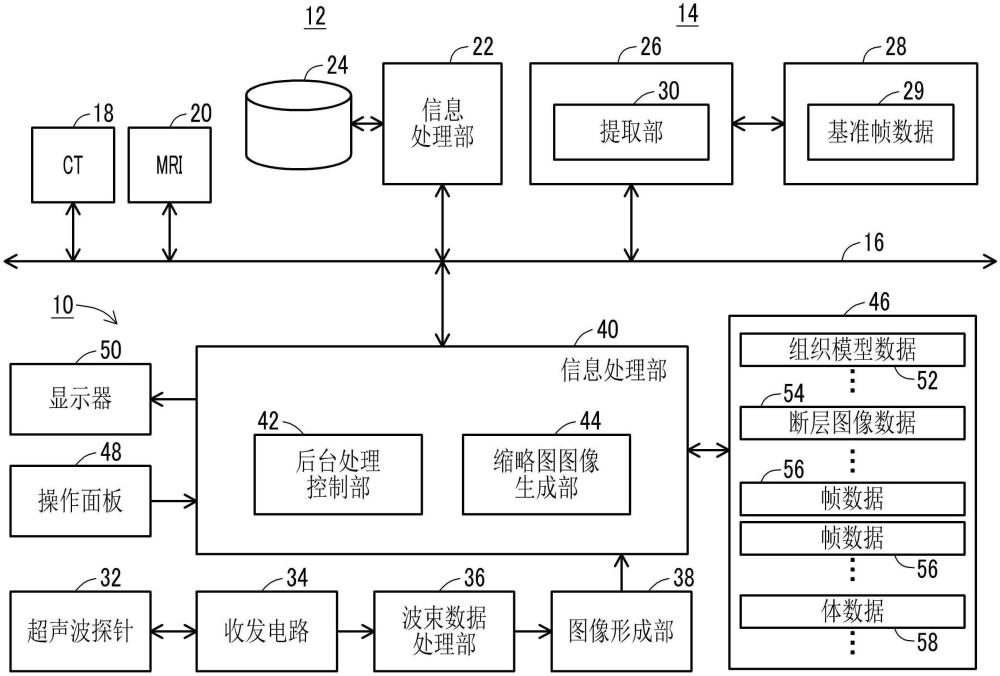

2、本发明所涉及的超声波诊断系统的特征在于，包括：超声波诊断装置，根据从受检者获得的接收数据形成超声波图像；及提取装置，当从存储于服务器的数据组中确定了从所述受检者获得的过去的体数据时，从所述过去的体数据中提取与从所述超声波诊断装置发送的基准帧数据相匹配的匹配帧数据，所述超声波诊断装置在所述受检者的超声波检查中一同显示所述超声波图像和表示所述匹配帧数据的图像。

3、本发明所涉及的提取装置的特征在于，包括如下机构：接收从超声波诊断装置发送的基准帧数据；当从存储于服务器的数据组中确定了从受检者获得的过去的体数据时，从所述过去的体数据中提取与所述基准帧数据相匹配的匹配帧数据；及将所述匹配帧数据发送至所述超声波诊断装置，在所述超声波诊断装置中，在所述受检者的超声波检查中一同显示超声波图像和表示所述匹配帧数据的图像。

4、发明效果

5、根据本发明，在超声波检查中，在不给网络带来大的负担的情况下检查者能够识别存储于服务器的体数据的存在。或者，根据本发明，在超声波诊断装置中，作为表示体数据的图像显示检查者将要查看的图像。

1.一种超声波诊断系统，其特征在于，包括：

2.根据权利要求1所述的超声波诊断系统，其特征在于，

3.根据权利要求1所述的超声波诊断系统，其特征在于，

4.根据权利要求3所述的超声波诊断系统，其特征在于，

5.根据权利要求3所述的超声波诊断系统，其特征在于，

6.根据权利要求5所述的超声波诊断系统，其特征在于，

7.根据权利要求5所述的超声波诊断系统，其特征在于，

8.根据权利要求2所述的超声波诊断系统，其特征在于，

9.根据权利要求1所述的超声波诊断系统，其特征在于，

10.一种提取装置，其特征在于，包括如下机构：

11.一种存储介质，存储有程序，该程序在信息处理装置中被执行，所述程序的特征在于，包括如下功能：
