一种精神科患者护理输液用手部固定装置

本发明属于医疗器械，具体是指一种精神科患者护理输液用手部固定装置。

背景技术：

1、精神科患者往往因为自身精神状态不正常，在输液时容易急躁、紧张，无法控制自身的行为，容易出现针头的脱落、血液从输液管内回流至输液瓶等问题，需要手部固定装置对手部进行约束，然而，目前市场上的手部固定装置存在以下问题：

2、（1）现有的手部固定装置大多采用压迫带或气囊来直接固定患者的手臂，但气囊和压迫带的位置不能改变，在患者手臂同一部位长时间施压，增加了局部皮肤和组织受损的风险；

3、（2）患者手指长时间被绑带保持同一状态会导致手指血液循环不畅，引起局部组织缺血，降低患者的舒适度，引起患者不必要的剧烈挣扎；

4、（3）输液过程中患者的手臂可能会感到寒冷，尤其是在气温较低的环境中，现有的手部固定装置无法帮助患者保持手臂的温暖，导致血管收缩，从而减缓血液循环。

技术实现思路

1、本发明克服了现有技术的不足，提供了一种精神科患者护理输液用手部固定装置，通过气泵抽气驱动叶轮传动组件旋转，设计了将单向旋转变往复运动的从动轴，利用往复运动的从动轴实现了患者手指在轻微往复活动，有助于预防手指麻痹和血液循环不畅，同时往复运动带动管道旋转组件和换道环板的设计，实现了手臂固定气囊的交替式充放气，有效减少患者手臂同一部位长时间受压，降低压疮风险。

2、本发明采取的技术方案如下：本方案提供了一种精神科患者护理输液用手部固定装置，包括座椅，所述座椅的座板上对称固定设有扶手板，所述扶手板的顶端固定设有支撑壳体，所述支撑壳体的内腔的底壁上固定设有气泵，为手臂固定提供动力，所述支撑壳体的顶端固定设有手臂固定筒，所述手臂固定筒的內圆周壁上圆周阵列固定设有手臂固定气囊，用于固定患者手臂，防止在输液过程中手臂移动，所述手臂固定筒内腔中固定设有充气固定组件，控制气体流动路径，所述充气固定组件入口端与气泵的出气口连通，所述充气固定组件出口端与手臂固定气囊连通，所述支撑壳体的侧壁上固定设有手部固定壳体，所述手臂固定筒和手部固定壳体侧壁上贯穿设有与充气固定组件配合的弧形滑槽，所述手部固定壳体内腔中固定设有叶轮传动组件，叶轮传动组件利用气泵的抽吸作用下进行旋转，进而带动手指支撑板和管道旋转组件运动，所述叶轮传动组件的入口端与手臂固定筒的内腔贯通式固定连接，所述叶轮传动组件的出口端与气泵的抽气口贯通式固定连接，所述手部固定壳体顶壁上设有手指间歇活动组件，所述手指间歇活动组件与叶轮传动组件传动配合，使患者手指能够进行轻微的活动，所述手部固定壳体的内壁上固定连接有管道旋转组件，所述管道旋转组件与手指间歇活动组件传动配合，实现手臂固定气囊的交替充放气。

3、进一步地，所述充气固定组件包括滑道环板、换道环板以及环形气道；所述滑道环板对称固定设于手臂固定筒内壁上，用于确保换道环板的稳定旋转，所述换道环板转动连接于滑道环板的圆周壁上，所述换道环板靠近手部固定壳体的侧壁上固定连接有传动杆，所述传动杆穿过弧形滑槽延伸至手部固定壳体内腔中，所述传动杆与管道旋转组件活动连接，连接换道环板与管道旋转组件，传递旋转动力，所述换道环板的圆周壁上交错圆周阵列贯穿设有进气气孔和放气气孔，所述进气气孔上固定设有进气管道，通过旋转，改变进气气孔和放气气孔的相对位置，实现手臂固定气囊的交替充放气，所述环形气道贯通式固定连接于进气管道的入口端，为气体流动提供通道，所述环形气道的圆周壁上固定设有弹性管道，弹性管道在有一定伸缩量，以支持换道环板的旋转，所述弹性管道的入口端与气泵的出气端固定连通。

4、进一步地，所述叶轮传动组件包括风筒、转轴以及传动轴；所述风筒的一端固定连接于手部固定壳体的内壁上，形成气流通道，所述风筒的圆周壁上固定连接有气体管道和抽气通道，所述气体管道的入口端与手臂固定筒内腔连通，所述抽气通道的出口端与气泵的抽气口固定连通，所述转轴的同轴转动连接于风筒内壁上，传递旋转动力，所述转轴的一端贯穿风筒的内壁且固定设有转盘，所述转轴的圆周壁上圆周阵列设有叶轮扇叶，所述传动轴固定连接于转盘的圆周壁上，将转盘的旋转传递给手指间歇活动组件。

5、进一步地，所述手指间歇活动组件包括从动轴、蜗杆、半齿涡轮以及手指支撑板；所述从动轴的底端转动连接于手部固定壳体的内底壁上，所述从动轴的圆周壁上对称开设有弧形槽，所述弧形槽的两端贯通式连通有直槽，将传动轴的单向旋转变为往复运动，所述蜗杆固定设于从动轴的顶端，所述半齿涡轮转动连接于手部固定壳体的内壁上，驱动手指支撑板运动，所述半齿涡轮与蜗杆啮齿配合，所述半齿涡轮的圆周壁上固定连接有连接杆，所述手指支撑板的底端与连接杆的顶端固定连接，所述手指支撑板顶端固定设有手指固定环板，支撑患者的手指，实现间歇活动。

6、进一步地，所述管道旋转组件包括从动丝杆、导杆以及滑块；所述从动丝杆同轴固定连接于半齿涡轮的侧壁上，同步半齿涡轮的旋转，所述滑块螺纹连接于从动丝杆上，所述滑块的顶端固定设有滑轨，所述滑轨与传动杆活动连接，带动传动杆移动，所述导杆一端固定连接于手部固定壳体内壁上，所述导杆的另一端贯穿滑块且与滑块滑动连接。

7、进一步地，所述弹性管道内圆周壁上固定设置有加热丝，加热气体，为患者提供温暖的气流，所述气体管道呈回型固定连接于手部固定壳体内顶壁和手指支撑板底端，以延长温暖气流与手部接触的时间。

8、采用上述结构本发明取得的有益效果如下：

9、（1）装置通过气囊对患者手臂进行固定，同时利用气流的流动驱动叶轮传动组件进行旋转，同时设计了能够将单向旋转的传动轴的作用力改变呈往复旋转运动的从动轴，利用从动轴带动蜗杆蜗轮啮齿配合，使手指支撑板能够带动患者手指进行轻微的往复活动，有助于预防手指麻痹和血液循环不畅，从而减少缺血问题的发生，同时蜗杆蜗轮结构能够保证患者自主的手部活动不会反向带动手指支撑板活动；

10、（2）同时，利用从动轴的往复旋转运动带动管道旋转组件的滑块在滑轨上往复移动，使传动杆带动换道环板往复旋转，实现了手臂固定气囊的交替式充放气，有效避免患者手臂同一部位长时间受压，减少局部皮肤和组织受损的风险，防止压疮的形成；

11、（3）加热丝的设置，使得气泵吹出的气流变得温热，加热后的气流对帮助温暖患者的手臂，气体管道呈回型设置，能够延长管道与支撑壳体和手指支撑板接触时间，从而长时间的温暖患者手部，促进血液循环，有助于减少因长时间固定而导致的血液淤积和麻木感。

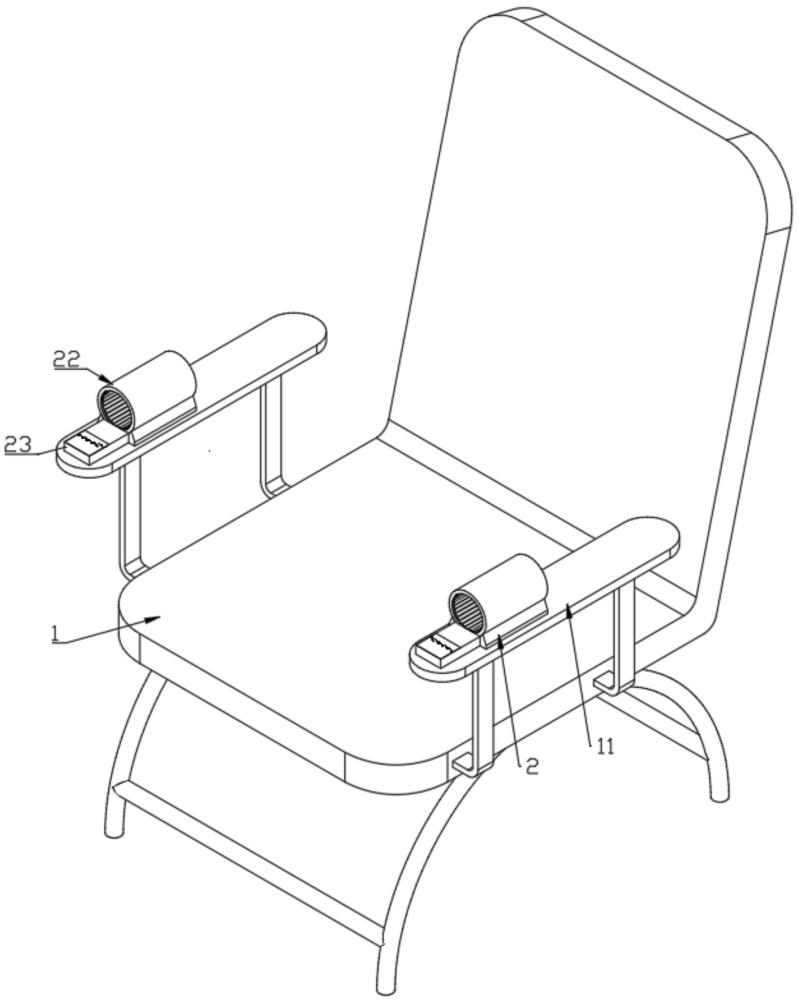

1.一种精神科患者护理输液用手部固定装置，包括座椅（1），所述座椅（1）的座板上对称固定设有扶手板（11），其特征在于：所述扶手板（11）的顶端固定设有支撑壳体（2），所述支撑壳体（2）的内腔的底壁上固定设有气泵（21），所述支撑壳体（2）的顶端固定设有手臂固定筒（22），所述手臂固定筒（22）的內圆周壁上圆周阵列固定设有手臂固定气囊（221），所述手臂固定筒（22）内腔中固定设有充气固定组件（3），所述充气固定组件（3）入口端与气泵（21）的出气口连通，所述充气固定组件（3）出口端与手臂固定气囊（221）连通，所述支撑壳体（2）的侧壁上固定设有手部固定壳体（23），所述手臂固定筒（22）和手部固定壳体（23）侧壁上贯穿设有与充气固定组件（3）配合的弧形滑槽（222），所述手部固定壳体（23）内腔中固定设有叶轮传动组件（4），所述叶轮传动组件（4）的入口端与手臂固定筒（22）的内腔贯通式固定连接，所述叶轮传动组件（4）的出口端与气泵（21）的抽气口贯通式固定连接，所述手部固定壳体（23）顶壁上设有手指间歇活动组件（5），所述手指间歇活动组件（5）与叶轮传动组件（4）传动配合，所述手部固定壳体（23）的内壁上固定连接有管道旋转组件（6），所述管道旋转组件（6）与手指间歇活动组件（5）传动配合。

2.根据权利要求1所述的一种精神科患者护理输液用手部固定装置，其特征在于：所述充气固定组件（3）包括滑道环板（31）、换道环板（32）以及环形气道（33）；所述滑道环板（31）对称固定设于手臂固定筒（22）内壁上，所述换道环板（32）转动连接于滑道环板（31）的圆周壁上，所述换道环板（32）靠近手部固定壳体（23）的侧壁上固定连接有传动杆（321），所述传动杆（321）穿过弧形滑槽（222）延伸至手部固定壳体（23）内腔中，所述传动杆（321）与管道旋转组件（6）活动连接，所述换道环板（32）的圆周壁上交错圆周阵列贯穿设有进气气孔（322）和放气气孔（323），所述进气气孔（322）上固定设有进气管道（324），所述环形气道（33）贯通式固定连接于进气管道（324）的入口端，所述环形气道（33）的圆周壁上固定设有弹性管道（331），所述弹性管道（331）的入口端与气泵（21）的出气端固定连通。

3.根据权利要求2所述的一种精神科患者护理输液用手部固定装置，其特征在于：所述叶轮传动组件（4）包括风筒（41）、转轴（42）以及传动轴（43）；所述风筒（41）的一端固定连接于手部固定壳体（23）的内壁上，所述风筒（41）的圆周壁上固定连接有气体管道（411）和抽气通道（412），所述气体管道（411）的入口端与手臂固定筒（22）内腔连通，所述抽气通道（412）的出口端与气泵（21）的抽气口固定连通，所述转轴（42）同轴转动连接于风筒（41）内壁上，所述转轴（42）的一端贯穿风筒（41）的内壁且固定设有转盘（421），所述转轴（42）的圆周壁上圆周阵列设有叶轮扇叶（422），所述传动轴（43）固定连接于转盘（421）的圆周壁上。

4.根据权利要求3所述的一种精神科患者护理输液用手部固定装置，其特征在于：所述手指间歇活动组件（5）包括从动轴（51）、蜗杆（52）、半齿涡轮（53）以及手指支撑板（54）；所述从动轴（51）的底端转动连接于手部固定壳体（23）的内底壁上，所述从动轴（51）的圆周壁上对称开设有弧形槽（511），所述弧形槽（511）的两端贯通式连通有直槽（512），所述蜗杆（52）固定设于从动轴（51）的顶端，所述半齿涡轮（53）转动连接手部固定壳体（23）的内壁上，所述半齿涡轮（53）与蜗杆（52）啮齿配合，所述半齿涡轮（53）的圆周壁上固定连接有连接杆（531），所述手指支撑板（54）的底端与连接杆（531）的顶端固定连接，所述手指支撑板（54）顶端固定设有手指固定环板（541）。

5.根据权利要求4所述的一种精神科患者护理输液用手部固定装置，其特征在于：所述管道旋转组件（6）包括从动丝杆（61）、导杆（62）以及滑块（63）；所述从动丝杆（61）同轴固定连接于半齿涡轮（53）的侧壁上，所述滑块（63）螺纹连接于从动丝杆（61）上，所述滑块（63）的顶端固定设有滑轨（631），所述滑轨（631）与传动杆（321）活动连接，所述导杆（62）一端固定连接于手部固定壳体（23）内壁上，所述导杆（62）的另一端贯穿滑块（63）且与滑块（63）滑动连接。

6.根据权利要求4所述的一种精神科患者护理输液用手部固定装置，其特征在于：所述弹性管道（331）内圆周壁上固定设置有加热丝（3311），所述气体管道（411）呈回型固定连接于手部固定壳体（23）内顶壁和手指支撑板（54）底端。
