一种微型常规及闪放皮肤治疗方法与设备

本申请涉及放射治疗设备，更具体地说，是涉及一种微型常规及闪放皮肤治疗方法与设备。

背景技术：

1、针对人体表皮层增生、皮肤癌与血管瘤等疾病的治疗，现有技术中通常采用传统的放疗或者核素药物敷贴，来治疗人体表层增生、皮肤癌、血管瘤等。然而，利用传统放疗方法对人体正常组织会有较大的损伤；利用核药敷贴则会对核药产生很强的依赖性，且核药制备较难，价格高昂，敷贴治疗周期长(一次治疗2-3天，一个周期要一个月左右)，此外，核药敷贴存在扩散风险，使用范围受限。

技术实现思路

1、有鉴于此，本发明提供了一种微型常规及闪放皮肤治疗方法与设备，以实现对人体表层增生、皮肤癌、血管瘤等疾病的病灶进行闪放治疗。

2、为了实现上述目的，本发明采用如下技术方案：

3、一种微型常规及闪放皮肤治疗方法，包括以下步骤：

4、获取目标区域的3d数据，所述3d数据用于确定电子束流的能量，以及确定采用电子束流对目标区域进行扫描的目标路径；

5、根据所述3d数据以及目标区域涉及的疾病种类，控制微波电子枪和束流传输单元在目标区域内依据所述目标路径进行扫描。

6、可选的，控制微波电子枪和束流传输单元在目标区域内依据所述目标路径进行扫描，具体为：控制二级磁铁沿着所述目标路径移动，从而实现电子束流在目标区域内依据所述目标路径的扫描。

7、一种微型常规及闪放皮肤治疗方法，包括以下步骤：

8、s1，若疾病种类为增生性瘢痕、瘢痕疙瘩、海绵状皮肤血管瘤、寻常疣、局限性顽固性湿疹、神经性皮炎或银屑病，根据所述3d数据判断目标区域内的病变组织厚度是否小于3mm；若是，执行s2；若否，执行s3；

9、s2，控制微波电子枪输出能量小于1mev的电子束流，以及控制束流传输单元利用电子束流在目标区域内依据所述目标路径进行扫描；

10、s3，控制微波电子枪输出能量大于1mev且小于2mev的电子束流，以及控制束流传输单元利用电子束流在目标区域内依据所述目标路径进行扫描。

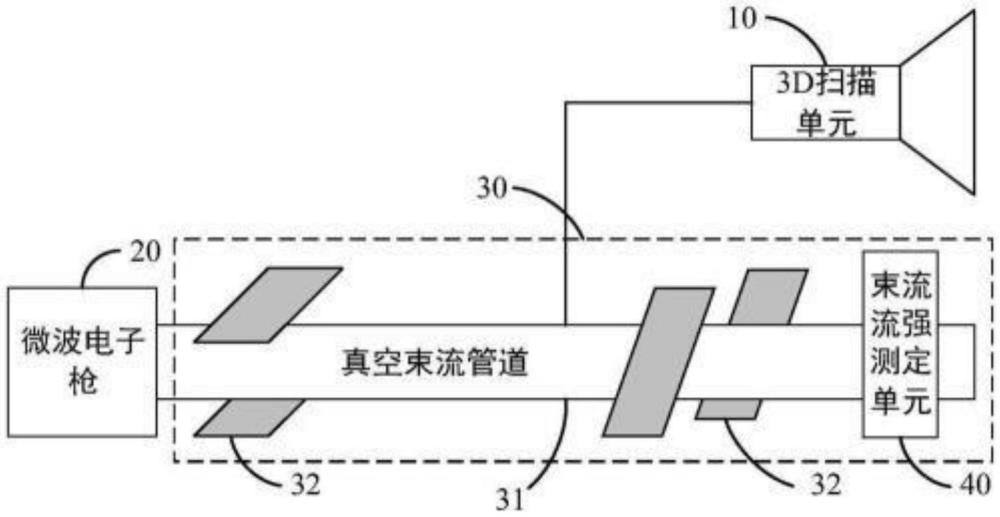

11、一种微型常规及闪放皮肤治疗装置，应用所述的一种微型常规及闪放皮肤治疗方法，包括：

12、3d扫描单元，用于获取目标区域的3d数据，所述3d数据用于确定电子束流的能量，以及确定采用电子束流对目标区域进行扫描的目标路径；

13、微波电子枪，用于产生匹配于所述3d数据的能量及剂量的电子束流，所述电子束流的能量在2mev以下；

14、束流传输单元，用于传输由所述微波电子枪产生的电子束流，并使得所述电子束流在目标区域内依据所述目标路径进行扫描。

15、可选的，所述束流传输单元包括真空束流管道和两组二级磁铁；所述真空束流管道的直径为10cm，用于传输电子束流；所述二级磁铁用于控制所述电子束流的扫描位置。

16、可选的，在所述真空束流管道的末端设置有隔断膜，所述隔断膜用于隔断所述真空束流管道内部的真空环境与所述真空束流管道外部的空气环境。

17、可选的，所述隔断膜为钛膜或厚度为100μm的铍膜。

18、可选的，在所述束流传输单元的尾部设置有束流流强测定单元，用于确定通过所述真空束流管道的电子束流的剂量大小，所述剂量大小用于反馈控制所述微波电子枪产生的电子束流剂量。

19、可选的，所述电子束流的频率为50hz，所述电子束流的单脉冲电荷量为1nc。

20、可选的，所述微波电子枪产生的电子束流的宏脉冲时间长度的调节范围为10纳秒到100毫秒。

21、经由上述的技术方案可知，与现有技术相比，本发明提供了一种微型常规及闪放皮肤治疗方法与设备，包括3d扫描单元用于获取目标区域的3d数据，所述3d数据用于确定电子束流的能量，以及确定采用电子束流对目标区域进行扫描的目标路径。其中，所述3d数据可以包括目标区域内病灶的厚度及位置等信息。根据病灶的不同厚度，可以设置不同能量大小的电子束流；同时，根据病灶的位置信息，可以设置扫描的靶点，从而确定扫描的目标路径。微波电子枪用于产生匹配于所述3d数据的能量及剂量的电子束流。束流传输单元用于传输由所述微波电子枪产生的电子束流，并使得所述电子束流在目标区域内依据所述目标路径进行扫描。由于电子束流的能量、剂量及目标路径均依据3d数据确定，电子束流的整个扫描过程可以实现高度自动化，从而达到对人体表层增生、皮肤癌、血管瘤等疾病的病灶进行闪放治疗的目标，以便实现对病灶部位增生组织的抑制和治疗。由于这些疾病所需要的能量比较低，在合理配置下，使得各单元紧凑组合，整个设备的体积可以集成为比较小型化且便携的形式。

1.一种微型常规及闪放皮肤治疗方法，其特征在于，包括以下步骤：

2.根据权利要求1所述的一种微型常规及闪放皮肤治疗方法，其特征在于，控制微波电子枪和束流传输单元在目标区域内依据所述目标路径进行扫描，具体为：控制二级磁铁沿着所述目标路径移动，从而实现电子束流在目标区域内依据所述目标路径的扫描。

3.一种微型常规及闪放皮肤治疗方法，其特征在于，包括以下步骤：

4.一种微型常规及闪放皮肤治疗装置，应用权利要求1-3任意一项所述的一种微型常规及闪放皮肤治疗方法，其特征在于，包括：

5.根据权利要求4所述的一种微型常规及闪放皮肤治疗设备，其特征在于，所述束流传输单元包括真空束流管道和两组二级磁铁；所述真空束流管道的直径为10cm，用于传输电子束流；所述二级磁铁用于控制所述电子束流的扫描位置。

6.根据权利要求5所述的一种微型常规及闪放皮肤治疗设备，其特征在于，在真空束流管道的末端设置有隔断膜，所述隔断膜用于隔断所述真空束流管道内部的真空环境与所述真空束流管道外部的空气环境。

7.根据权利要求6所述的一种微型常规及闪放皮肤治疗设备，其特征在于，所述隔断膜为钛膜或厚度为100μm的铍膜。

8.根据权利要求5所述的一种微型常规及闪放皮肤治疗设备，其特征在于，在所述束流传输单元的尾部设置有束流流强测定单元，用于确定通过所述真空束流管道的电子束流的剂量大小，所述剂量大小用于反馈控制所述微波电子枪产生的电子束流剂量。

9.根据权利要求4所述的一种微型常规及闪放皮肤治疗设备，其特征在于，所述电子束流的频率为50hz，所述电子束流的单脉冲电荷量为1nc。

10.根据权利要求4所述的一种微型常规及闪放皮肤治疗设备，其特征在于，所述微波电子枪产生的电子束流的宏脉冲时间长度的调节范围为10纳秒到100毫秒。
