一种呼吸机潮气量的计算方法、装置、系统及介质与流程

本发明涉及医疗设备，尤其涉及一种呼吸机潮气量的计算方法、装置、系统及介质。

背景技术：

1、急救转运呼吸机是一种对呼吸衰竭患者进行紧急通气的医疗设备，常用于救护车长短途转运，院内转运以及野外急救，可将呼吸机置于救护车内进行急救治疗。急救转运呼吸机的流量监测采用压差式流量传感器，通过固定孔径采集到压力差值，再由传感器将压差变为电压信号，最后转换为ad值。但是，硬件上采集流量的ad值会发生零点ad的波动和零点ad漂移。零点ad的波动可以采用滤波方法有效改善，但零点ad值的偏移却不能以滤波的方法解决。

2、由于ad的漂移导致流速基线的偏移，该流速漂移将会严重影响潮气量的计算，尤其会影响呼气相潮气量计算。存在呼气时间较长，此时实际呼气流速接近零。但可能由于存在ad的零漂问题，此时流速较小的ad分辨率较低(即变化较少的ad值与之对应变化较大的流速)。将会形成由于ad零漂造成较大的呼末流速，此时对呼气流速进行累加计算呼气潮气量，并不准确。

3、为了有效解决呼末流速由于零漂而不能归零，从而影响呼出潮气量计算的问题，提出将潮气量起算流速阈值提高到3l/min(一般流速基线会存在一定的偏移，ev5机器的零点ad偏移量一般在±3l/min以内)。但是，当基线偏移处于3l/min左右，时而正向偏，时而负向偏，可以知道当流速小于3l/min将直接记为零；而大于3l/min的将以实际值计算，这样的情况将会引起潮气量突然的跳变。例如，上一个周期呼末流速小于3l/min，小于流速积分阈值则直接不予计算潮气量，上一个周期潮气量较小。但本周期呼末流速大于3l/min，大于积分阈值，仍要对其进行积分计算，本周期潮气量将会较大。前后两状态只发生一点点流速变化，但却会造成潮气量的跳跃变化。

4、因此，现有技术还有待于改进和发展。

技术实现思路

1、鉴于上述现有技术的不足，本发明的目的在于提供一种呼吸机潮气量的计算方法，旨在解决ad零漂造成的流速不准问题，同时避免呼吸机的潮气量发生跳跃变换，以此高呼吸机潮气量计算的准确性。

2、本发明的技术方案如下：

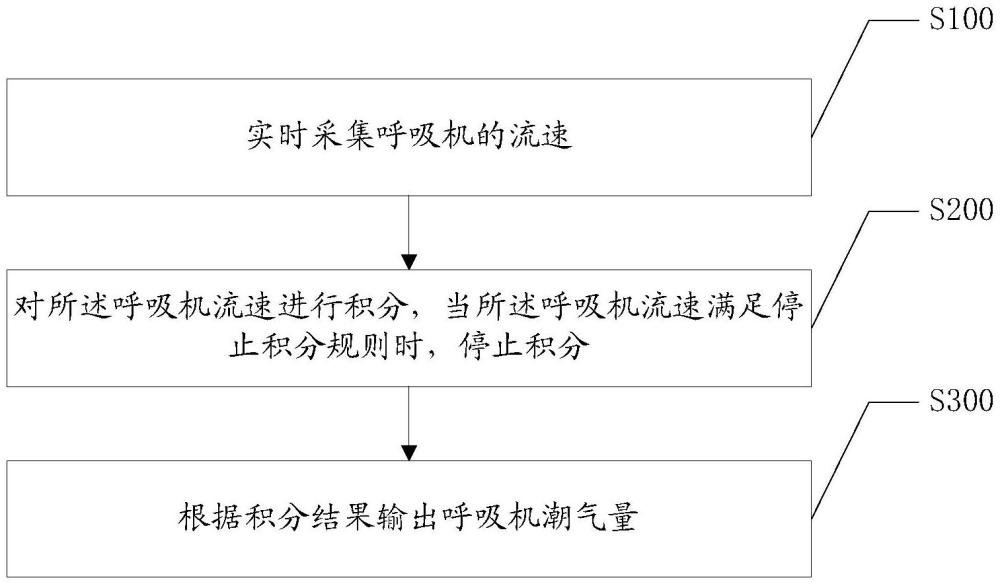

3、一种呼吸机潮气量的计算方法，包括：

4、实时采集呼吸机流速；

5、对所述呼吸机流速进行积分，当所述呼吸机流速满足停止积分规则时，停止积分；

6、根据积分结果输出呼吸机潮气量。

7、在一个实施例中，所述实时采集呼吸机的流速之后，还包括：

8、对负向最大流速赋予初始值，获取所述呼吸机流速；

9、当所述呼吸机流速小于负向最大流速初始值，且所述呼吸机流速维持指定时间未迭代，则将该呼吸机流速作为所述负向最大流速。

10、在一个实施例中，所述对所述呼吸机流速进行积分，包括：

11、预先设置呼吸机的流速积分阈值，所述流速积分阈值用于确定对所述呼吸机流速进行积分的范围；

12、将所述呼吸机流速与所述流速积分阈值进行比较，根据比较结果对所述呼吸机流速进行积分。

13、在一个实施例中，其特征在于，所述对所述呼吸机流速进行积分，包括：

14、当所述呼吸机流速的绝对值大于所述流速积分阈值时，对所述呼吸机流速进行积分。

15、在一个实施例中，所述当所述呼吸机流速满足停止积分规则时，停止积分，包括：

16、识别到所述负向最大流速后，当所述呼吸机流速达到指定预设流速时，开始计时；

17、当计时时间达到指定时间阈值时，停止积分。

18、在一个实施例中，所述当所述呼吸机流速满足停止积分规则时，停止积分，包括：

19、当识别到所述负向最大流速和指定预设流速后，所述呼吸机流速的绝对值小于所述流速积分阈值时，停止积分。

20、在一个实施例中，所述识别到所述负向最大流速后，当所述呼吸机流速达到指定预设流速时，开始计时，还包括：

21、获取前后相邻时刻的两所述呼吸机流速；

22、根据前后相邻时刻的两所述呼吸机流速和所述指定预设流速判断是否开始计时。

23、一种呼吸机潮气量的计算装置，所述装置包括：

24、采集模块，用于实时采集呼吸机流速；

25、赋予模块，用于对所述呼吸机流速进行积分，当所述呼吸机流速满足停止积分规则时，停止积分；

26、计算模块，用于根据积分结果输出呼吸机潮气量。

27、一种呼吸机潮气量的计算系统，所述系统包括至少一个处理器；以及，

28、与所述至少一个处理器通信连接的存储器；其中，

29、所述存储器存储有可被所述至少一个处理器执行的指令，所述指令被所述至少一个处理器执行，以使所述至少一个处理器能够执行上述呼吸机潮气量的计算方法。

30、一种非易失性计算机可读存储介质，所述非易失性计算机可读存储介质存储有计算机可执行指令，该计算机可执行指令被一个或多个处理器执行时，可使得所述一个或多个处理器执行上述的呼吸机潮气量的计算方法。

31、有益效果：本发明公开了一种呼吸机潮气量的计算方法、装置、系统及介质，相比于现有技术，本发明实施例通过对呼吸机流速进行积分，在满足停止积分规则时，根据积分结果计算呼吸机的潮气量，解决ad零漂造成的流速不准问题，同时避免呼吸机的潮气量发生跳跃变换，以及提高呼吸机潮气量计算的准确性。

1.一种呼吸机潮气量的计算方法，其特征在于，包括：

2.根据权利要求1所述的呼吸机潮气量的计算方法，其特征在于，所述实时采集呼吸机的流速之后，还包括：

3.根据权利要求1所述的呼吸机潮气量的计算方法，其特征在于，所述对所述呼吸机流速进行积分，包括：

4.根据权利要求3所述的呼吸机潮气量的计算方法，其特征在于，所述对所述呼吸机流速进行积分，包括：

5.根据权利要求2所述的呼吸机潮气量的计算方法，其特征在于，所述当所述呼吸机流速满足停止积分规则时，停止积分，包括：

6.根据权利要求2所述的呼吸机潮气量的计算方法，其特征在于，所述当所述呼吸机流速满足停止积分规则时，停止积分，包括：

7.根据权利要求5所述的呼吸机潮气量的计算方法，其特征在于，所述识别到所述负向最大流速后，当所述呼吸机流速达到指定预设流速时，开始计时，还包括：

8.一种呼吸机潮气量的计算装置，其特征在于，所述装置包括：

9.一种呼吸机潮气量的计算系统，其特征在于，所述系统包括至少一个处理器；以及，

10.一种非易失性计算机可读存储介质，其特征在于，所述非易失性计算机可读存储介质存储有计算机可执行指令，该计算机可执行指令被一个或多个处理器执行时，可使得所述一个或多个处理器执行权利要求1-7任一项所述的呼吸机潮气量的计算方法。
