一种经皮神经电刺激治疗仪的制作方法

本发明涉及医疗器械，具体为一种经皮神经电刺激治疗仪。

背景技术：

1、经皮神经电刺激治疗仪是一种通过皮肤表面电极将特定低频脉冲电流输入人体，以治疗疼痛和其他相关症状的电疗设备；该设备利用适当强度频率的电流，连续、轻柔地刺激神经、肌肉和细胞，激发身体自然产生内啡肽等镇痛物质。

2、现有的治疗仪治疗过程中，一般是直接将电极片粘在患者皮肤表面，或通过吸盘装置的辅助从而对电极片进行固定，且吸盘直接吸附在患者皮肤表面；但是，由于电极片与患者接触面积小，患者皮肤表面汗液、油脂等都容易会对电极片的粘结粘性或吸盘的吸附性产生较大影响，容易造成电极片或吸盘的脱落；此外，患者皮肤直接被吸合在吸盘内部，也会对患者造成不良治疗体验。

技术实现思路

1、本发明的目的在于提供一种经皮神经电刺激治疗仪，能够在治疗过程中避免电极贴片的脱落。

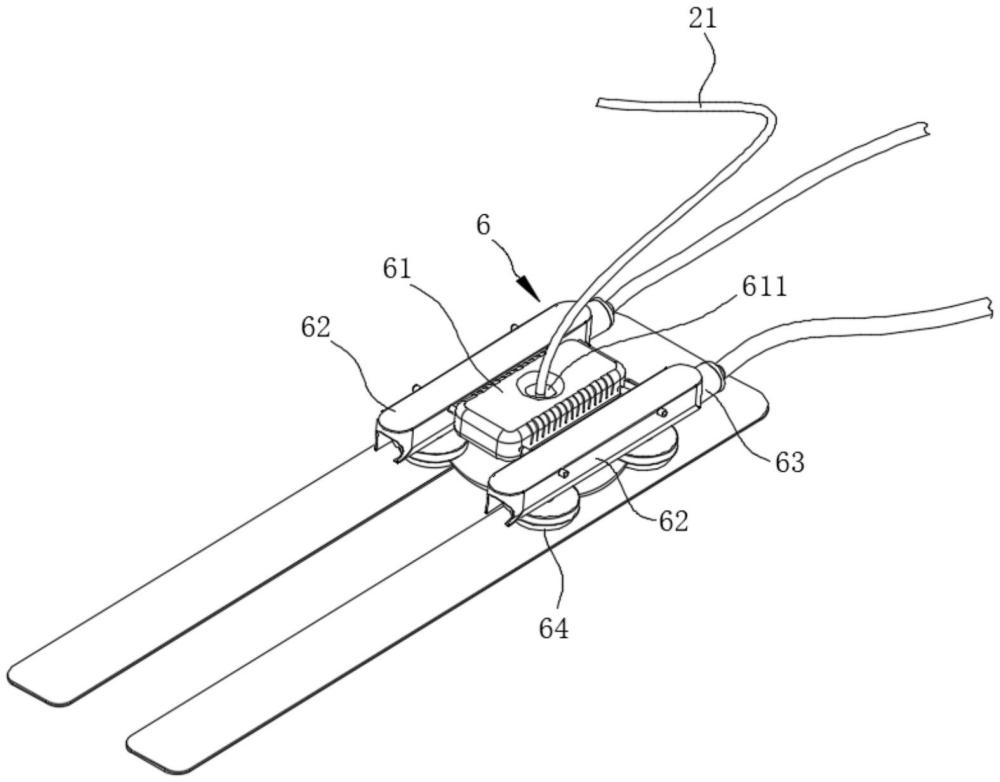

2、为了解决上述技术问题，本发明提供如下技术方案：一种经皮神经电刺激治疗仪，包括壳体，所述壳体内设置有电流产生器，还包括：抽气装置，所述抽气装置设置在所述壳体内；u型光滑薄片，所述u型光滑薄片的一侧设置有粘结层，粘结层用于将u型光滑薄片粘结贴合在患者皮肤表面；电极贴片组件，所述电极片组件用于吸附在u型光滑薄片表面；其中，所述电极片组件包括两个柔性条，两个所述柔性条呈对称设置；两个所述柔性条之间设置有支撑块，所述柔性条可拆卸设置在所述支撑块上；每一个所述柔性条内部设置有柔性管，所述柔性管一端闭合、另一端通过导气软管连接所述抽气装置；每一个所述柔性管上连通有两个吸盘，每一个吸盘的外部一体成型有垫圈；所述垫圈与所述吸盘头部之间设置有支撑件，所述支撑件上设置有电极贴片，所述电极贴片通过电连接线与所述电流产生器相连接。

3、进一步的，所述电极片组件还包括两根支撑杆，两根所述支撑杆平行设置，两根所述支撑杆穿设在所述支撑块上；每一根所述支撑杆的两端分别穿透两个所述柔性条；每一根所述支撑杆的外部分别套设有第一挡圈和第二挡圈，两个所述第一挡圈位置对应，两个所述第二挡圈位置对应；两个柔性条相邻的一侧分别与第一挡圈和第二挡圈接触。

4、进一步的，每一个所述支撑杆的两端分别螺纹配合有螺纹盖。

5、进一步的，所述柔性条上设置有卡槽，所述柔性管卡设在所述卡槽内。

6、进一步的，所述支撑件包括：支撑环，所述支撑环位于吸盘的头部与垫圈之间，且所述支撑环卡设在四个所述吸盘之间；支撑圈，支撑圈同轴设置在支撑环上；其中，所述电极贴片连接在所述支撑圈上。

7、进一步的，所述支撑圈的直径小于所述u型光滑薄片中间的开口宽度。

8、进一步的，所述抽气装置包括抽气泵，所述抽气泵分别通过两根导气软管分别连接两个所述柔性管，且所述抽气泵设置在所述壳体内部。

9、进一步的，所述支撑块的中部贯穿设置有穿设孔，所述电连接线穿过支撑圈、支撑环以及穿设孔。

10、与现有技术相比，本发明所达到的有益效果如下。

11、1、本发明通过将吸盘吸附在u型光滑薄片上，避免了吸盘直接与患者皮肤接触，从而避免患者皮肤表面汗液、油脂等对吸盘的吸附效果造成影响；每一个电极片组件具有四个圆周阵列排布的吸盘，且u型光滑薄片表面粗糙度较低，有效增强了吸盘的吸附效果，能够避免电极贴片发生脱落。

12、2、本发明还设置有支撑杆、螺纹盖等，可实现对柔性条的拆卸，便于实现对支撑环的移出，从而便于对支撑环、支撑圈以及电极贴片的清理或更换。

1.一种经皮神经电刺激治疗仪，包括壳体(1)，所述壳体(1)内设置有电流产生器(2)，其特征在于，还包括：

2.根据权利要求1所述的一种经皮神经电刺激治疗仪，其特征在于，所述电极片组件(6)还包括两根支撑杆(67)，两根所述支撑杆(67)平行设置，两根所述支撑杆(67)穿设在所述支撑块(61)上；

3.根据权利要求2所述的一种经皮神经电刺激治疗仪，其特征在于，每一个所述支撑杆(67)的两端分别螺纹配合有螺纹盖(68)。

4.根据权利要求1所述的一种经皮神经电刺激治疗仪，其特征在于，所述柔性条(62)上设置有卡槽(621)，所述柔性管(63)卡设在所述卡槽(621)内。

5.根据权利要求1所述的一种经皮神经电刺激治疗仪，其特征在于，所述支撑件(65)包括：

6.根据权利要求5所述的一种经皮神经电刺激治疗仪，其特征在于，所述支撑圈(652)的直径小于所述u型光滑薄片(4)中间的开口宽度。

7.根据权利要求1所述的一种经皮神经电刺激治疗仪，其特征在于，所述抽气装置(3)包括抽气泵(31)，所述抽气泵(31)通过两根导气软管分别连接两个所述柔性管(63)，且所述抽气泵(31)设置在所述壳体(1)内部。

8.根据权利要求1所述的一种经皮神经电刺激治疗仪，其特征在于，所述支撑块(61)的中部贯穿设置有穿设孔(611)，所述电连接线(21)穿过支撑圈(652)、支撑环(651)以及穿设孔(611)。
