手持按摩器的制作方法

本发明涉及手持按摩器械，尤其是涉及一种手持按摩器。

背景技术：

1、手持按摩器一般包括手柄、导电件和按摩机构，导电件安装于手柄，按摩机构可转动地安装于手柄的末端，按摩机构与导电件电接触，以获取导电件传导的微电流。按摩机构用于与人体滚动接触，对人体进行物理按摩和微电流治疗，提高按摩功效。

2、然而，现有的手持按摩器中，按摩机构转动不顺畅。

技术实现思路

1、本发明的目的在于提供一种手持按摩器，旨在解决现有的手持按摩器使用不顺畅的技术问题。

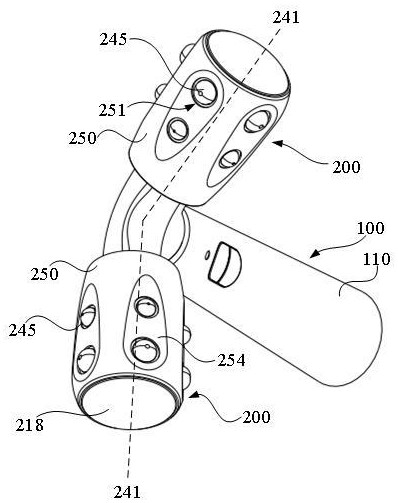

2、本申请提供了一种手持按摩器，所述手持按摩器包括：

3、手柄；

4、按摩机构，包括绝缘安装件、导电连接件、导电滚珠和导电按摩件，所述绝缘安装件固定安装于所述手柄，所述导电连接件安装于所述绝缘安装件，所述导电连接件用于与电源连接，所述导电按摩件可旋转地套接所述绝缘安装件，所述导电滚珠可滚动地限位安装于所述绝缘安装件和/或所述导电连接件，所述导电滚珠分别与所述导电连接件、所述导电按摩件滚动接触。

5、在其中一个实施例中，所述绝缘安装件具有第一凹槽，所述第一凹槽沿所述绝缘安装件的周向延伸，所述导电滚珠的一部分限位于所述第一凹槽中。

6、在其中一个实施例中，所述导电连接件覆盖所述第一凹槽的槽口，所述导电连接件具有限位孔，所述导电滚珠经所述限位孔露出于所述导电连接件的外侧。

7、在其中一个实施例中，所述绝缘安装件具有第一止挡部，所述导电连接件套设在所述绝缘安装件的外侧，所述导电连接件抵靠于所述第一止挡部，以限制所述导电连接件沿所述绝缘安装件的轴向朝向所述手柄移动。

8、在其中一个实施例中，所述绝缘安装件和所述导电连接件中的一个具有第一限位槽，另一个具有第一限位部，所述第一限位部与所述第一限位槽插合；

9、和/或，所述绝缘安装件具有第一连接孔，所述导电连接件具有第二连接孔，所述第一连接孔和所述第二连接孔用于供同一个紧固件穿设连接。

10、在其中一个实施例中，所述导电按摩件的内侧具有第二凹槽，所述第二凹槽环绕所述导电按摩件的旋转轴线设置，所述导电滚珠的一部分限位于所述第二凹槽中。

11、在其中一个实施例中，所述导电按摩件包括导电套筒、弹性臂和按摩凸起，所述导电套筒旋转地套接所述绝缘安装件，所述导电套筒具有第一通孔，所述弹性臂的一端连接于所述第一通孔的孔壁，所述弹性臂的另一端与所述导电套筒间隔设置、且连接所述按摩凸起。

12、在其中一个实施例中，所述导电套筒具有变形间隙，所述变形间隙沿所述导电套筒的轴向延伸，以使得所述导电套筒呈非闭合的环状；

13、所述变形间隙包括第一直线间隙、弧形间隙和第二直线间隙，所述第一直线间隙、所述弧形间隙和所述第二直线间隙依次连通、且沿所述导电按摩件的旋转轴线依次分布。

14、在其中一个实施例中，所述按摩机构还包括绝缘外壳，所述绝缘外壳固定套设在所述导电套筒的外侧，所述绝缘外壳具有第二通孔，所述按摩凸起经所述第二通孔露出于所述绝缘外壳的外侧。

15、在其中一个实施例中，所述手柄包括柄部外壳和电路板，所述电源为电池，所述电路板和所述电池安装于所述柄部外壳内，所述电路板分别与所述电池及所述导电连接件电连接；

16、所述外壳包括握持部和两个连接分支，两个所述连接分支呈夹角设置且相靠近的一端连接所述握持部的同一端，每一个所述连接分支均设置一个所述按摩机构。

17、本发明提供的手持按摩器的有益效果是：当导电按摩件与人体接触后，人体作为导电体，会与导电按摩件和导电连接件以及导电滚珠等结构形成电流回路，从而进行微电流治疗。导电按摩件绕绝缘安装件旋转，与人体滚动接触，对人体进行物理按摩。导电按摩件和绝缘安装件之间设置有导电滚珠，大大减少了导电按摩件的旋转阻力及磨损，使得按摩机构在旋转时更加顺畅，解决现有的手持按摩器使用不顺畅的技术问题，同时顺畅转动的导电按摩件，利于微电流的均匀传导，增强了按摩的均匀性和深度，提升按摩舒适度。

1.一种手持按摩器，其特征在于，所述手持按摩器包括：

2.根据权利要求1所述的手持按摩器，其特征在于：所述绝缘安装件具有第一凹槽，所述第一凹槽沿所述绝缘安装件的周向延伸，所述导电滚珠的一部分限位于所述第一凹槽中。

3.根据权利要求2所述的手持按摩器，其特征在于：所述导电连接件覆盖所述第一凹槽的槽口，所述导电连接件具有限位孔，所述导电滚珠经所述限位孔露出于所述导电连接件的外侧。

4.根据权利要求1所述的手持按摩器，其特征在于：所述绝缘安装件具有第一止挡部，所述导电连接件套设在所述绝缘安装件的外侧，所述导电连接件抵靠于所述第一止挡部，以限制所述导电连接件沿所述绝缘安装件的轴向朝向所述手柄移动。

5.根据权利要求1所述的手持按摩器，其特征在于：所述绝缘安装件和所述导电连接件中的一个具有第一限位槽，另一个具有第一限位部，所述第一限位部与所述第一限位槽插合；

6.根据权利要求1所述的手持按摩器，其特征在于：所述导电按摩件的内侧具有第二凹槽，所述第二凹槽环绕所述导电按摩件的旋转轴线设置，所述导电滚珠的一部分限位于所述第二凹槽中。

7.根据权利要求1所述的手持按摩器，其特征在于：所述导电按摩件包括导电套筒、弹性臂和按摩凸起，所述导电套筒旋转地套接所述绝缘安装件，所述导电套筒具有第一通孔，所述弹性臂的一端连接于所述第一通孔的孔壁，所述弹性臂的另一端与所述导电套筒间隔设置、且连接所述按摩凸起。

8.根据权利要求7所述的手持按摩器，其特征在于：所述导电套筒具有变形间隙，所述变形间隙沿所述导电套筒的轴向延伸，以使得所述导电套筒呈非闭合的环状；

9.根据权利要求7所述的手持按摩器，其特征在于：所述按摩机构还包括绝缘外壳，所述绝缘外壳固定套设在所述导电套筒的外侧，所述绝缘外壳具有第二通孔，所述按摩凸起经所述第二通孔露出于所述绝缘外壳的外侧。

10.根据权利要求1至9任意一项所述的手持按摩器，其特征在于：所述手柄包括柄部外壳和电路板，所述电源为电池，所述电路板和所述电池安装于所述柄部外壳内，所述电路板分别与所述电池及所述导电连接件电连接；
