一种内瘘压迫自动加压装置的制作方法

本申请涉及医疗器械的，尤其是涉及一种内瘘压迫自动加压装置。

背景技术：

1、肾衰竭是一种严重危害健康的慢性疾病，其主要的治疗途径是肾脏替代治疗，最常见的方式是血液透析，它通过血管通路的引出端将体内血液引流至体外，经透析机净化后，血液通过回输端回输入体内，从而维持患者的正常肾功能。血液透析血管通路最常见的是动静脉内瘘，是将前臂的动脉和临近的静脉作吻合，使吻合后的静脉流入动脉血，从而为血液透析提供充足的血流量。护士使用内瘘专用穿刺针为内瘘血透患者进行穿刺，妥善固定后连接透析管路进行血液透析，透析结束后，拔除内瘘针，穿刺点需持续压迫15-20分钟，压迫力度以内瘘搏动存在同时不出血为最适。

2、通常的压迫方式为将纸卷或者纱布压在针眼处，纸卷或者纱布将针眼完全覆盖，再将外围绷带环套在纸卷或者纱布上，从而完成压迫。

3、针对上述中的相关技术，发明人认为老年人皮下组织少，皮肤松弛，纸卷或者纱布卷容易滑离穿刺针眼处，在松弛外围绷带时就容易出血或者皮下血肿，就需要不断对纸卷和纱布的位置进行调整，而且即使是年轻人，也往往需要另一个人一起帮忙松绷带，存在操作不便的缺陷。

技术实现思路

1、为了达到便于操作的效果，本申请提供一种内瘘压迫自动加压装置。

2、本申请提供的一种内瘘压迫自动加压装置采用如下技术方案：

3、一种内瘘压迫自动加压装置，包括压迫带、连接带以及气囊，压迫带设置有两块，两块压迫带间隔设置，连接带设置在两块压迫带之间，连接带一端和其中一块压迫带连接，连接带另一端和另外一块压迫带连接，压迫带以及连接带均环套在患者手臂上，气囊安装在压迫带内部，当使用装置对患者手臂进行压迫时，气囊和纸卷或者纱布紧密抵接，压迫带和患者手臂紧密抵接，气囊和压迫带夹持患者手臂，气囊完全覆盖针眼处。

4、通过采用上述技术方案，当需要对患者手臂进行压迫时，将纱布或者纸卷覆盖针眼处，再将装置环套在患者手臂上，对气囊进行充气，直至气囊和压迫带将患者手臂和纱布或者纸卷夹持住，避免了老年人纱布和纸卷的脱离，在进行压迫完成后，对气囊进行放气，从而拆除装置，达到便于操作的效果。

5、可选的，所述气囊上设置有气泵，气泵和压迫带固定连接，气泵的出气管和气囊固定连接。

6、通过采用上述技术方案，当需要对气囊进行充气时，启动气泵，气泵的出气管将气体充入气囊中，达到对气囊进行充气的效果。

7、可选的，所述气囊上设置有血液传感器，当使用装置对患者手臂进行压迫时，血液传感器和纸卷或者纱布紧密抵接，血液传感器的探测端完全覆盖针眼处。

8、通过采用上述技术方案，通过对血液传感器的观察，通过血液传感器，得知针眼处的渗血情况，直至血液传感器反应出针眼处不再渗血，对气囊进行放气，使得气囊脱离纱布或者纸卷，从而拆除压迫带，拆除装置，完成止血，便于拆除装置，达到便于操作的效果。

9、可选的，所述血液传感器和控制中心电连接，气泵和控制中心电连接。

10、通过采用上述技术方案，当针眼处不渗血时，血液传感器将信号传递至控制中心，控制中心再将信号传递给气泵，对气囊进行初步放气，初步放气后静置观察控制中心的反应，如针眼处不渗血，血液传感器将信号传递至控制中，控制中心将信号传递至气泵，气泵对气囊继续放气，持续上述步骤，直至针眼处不渗血，将装置从患者手臂上拆除，慢慢对气囊进行放气，拆除装置，避免了快拆除装置造成淤青，达到提高安全性的效果。

11、可选的，所述连接带长度方向一端嵌在其中一块压迫带中，连接带长度方向另一端嵌在另外一块压迫带中，连接带和两块压迫带均滑动连接，滑动方向沿连接带长度方向设置。

12、通过采用上述技术方案，当需要使用装置时，根据不同患者手臂的长度，滑动压迫带和连接带，从而调整压迫带的位置，适应更多的患者，达到装置适用范围更广的效果。

13、可选的，所述压迫带上开设有通过孔，连接带的两端均开设有多个固定槽，压迫带上设置有固定杆，固定杆穿过通过孔嵌在靠近的任意一个固定槽中，固定杆和压迫带以及连接带均滑动连接。

14、通过采用上述技术方案，当需要调整压迫带的位置时，拔出固定杆，滑动压迫带，调整压迫带和连接带的整体长度，从而调整压迫带的位置，将固定杆插回固定槽中，固定压迫带，达到调整压迫带位置的效果。

15、可选的，所述固定杆上环套设置有复位弹簧，复位弹簧一端和固定杆固定连接，复位弹簧另一端和压迫带固定连接，当复位弹簧穿过通过孔嵌在靠近的任意一个固定槽中时，复位弹簧处于自然状态。

16、通过采用上述技术方案，当需要调整压迫带的位置时，拔出固定杆，滑动压迫带，调整压迫带和连接带的整体长度，当将压迫带和连接带的整体长度调整至所需长度时，松开固定杆，在复位弹簧的作用下，将固定杆弹回至固定槽中，避免手动将固定杆滑出，达到方便快捷的效果。

17、可选的，所述连接带上设置有连接杆，连接杆穿过连接带外壁，连接杆和连接带滑动连接，连接杆置于连接带内部一端固定有夹持板，当使用装置对患者手臂进行压迫时，夹持板和患者手臂紧密抵接。

18、通过采用上述技术方案，当使用装置时，将压迫带和连接带环套在患者手臂上，滑动连接杆，从而滑动夹持板，直至夹持板和患者手臂紧密抵接，使得连接带和患者手臂之间的连接更加牢固，达到增加连接带和患者手臂之间连接稳定性的效果。

19、可选的，所述连接杆上环套设置有连接弹簧，连接弹簧一端和连接带固定连接，连接弹簧另一端和连接杆固定连接，当夹持板和患者手臂紧密抵接时，连接弹簧处于压缩状态。

20、通过采用上述技术方案，当夹持板和患者手臂紧密抵接时，连接弹簧处于压缩状态，使得夹持板和患者手臂的连接更加牢固，连接带和患者手臂之间的连接更加牢固，达到增加连接带和患者手臂之间连接稳定性的效果。

21、可选的，其中一根所述固定杆上固定有加强板，连接杆穿过加强板，连接杆和加强板滑动连接，连接杆远离夹持板一端设置有固定板，固定板和连接杆螺纹连接，当使用装置压迫患者手臂时，固定板和加强板紧密抵接。

22、通过采用上述技术方案，当使用装置时，连接杆穿过加强板，固定板和加强板紧密抵接，从而卡嵌住连接杆，固定连接杆，固定夹持板，达到固定夹持板的效果。

23、综上所述，本申请包括以下至少一种有益技术效果：

24、1.压迫带、连接带、气囊以及血液传感器的设置，达到便于操作的效果；

25、2.气泵的设置，达到对气囊进行充气的效果；

26、3.通过孔、固定槽以及固定杆的设置，达到调整压迫带位置的效果；

27、4.复位弹簧的设置，达到方便快捷的效果；

28、5.连接杆、夹持板以及连接弹簧的设置，达到增加连接带和患者手臂之间连接稳定性的效果；

29、6.加强板以及固定板的设置，达到固定夹持板的效果。

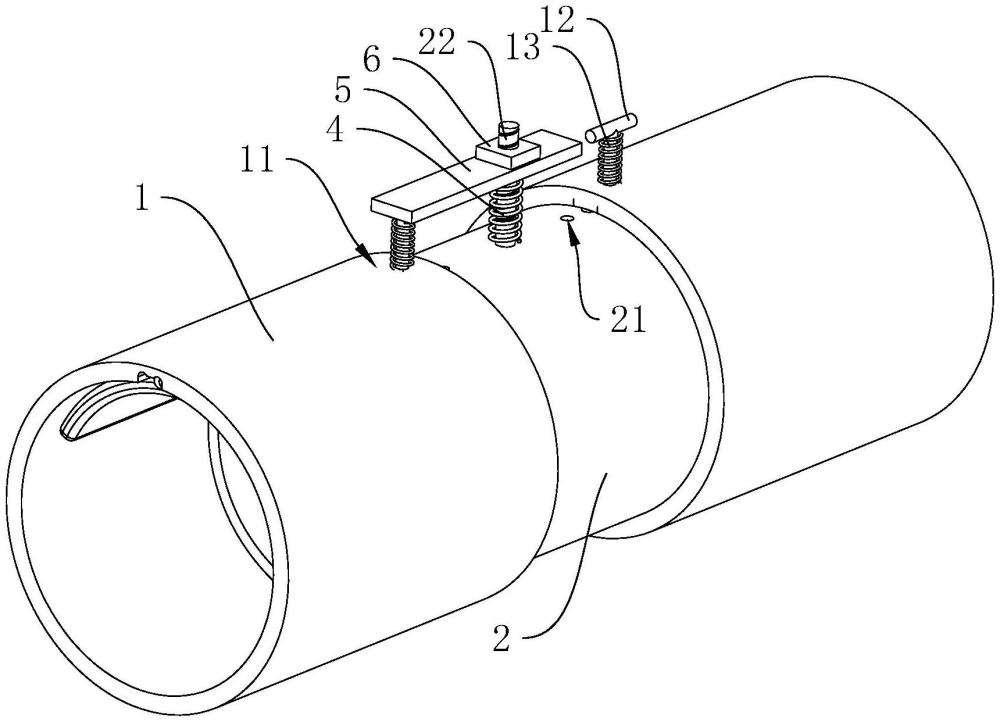

1.一种内瘘压迫自动加压装置，其特征在于：包括压迫带(1)、连接带(2)以及气囊(3)，压迫带(1)设置有两块，两块压迫带(1)间隔设置，连接带(2)设置在两块压迫带(1)之间，连接带(2)一端和其中一块压迫带(1)连接，连接带(2)另一端和另外一块压迫带(1)连接，压迫带(1)以及连接带(2)均环套在患者手臂上，气囊(3)安装在压迫带(1)内部，当使用装置对患者手臂进行压迫时，气囊(3)和纸卷或者纱布紧密抵接，压迫带(1)和患者手臂紧密抵接，气囊(3)和压迫带(1)夹持患者手臂，气囊(3)完全覆盖针眼处。

2.根据权利要求1所述的一种内瘘压迫自动加压装置，其特征在于：所述气囊(3)上设置有气泵(31)，气泵(31)和压迫带(1)固定连接，气泵(31)的出气管和气囊(3)固定连接。

3.根据权利要求2所述的一种内瘘压迫自动加压装置，其特征在于：所述气囊(3)上设置有血液传感器(32)，当使用装置对患者手臂进行压迫时，血液传感器(32)和纸卷或者纱布紧密抵接，血液传感器(32)的探测端完全覆盖针眼处。

4.根据权利要求3所述的一种内瘘压迫自动加压装置，其特征在于：所述血液传感器(32)和控制中心电连接，气泵(31)和控制中心电连接。

5.根据权利要求1所述的一种内瘘压迫自动加压装置，其特征在于：所述连接带(2)长度方向一端嵌在其中一块压迫带(1)中，连接带(2)长度方向另一端嵌在另外一块压迫带(1)中，连接带(2)和两块压迫带(1)均滑动连接，滑动方向沿连接带(2)长度方向设置。

6.根据权利要求5所述的一种内瘘压迫自动加压装置，其特征在于：所述压迫带(1)上开设有通过孔(11)，连接带(2)的两端均开设有多个固定槽(21)，压迫带(1)上设置有固定杆(12)，固定杆(12)穿过通过孔(11)嵌在靠近的任意一个固定槽(21)中，固定杆(12)和压迫带(1)以及连接带(2)均滑动连接。

7.根据权利要求6所述的一种内瘘压迫自动加压装置，其特征在于：所述固定杆(12)上环套设置有复位弹簧(13)，复位弹簧(13)一端和固定杆(12)固定连接，复位弹簧(13)另一端和压迫带(1)固定连接，当复位弹簧(13)穿过通过孔(11)嵌在靠近的任意一个固定槽(21)中时，复位弹簧(13)处于自然状态。

8.根据权利要求6所述的一种内瘘压迫自动加压装置，其特征在于：所述连接带(2)上设置有连接杆(22)，连接杆(22)穿过连接带(2)外壁，连接杆(22)和连接带(2)滑动连接，连接杆(22)置于连接带(2)内部一端固定有夹持板(23)，当使用装置对患者手臂进行压迫时，夹持板(23)和患者手臂紧密抵接。

9.根据权利要求8所述的一种内瘘压迫自动加压装置，其特征在于：所述连接杆(22)上环套设置有连接弹簧(4)，连接弹簧(4)一端和连接带(2)固定连接，连接弹簧(4)另一端和连接杆(22)固定连接，当夹持板(23)和患者手臂紧密抵接时，连接弹簧(4)处于压缩状态。

10.根据权利要求9所述的一种内瘘压迫自动加压装置，其特征在于：其中一根所述固定杆(12)上固定有加强板(5)，连接杆(22)穿过加强板(5)，连接杆(22)和加强板(5)滑动连接，连接杆(22)远离夹持板(23)一端设置有固定板(6)，固定板(6)和连接杆(22)螺纹连接，当使用装置压迫患者手臂时，固定板(6)和加强板(5)紧密抵接。
