一种踝足锻炼支具

本发明属于医疗辅助器械领域，特别涉及一种踝足锻炼支具。

背景技术：

1、患者长时间卧床不动，由于缺乏足够的肌肉活动和重力作用，可能导致多种身体机能的退化。特别是下肢，由于长时间不承受体重和缺乏运动，肌肉和韧带可能会逐渐松弛，进而引发足下垂的现象。足下垂不仅影响步态和美观，还可能进一步导致血液循环不畅、关节僵硬等问题，严重时甚至影响日常生活能力。此外，长期卧床下肢缺乏运动的患者，容易并发下肢静脉血栓栓塞症，给患者的生理、心理以及治疗费用造成重大的影响，严重者甚至出现肺栓塞，危及患者生命。因此，长期卧床的患者需要定期进行适当的肢体活动和锻炼，以预防足下垂、下肢静脉血栓及其他并发症的发生。

2、当前，主要是通过踝足矫形器来预防或纠正足下垂，踝足矫形器一般包括依次固定连接足部托架、踝关节支架和小腿支架，足部托架、踝关节支架和小腿支架的内壁上均设有衬垫；足部托架、踝关节支架和小腿支架上均设有快速释放扣。这种踝足矫形器的足部托架和小腿支架一般呈90°，进而达到预防或纠正足下垂的效果。但是由于其角度固定，因此无法实现对足部多种角度的调整，当患者足下垂或者其他病症导致其足背伸困难时，90°的固定设置容易导致患者过于疼痛而难以接受。

3、针对上述问题，当前的主要方式是对踝足矫形器进行改良，将原本的踝关节支架和小腿支架固定连接改成转动连接，因此可以实现多种足背伸锻炼，有助于适应不同患者的病情。但是与足背伸相应的，足屈曲也是促进踝关节、胫前肌、腓肠肌和比目鱼肌等肌肉锻炼的重要方式，但使用改进后的踝足矫形器时，由于踝关节支架上翘而抵持在小腿上，加剧了患者小腿部分的疼痛，导致其不适宜用于足屈曲训练，就不能很好的通过足部功能锻炼，达到预防下肢血栓的效果。

技术实现思路

1、本发明意在提供一种踝足锻炼支具，以解决当前的踝足矫形器无法达到足屈曲和足背伸锻炼通用的问题。

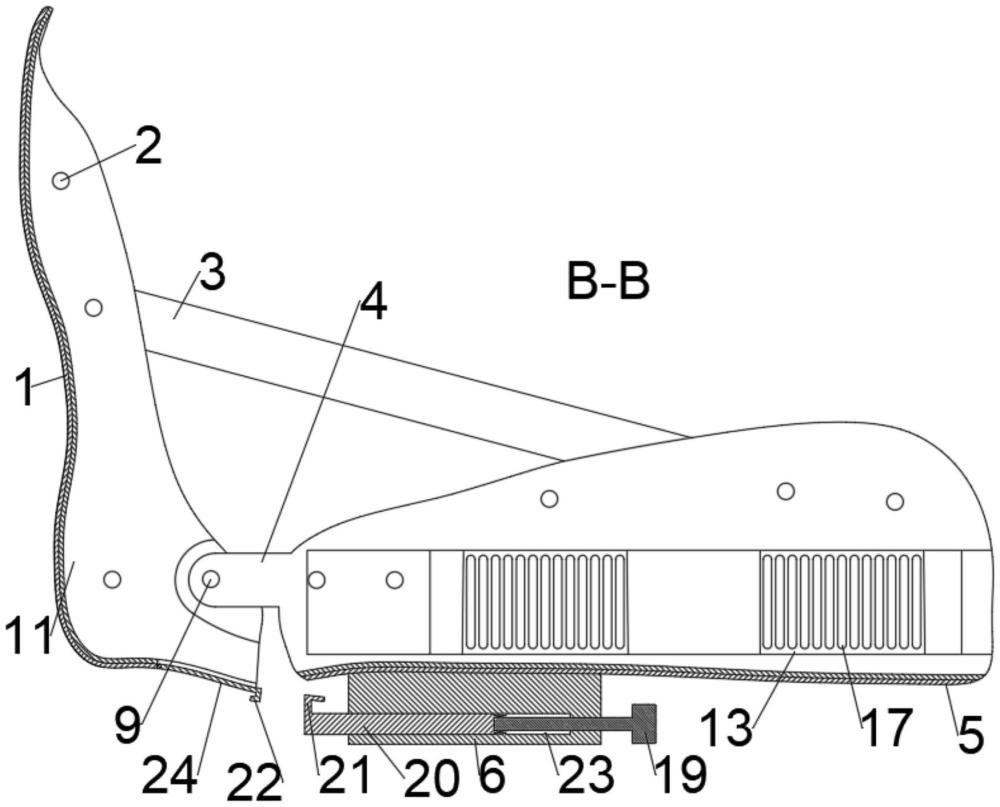

2、本方案中的一种踝足锻炼支具，包括足部托架、踝关节支架和小腿支架，足部托架和踝关节支架一体成型，踝关节支架远离足部托架的一端与所述小腿支架铰接；足部托架、踝关节支架和小腿支架的内壁均设有衬垫；所述足部托架和小腿支架之间设有快速释放扣，所述踝关节支架靠近小腿支架的一端设有缺口。

3、本方案的有益效果：踝关节支架远离足部托架的一端与所述小腿支架铰接，使得足部托架可相对于小腿支架转动，进而患者可以进行足背伸或足屈曲锻炼，由于踝关节支架靠近小腿支架的一端设有缺口，当患者进行足屈曲运动时，即使踝关节支架上翘，由于患者小腿靠近踝关节的部位位于缺口处，使得踝关节支架不会作用于患者小腿，从而使得踝足锻炼支具可以满足患者足屈曲和足背伸锻炼需求，极大的提高其通用性，而在足部托架和小腿支架之间设置快速释放扣，可以将足部托架与小腿支架进行连接，进而可以起到辅助固定的作用。

4、进一步，所述足部托架、踝关节支架和/或小腿支架也设有快速释放扣。通过快速释放扣可以更好的对患者的足部、踝关节和小腿进行固定，提高锻炼效果。

5、进一步，所述足部托架、踝关节支架和/或小腿支架的底部设有透气孔。通过透气孔的设置，提高患者锻炼时的舒适性，避免闷汗。

6、进一步，所述小腿支架上的衬垫靠近踝关节支架的一端一体成型有衬垫块，衬垫块铰接在踝关节支架远离足部托架的一端。通过衬垫块的设置，一方面确保其与患者小腿和踝关节接触的舒适性。

7、进一步，所述小腿支架的两侧均设有调节槽，调节槽内设有固定组件，固定组件包括固定板和固定连接在固定板上的多个气囊，气囊位于小腿支架内且初始状态与衬垫处于同一平面，所述固定板内设有两条通气通道，两条通气通道分别与部分气囊连通，两条通气通道上均设有排气阀和充气装置。

8、通过其中一个充气装置对气囊进行充气，由于同一通气通道连接的多个气囊之间连通，气体可以在连通的多个气囊内流动，进而实现对患者小腿的固定。达到一定时间后，通过另一个充气装置对与其连通的气囊进行充气，直到气囊将患者小腿固定，此时通过排气阀去除最先充气的气囊的气体，使其脱离与患者小腿的接触。通过交替充气和放气，使得患者的小腿不同部分得到加压或休息，加压时，气囊一方面可以实现对不同体格患者小腿的固定，同时有助于预防深静脉血栓的发生，且气囊与衬垫之间产生间隙，极大的提高了患者小腿与空气的接触面积，空气流动可以带走热量，降低局部温度，从而有助于血管扩张，促进血液流动，减少下肢的水肿、压疮的产生；另外，由于衬垫大面积与患者小腿脱离接触，有助于更好的观察到患者的皮肤状况和血液循环情况。

9、进一步，两条通气通道连接的气囊交错设置。有助于在固定患者小腿的过程中，空气可以在相邻两个气囊之间流通，进而提高散热效果。

10、进一步，所述固定板上一体成型有滑块，滑块延伸到小腿支架外，所述排气阀和充气装置设置在滑块上。通过滑块的设置，有助于更便捷的滑动固定板，同时可以更好的操作充气装置和排气阀。小腿支架同一侧的固定组件至少有两组，固定板滑动连接在调节槽内。通过设置多组固定组件，有助于提高固定的效果。

11、进一步，所述小腿支架的底部固定连接有底座。通过底座，有助于维持支具的平稳。

12、进一步，所述缺口处转动连接有连接片，连接片远离足部托架的一端固定连接有连接钩；所述底座上滑动连接有滑板，滑板的滑动方向与小腿支架的长度方向一致，滑板靠近踝关节支架的一端设有与连接钩配合使用的固定钩或固定环。通过连接片、滑板和固定钩/固定环的设置，当患者进行足屈曲锻炼时，滑动滑板，再通过连接钩与固定钩/固定环连接，实现对踝关节支架、小腿支架和足部托架的固定，从而达到更好的限位作用，有助于提升锻炼效果。

13、进一步，所述底座远离踝关节支架的一端螺纹连接有螺杆，螺杆转动连接在所述滑板远离踝关节支架的一端。通过螺杆的设置，螺杆转动时可以带动滑板靠近或远离踝关节支架，同事，螺杆停止转动后即可实现对滑板的固定。

1.一种踝足锻炼支具，其包括足部托架、踝关节支架和小腿支架，足部托架和踝关节支架一体成型，踝关节支架远离足部托架的一端与所述小腿支架铰接；足部托架、踝关节支架和小腿支架的内壁均设有衬垫；特征在于：所述足部托架和小腿支架之间设有快速释放扣，所述踝关节支架靠近小腿支架的一端设有缺口。

2.根据权利要求1所述的一种踝足锻炼支具，其特征在于：所述足部托架、踝关节支架和/或小腿支架也设有快速释放扣。

3.根据权利要求2所述的一种踝足锻炼支具，其特征在于：所述足部托架、踝关节支架和/或小腿支架的底部设有透气孔。

4.根据权利要求3所述的一种踝足锻炼支具，其特征在于：所述小腿支架上的衬垫靠近踝关节支架的一端一体成型有衬垫块，衬垫块铰接在踝关节支架远离足部托架的一端。

5.根据权利要求4所述的一种踝足锻炼支具，其特征在于：所述小腿支架的两侧均设有调节槽，调节槽内设有固定组件，固定组件包括固定板和固定连接在固定板上的多个气囊，气囊位于小腿支架内且初始状态与衬垫处于同一平面，所述固定板内设有两条通气通道，两条通气通道分别与部分气囊连通，两条通气通道上均设有排气阀和充气装置。

6.根据权利要求5所述的一种踝足锻炼支具，其特征在于：两条通气通道连接的气囊交错设置。

7.根据权利要求6所述的一种踝足锻炼支具，其特征在于：所述固定板上一体成型有滑块，滑块延伸到小腿支架外，所述排气阀和充气装置设置在滑块上。

8.根据权利要求1～7任一项所述的一种踝足锻炼支具，其特征在于：所述小腿支架的底部固定连接有底座。

9.根据权利要求8所述的一种踝足锻炼支具，其特征在于：所述缺口处转动连接有连接片，连接片远离足部托架的一端固定连接有连接钩；所述底座上滑动连接有滑板，滑板的滑动方向与小腿支架的长度方向一致，滑板靠近踝关节支架的一端设有与连接钩配合使用的固定钩或固定环。

10.根据权利要求9所述的一种踝足锻炼支具，其特征在于：所述底座远离踝关节支架的一端螺纹连接有螺杆，螺杆转动连接在所述滑板远离踝关节支架的一端。
