一种用于妇科检查的扩阴装置的制作方法

本发明涉及妇科检查，具体为一种用于妇科检查的扩阴装置。

背景技术：

1、妇科是医疗机构的一个诊疗科目，妇科是妇产科的一个分支专业，是以诊疗女性妇科病为诊疗的专业科室，妇科医生在对妇科患者进行检查时，需要用到妇科扩阴器，对患者阴道进行撑开而方便医护人员进行取样操作。

2、现有的扩阴器常常前端都是呈鸭嘴状，而在将其插入妇科患者下体内时，鸭嘴状的检查机构对妇科患者在检查过程中造成过大的疼痛以及不适感，并且鸭嘴状的扩阴机构在进行张口调节时，无法快速且方便进行调节，进而导致其侧边的张口过大而进一步增加患者检查时的不适感，而在张口过小时，医护人员无法快速且精确进行取样以及检查，进而影响对患者病情的判断准确度，影响后续的治疗质量。为此，需要设计新的技术方案给予解决。

技术实现思路

1、本发明的目的在于提供一种用于妇科检查的扩阴装置，解决了背景技术中所提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种用于妇科检查的扩阴装置，所述扩张筒内侧滑动安装有中空传动筒，所述中空传动筒侧边两端均侧口，且侧口的形状为v字状；

3、所述中空传动筒内侧中端表面固定安装有连接板，所述底部中端竖向固定安装有传动杆，所述传动杆底部表面固定安装有手拉板；

4、所述传动杆贯穿安装于扩张筒内部，且传动杆底部延伸至扩张筒外侧，所述手拉板活动安装于扩张筒外侧下方。

5、通过采用上述技术方案，通过在顶部设置有v字状的扩张筒，以及在扩张筒内部滑动设置有中空传动筒，使得医护人员只需从外侧对手拉板进行水平拉动而带动中空传动套筒在其内部进行移动后，即可使得扩张筒侧口外部两端的壳体可以受到挤压而外向形变撑开后，可以实现对妇科患者下体进行扩阴处理，方便医护人员准确的对扩张大小进行调节控制，避免扩张过大或者过小而影响取样检测的精确度。

6、作为本发明的一种优选实施方式，所述手拉板侧边内部开设有安装槽，所述安装槽内侧转动安装有活动板，所述安装槽侧边两端内部均通过轴承转动安装有转动杆，且转动杆侧边和安装槽外侧固定相连接。

7、通过采用上述技术方案，通过转动杆而将活动板转动安装于安装槽内部，进而可以保证活动板带动中空套筒随之进行转动而带动取样棉签进行倾斜取样。

8、作为本发明的一种优选实施方式，所述活动板中端内部竖向贯穿滑动插接有连接杆，所述连接杆顶部表面固定安装有中空套筒。

9、通过采用上述技术方案，通过中空套筒的结构作用而可以实现对医用取样棉签的固定处理。

10、作为本发明的一种优选实施方式，所述活动板中端内部开设有活动槽，且连接杆贯穿滑动安装于活动槽内部。

11、通过采用上述技术方案，通过活动槽对连接杆的导向滑动作用下而保证连接杆不会带动中空套筒任意的移动而影响取样检测的正常进行。

12、作为本发明的一种优选实施方式，所述中空套筒的直径大于活动槽内径，且中空套筒处于活动槽外侧上方。

13、通过采用上述技术方案，通过设置有直径大于活动槽内径的中空套筒，使得医护人员在对连接杆进行拉动而对取样用棉签位置进行调节时，中空套筒不会任意的从活动槽以及活动板内部移出而影响后续的再次使用。

14、与现有技术相比，本发明的有益效果如下：

15、1.本发明通过设置有扩张筒，且扩张筒侧边开设有两组v字装的侧口，使得扩张筒顶端两侧处于未闭合的状态，随之在扩张筒内部滑动设置有横截面为等腰梯形的中空传动筒，以及在连接板和传动杆而将手拉板和中空传动筒进行传动连接，进而可以使得在需要对妇科患者下体进行扩张检查时，医护人员只需从外侧对手拉板进行水平拉动而使其带动中空传动筒随之在扩张筒内部进行移动的同时，中空传动筒对扩张筒顶部两侧进行抵动，使得扩张筒侧口外部两端的壳体可以受到挤压而外向形变撑开后，可以实现对妇科患者下体进行扩阴处理，方便医护人员准确的对扩张大小进行调节控制，避免扩张过大或者过小而影响取样检测的精确度。

16、2.本发明通过在手拉板内部设置有可转动的活动板，以及在活动板内部滑动设置有连接杆，使得在需要对患者阴部进行取样时，只需将取样用医用棉签插入中空套筒内部后，医护人员只需对连接杆进行推拉处理，即可对医用棉签的取样位置进行调节处理，进而避免医护人员手指直接深入患者阴部而增加患者不适感的同时，提高取样检测的精确度。

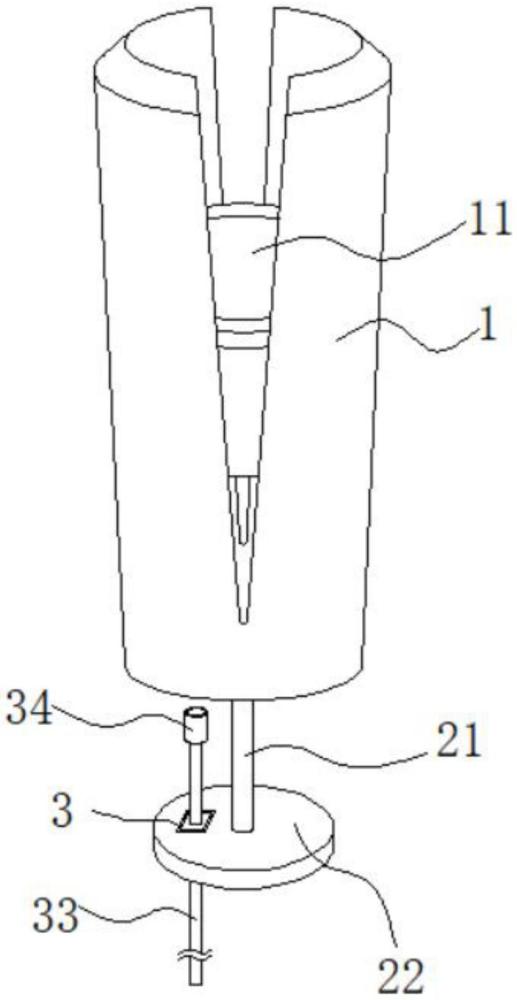

1.一种用于妇科检查的扩阴装置，包括扩张筒(1)，其特征在于：所述扩张筒(1)内侧滑动安装有中空传动筒(11)，所述中空传动筒(11)侧边两端均侧口，且侧口的形状为v字状；

2.根据权利要求1所述的一种用于妇科检查的扩阴装置，其特征在于：所述手拉板(22)侧边内部开设有安装槽(3)，所述安装槽(3)内侧转动安装有活动板(32)。

3.根据权利要求2所述的一种用于妇科检查的扩阴装置，其特征在于：所述活动板(32)中端内部竖向贯穿滑动插接有连接杆(33)，所述连接杆(33)顶部表面固定安装有中空套筒(34)。

4.根据权利要求2所述的一种用于妇科检查的扩阴装置，其特征在于：所述安装槽(3)侧边两端内部均通过轴承转动安装有转动杆(31)，且转动杆(31)侧边和安装槽(3)外侧固定相连接。

5.根据权利要求2所述的一种用于妇科检查的扩阴装置，其特征在于：所述活动板(32)中端内部开设有活动槽(4)，且连接杆(33)贯穿滑动安装于活动槽(4)内部。

6.根据权利要求3所述的一种用于妇科检查的扩阴装置，其特征在于：所述中空套筒(34)的直径大于活动槽(4)内径，且中空套筒(34)处于活动槽(4)外侧上方。
