动静脉内瘘血栓检测预警处理装置的制作方法

本发明涉及医疗器械，具体涉及一种动静脉内瘘血栓检测预警处理装置。

背景技术：

0、技术背景

1、动静脉内瘘是外科手术之一，主要用于血液透析治疗，即通过外科手术将患者的浅表静脉和外周动脉吻合，使体表静脉流动动脉血，从而建立血液透析时的体外循环，并达到所需要的血流量。手术后浅表静脉中流动的动脉血流不断冲击血管壁，使静脉管壁扩张、变厚，使静脉血管动脉化，这个过程称为内瘘成熟，成熟后的静脉血管易于穿刺，一般手术后4至8周可进行血液透析。

2、然而有些病人因血管太细或血管中形成血栓，在动静脉内瘘术后7天内很容易发生闭塞，使动静脉内瘘堵塞，导致内瘘无法实现其功能，所以需要对患者动静脉内瘘处的血流速度进行监护；正常动脉内血流快，静脉内血流慢，而动静脉内瘘处血流直接由动脉血冲入静脉，形成湍流，通过这个冲击湍流可以确认动静脉内瘘处血流是否畅通，血液流速是否正常；如果血流过慢，这说明动静脉内瘘处有堵塞风险，需采取措施消除血栓，使其畅通。

3、传统的检测及消栓方法是医护人员定期使用听诊器监听内瘘处的血液冲击湍流冲刷血管内壁的声音及触摸内瘘处的动脉脉搏，以此为依据，根据个人经验判断内瘘处血液流通是否通畅，是否存在堵塞的风险；在形成血栓初期，医护人员可以通过外力按摩、拍打内瘘部位，以将其中的微小血栓及时振掉达到清除血栓的目的。

4、但是上述传统检测方法无法及时反馈内瘘处的血液流动信息，由医护人员以个人经验进行判断也无法保证血液流动信息的准确性。

技术实现思路

1、有鉴于此，有必要提供一种动静脉内瘘血栓检测预警处理装置，用以及时的、准确的反馈内瘘处的血液流动信息，预防血栓的形成并对形成初期的血栓进行消栓处理。

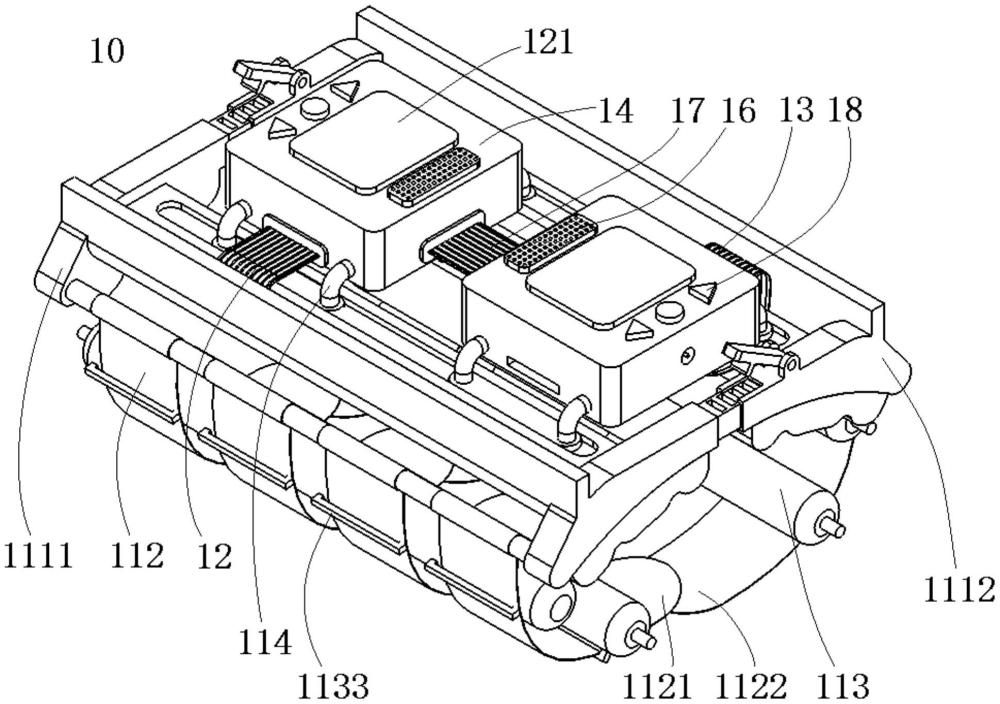

2、本发明提供了一种动静脉内瘘血栓检测预警处理装置，该装置包括血栓监测固定组件、血液信息采集组件、血栓预防处理组件和组件安装壳体；所述血栓预防处理组件和血液信息采集组件均安装在血栓监测固定组件上，所述血栓监测固定组件用于固定在患者的内瘘侧上肢上；所述血栓预防处理组件包括控制模块、红外测温加热机构和震动拍打机构，所述红外测温加热机构设置在组件安装壳体底部，控制模块设置在组件安装壳体内，控制模块分别与红外测温加热机构和震动拍打机构电性连接；所述红外测温加热机构用于对患者的内瘘侧上肢进行红外加热以预防形成血栓，还用于检测内瘘处的当前体表温度并传递至控制模块，所述控制模块用于根据所述患者内瘘侧上肢当前的体表温度通过调节所述红外测温加热机构的输出功率进行温度调节；所述血液信息采集组件设置在组件安装壳体中，用于采集血液流速信息，并将血液流速信息传递至控制模块，所述控制模块还用于根据所述血液流速信息判断当前血液流速是否低于预设阈值，并在低于预设阈值时通过震动拍打机构产生震动，以拍打内瘘侧上肢血管进行消栓。

3、优选的，所述血栓监测固定组件包括可调节组合固定架、柔性固定带、柱状可充气气囊和磁吸支腿；所述磁吸支腿一端通过磁力吸附在可调节组合固定架上，另一端可活动的安装在组件安装壳体上，用以将所述血栓预防处理组件和血液信息采集组件安装在可调节组合固定架上，所述柔性固定带一端固定在可调节组合固定架上，另一端为自由端，柱状可充气气囊上设置有固定带穿环，柔性固定带穿过固定带穿环，将可调节组合固定架固定在内瘘侧上肢，柱状可充气气囊夹在可调节组合固定架与柔性固定带之间，用以避免对内瘘侧上肢的血管造成压迫。

4、优选的，所述磁吸支腿包括插接杆和磁吸板；所述磁吸板上设置有磁铁，用以吸附在可调节组合固定架上，插接杆为”l”型，一端固定在磁吸板上，另一端为自由端，用以插入组件安装壳体上的磁吸支腿插接孔中，以将血栓预防处理组件和血液信息采集组件吸附固定在可调节组合固定架上。

5、优选的，所述可调节组合固定架包括第一固定架和第二固定架；所述第一固定架和第二固定架均包括固定带连接杆、组合架连接杆、磁吸滑槽、气囊固定件和可充气气囊，气囊固定件为弧形，可充气气囊固定在内弧面上，用以避免对内瘘侧上肢的血管造成压迫，所述柔性固定带一端连接在固定带连接杆上，另一端为自由端，用以将所述可调节组合固定架固定在内瘘侧上肢上，磁吸滑槽为一根长杆，杆上开设有条形槽，槽内固定安装有等长的磁铁，磁吸板可插入并吸附在条形槽中，以将组件安装壳体固定在可调节组合固定架上，固定带连接杆、组合架连接杆和磁吸滑槽等长，两端对称的固定连接有气囊固定件；所述第一固定架的气囊固定件侧面上设置有连接孔，气囊固定件外弧面上可转动的设置有插接卡；所述第二固定架的气囊固定件侧面设置有连接杆，连接杆上设置有至少一个插接口，第二固定架上的连接杆插入第一固定架上设置的连接孔，并将插接卡插入插接口中，以将第一固定架与第二固定架连接组合，改变插接卡插入插接口的位置以改变第一固定架与第二固定架之间的距离。

6、优选的，所述柔性固定带包括第一柔性固定带和第二柔性固定带，所述第一柔性固定带和第二柔性固定带均为松紧带，一端固定连接在固定带连接杆上，第一柔性固定带的另一端上设置有公魔术贴，第二柔性固定带的另一端上设置有母魔术贴，第一柔性固定带和第二柔性固定带配合黏贴，以将可调节组合固定架固定在内瘘侧上肢。

7、优选的，所述柱状可充气气囊包括柱状气囊，充气嘴和至少一个固定带穿环；所述充气嘴安装在柱状气囊侧面，至少一个固定带穿环轴向并排安装在柱状气囊弧面上，柔性固定带穿过固定带穿环用以将可调节组合固定架固定在内瘘侧上肢，柱状气囊夹在可调节组合固定架与柔性固定带之间，用以避免对内瘘侧上肢的血管造成压迫。

8、优选的，所述震动拍打机构包括震动排线和震动发生模块；所述震动排线一端与控制模块电性连接，另一端与震动发生模块电性连接，震动发生模块贴在内瘘血管处，以通过震动发生模块震动拍打内瘘处血管，进行消栓。

9、优选的，所述血液信息采集组件包括显示模块、数模转换模块和血液信息采集机构；所述数模转换模块设置在组件安装壳体内，显示模块设置在组件安装壳体顶部，显示模块、数模转换模块和血液信息采集机构均与控制模块通信连接，所述数模转换模块用于接收血液信息采集机构采集到的所述血液流速信息，经处理后传递至控制模块，控制模块用于接收所述血液流速信息并传递至显示模块显示，所述控制模块还用于接收所述当前体表温度并传递至显示模块显示。

10、优选的，血液信息采集机构包括信息收集排线和贴片压电传感器；所述信息收集排线一端与控制模块电性连接，另一端与贴片压电传感器电性连接，贴片压电传感器用于贴在内瘘血管处，以通过贴片压电传感器实时收集内瘘处血管内血液的血液流速信息。

11、优选的，所述动静脉内瘘血栓检测预警处理装置还包括供电组件，预警组件和连接组件；所述预警组件设置在组件安装壳体上方，预警组件与控制模块电性连接，所述控制模块还用于根据所述血液流速信息判断当前血液流速是否低于预设阈值，并在低于预设阈值时通过预警组件发出预警信号，所述供电组件包括供电模块和供电接口，所述供电模块设置在组件安装壳体内，供电接口设置在组件安装壳体前面，供电接口、供电模块与控制模块电性连接，用以为血液信息采集组件、血栓预防处理组件和预警组件供电。

12、上述动静脉内瘘血栓检测预警处理装置中，首先，通过所述红外测温加热机构对内瘘侧上肢进行红外加热以预防形成血栓，并根据所述红外测温加热机构检测到的当前体表温度调节当前加热温度；其次，通过所述血液信息采集组件采集血液流速信息，并根据所述血液流速信息判断当前血液流速是否低于预设阈值，在低于预设阈值时通过预警组件发出预警信号并通过所述震动拍打机构产生震动，以拍打内瘘侧上肢血管进行消栓；另外，通过设置可调节组合固定架以适应不同粗细的上肢，使用柱状可充气气囊和柔性固定带配合固定以避免装置对内瘘侧上肢血管的压迫；如此不仅可以实时准确的收集显示内瘘处的血液流速和体表温度信息，并根据血液流速和体表温度信息自主完成内瘘血管内血栓的检测、预警、预防、处理，大大降低了内瘘堵塞分险和医护人员的劳动强度；还可以根据病人内瘘侧上肢的粗细对可调节组合固定架做出适应性调整，提升了病人的看病体验。
