医用设备的制作方法

本发明涉及一种医用设备，尤其涉及一种通过操作部的弯曲操作部件对设置于插入部的弯曲部进行弯曲操作的医用设备。

背景技术：

1、关于作为医用设备之一的内窥镜，对设置于操作部的弯曲操作杆进行操作来弯曲操作插入部的弯曲部。由此，能够使插入部的前端部朝向所期望的方向。并且，在内窥镜中有如下内窥镜：为了以所期望的弯曲状态对弯曲部固定及解除固定，设置有对弯曲操作杆的操作锁定及解除锁定的锁定机构(参考专利文献1及2)。

2、在专利文献1中公开了一种内窥镜，其具备：弯曲操作杆，使卷绕有弯曲操作用的金属线的带轮旋转；及锁定机构，锁定弯曲操作杆的操作。上述锁定机构具有锁定杆、与锁定杆一起旋转的偏心的锁定板及设置于带轮旋转轴且抵接有锁定板的卡止用锥形件。

3、根据专利文献1，在通过锁定杆的一个方向的操作而将锁定板按压在卡止用锥形件上的情况下，弯曲操作杆的操作成为锁定状态。并且，在通过锁定杆的另一方向的操作而使锁定板从卡止用锥形件退避的情况下，被解除锁定而弯曲操作杆的操作成为自由状态。

4、在专利文献2中公开了一种内窥镜，其具备：操作旋钮，对弯曲部进行弯曲操作；及锁定机构(构件)，锁定操作旋钮的操作。上述锁定机构具有：棘轮齿轮；一对爪部件，与棘轮齿轮啮合，一方允许右旋转，另一方允许左旋转；及解除部件，通过一个方向的操作旋钮的旋转，将一个爪部件从棘轮齿轮分离，且通过另一方向的操作旋钮的旋转，将另一个爪部件从棘轮齿轮分离。

5、根据专利文献2，在操作中止时，一对爪部件与棘轮齿轮啮合，由此操作旋钮的操作自动成为锁定状态。并且，在操作中，能够通过解除部件进行操作旋钮的操作。并且，若操作旋钮下降，则一对爪部件与棘轮齿轮的啮合完全解除，操作旋钮的操作成为自由状态。

6、专利文献1：日本特开2008-23064号公报

7、专利文献2：日本实开昭62-54702号公报

8、然而，专利文献1中公开的技术中，不管是在锁定弯曲操作杆的操作的情况下，还是在设为自由的情况下，每次都需要操作锁定杆，因此存在对执刀医而言使用不便的问题。

9、相对于此，在专利文献2中所公开的技术中，当操作旋钮的操作中止时，操作旋钮的操作自动成为锁定状态，因此与上述专利文献1相比，有使用方便的优点。

10、然而，根据专利文献2，在将操作旋钮的操作设为自由的情况下，需要进行使操作旋钮下降的繁琐的操作，因此仍然与专利文献1同样地存在对执刀医而言使用不便的问题。

技术实现思路

1、本发明是鉴于这种情况而完成的，其目的在于提供一种能够提高关于弯曲部的固定及解除固定操作的便利性的医用设备。

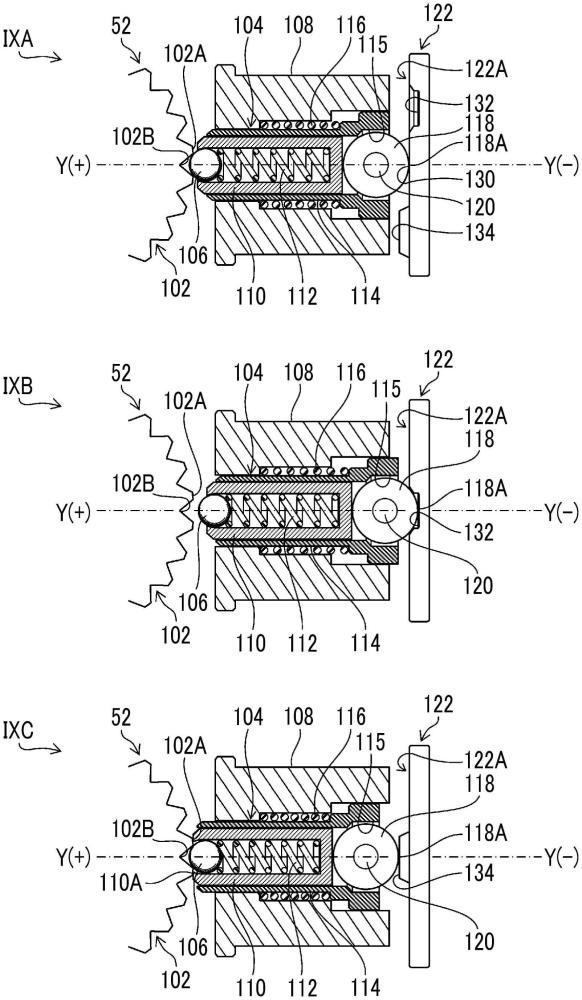

2、为了实现上述目的，本发明的第1方式所涉及的一种医用设备，其具备：插入部，具有能够弯曲的弯曲部；操作部，与插入部的基端侧连接设置，并且具有弯曲操作部件；旋转驱动体，配置于操作部的内部，并且通过弯曲操作部件进行旋转驱动；弯曲操作线，插通于插入部及操作部的内部，并且通过与旋转驱动体联动地进退而使弯曲部弯曲；旋转部件，能够与旋转驱动体一体地旋转，并且在外周面设置有凹凸部；卡止部主体，具有能够卡止于凹凸部的卡止部，并且能够在卡止部卡止于凹凸部的卡止位置与卡止部不卡止于凹凸部的非卡止位置之间过渡；及切换操作部，以能够绕操作部的纵轴旋转的方式设置，并且在卡止位置与非卡止位置之间选择性地切换卡止部主体。

3、本发明的第2方式所涉及的医用设备优选为如下：在第1方式中，切换操作部具有绕纵轴旋转的切换板，切换板具有第1抵接面及第2抵接面，第1抵接面及第2抵接面分别配置于在切换板的旋转部件侧的面上不同的周向上的位置，第1抵接面设置于与旋转部件之间的距离小于旋转部件与第2抵接面之间的距离的位置，在卡止部主体抵接于第1抵接面的情况下，卡止部主体配置于卡止位置，并且在卡止部主体抵接于第2抵接面的情况下，卡止部主体配置于非卡止位置。

4、本发明的第3方式所涉及的医用设备优选为如下：在第2方式中，切换板具有第3抵接面，第3抵接面位于在切换板的旋转部件侧的面上与第1抵接面及第2抵接面不同的周向上的位置，第3抵接面设置于与旋转部件之间的距离小于旋转部件与第1抵接面之间的距离的位置，在卡止部主体抵接于第3抵接面的情况下，旋转部件成为无法旋转的状态。

5、本发明的第4方式所涉及的医用设备优选为如下：在第2方式或第3方式中，卡止部主体具有第2施力部件，第2施力部件对卡止部主体朝向切换板侧施力。

6、本发明的第5方式所涉及的医用设备优选为如下：在第2方式至第4方式中的任一方式中，卡止部主体具有滚体，滚体以与切换板的旋转部件侧的面接触的方式旋转。

7、本发明的第6方式所涉及的医用设备优选为如下：在第1方式至第5方式中的任一方式中，卡止部主体具有：球状的卡止部，设置于旋转部件侧；及第1施力部件，对卡止部朝向旋转部件侧施力。

8、本发明的第7方式所涉及的医用设备优选为如下：在本发明的第4方式中，在卡止部主体位于卡止位置的状态下，第1施力部件具有在旋转部件旋转的情况下卡止部能够越过凹凸部的作用力。

9、本发明的第8方式所涉及的医用设备优选为如下：在第1方式至第7方式中的任一方式中，旋转驱动体为链轮。

10、本发明的第9方式所涉及的医用设备优选为如下：在第1方式至第7方式中的任一方式中，旋转驱动体为带轮。

11、本发明的第10方式所涉及的医用设备优选为如下：在第1方式至第7方式中的任一方式中，旋转驱动体为小齿轮。

12、本发明的第11方式所涉及的医用设备优选为如下：在第1方式至第10方式中的任一方式中，旋转驱动体与旋转部件为一体。

13、本发明的第12方式所涉及的医用设备优选为如下：在第1方式至第11方式中的任一方式中，凹凸部以恒定的间距设置于旋转部件的外周面。

14、本发明的第13方式所涉及的医用设备优选为如下：在第1方式至第12方式中的任一方式中，旋转驱动体、旋转部件、卡止部主体分别具备一对，切换操作部将一对卡止部主体中的至少一个卡止部主体选择性地切换到卡止位置和非卡止位置。

15、发明效果

16、根据本发明，能够提高关于弯曲部的固定及解除固定操作的便利性。

1.一种医用设备，其具备：

2.根据权利要求1所述的医用设备，其中，

3.根据权利要求2所述的医用设备，其中，

4.根据权利要求2所述的医用设备，其中，

5.根据权利要求4所述的医用设备，其中，

6.根据权利要求5所述的医用设备，其中，

7.根据权利要求4所述的医用设备，其中，

8.根据权利要求1所述的医用设备，其中，

9.根据权利要求1所述的医用设备，其中，

10.根据权利要求1所述的医用设备，其中，

11.根据权利要求1所述的医用设备，其中，

12.根据权利要求1所述的医用设备，其中，

13.根据权利要求1至12中任一项所述的医用设备，其中，
