无狭缝安全断开的制作方法

本公开总体上涉及连接器，并且尤其涉及连接器联接件。

背景技术：

1、医学治疗通常包括使用静脉注射(iv)导管向患者输注医疗流体(例如，盐溶液或液体药物)，该静脉注射导管通过通常被称为“iv套件”的柔性管件和配件的布置连接到流体源，例如iv袋。通常，管件或导管彼此联接或固接，以允许管件或导管的不同部分之间的流体连通。

2、在一些应用中，这种管件或导管可能由于不适当的固定和/或当联接件受到大于联接件设计所承受的力时而移位。

技术实现思路

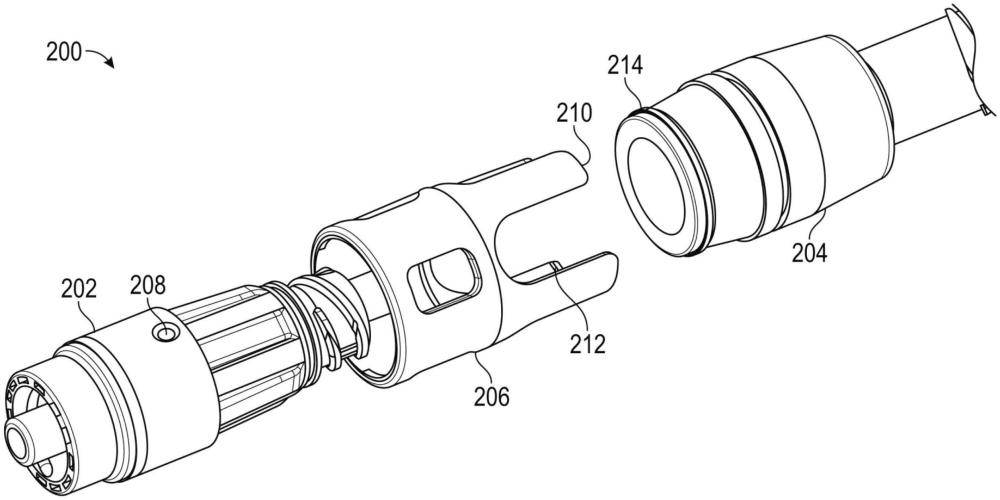

1、本公开的一个或更多个实施例涉及一种联接器组件，该联接器组件包括具有外表面和第一流体通路的第一连接器、具有外边沿和第二流体通路的第二连接器，以及具有第一部分和轴向地偏移的第二部分的环形件，第一部分被配置成联接到第一连接器的外表面，并且第二部分具有远离第一部分轴向地延伸的多个臂。当环形件联接到第一连接器时，并且当第一连接器和第二连接器联接在一起使得第一流体通路与第二流体通路流体连通时，多个臂被配置成可拆卸地接合第二连接器的外边沿，以固定第一连接器和第二连接器的联接。

2、在一些实施例中，环形件的多个臂中的每一个包括与第二连接器的外边沿接合的连接部分。环形件可以被配置成在分离力超过预定阈值力时将第一连接器和第二连接器拆卸。

3、在一些实施例中，第一连接器的外表面包括对准凹口，并且环形件包括对准凸出部，并且对准凸出部被配置成当环形件联接到第一连接器的外表面时由对准凹口接收。

4、在一些实施例中，环形件的多个臂被配置成经由干涉配合可拆卸地接合第二连接器的外边沿。

5、在一些实施例中，多个臂和第二连接器的外边沿被配置成在分离力超过预定的联接力时拆卸。在一些实施例中，环形件和第一连接器被配置成在分离力超过预定的联接力时拆卸。

6、在一些实施例中，分离力沿着第一连接器和第二连接器轴向地施加。在一些实施例中，分离力是沿着联接的第一连接器和第二连接器的轴向合力。

7、在一些实施例中，第一连接器包括外部部分，并且第二连接器包括内部腔室，使得第一连接器的外部部分装配在第二连接器的内部腔室内，以提供第一和第二流体通路之间的流体连通。

8、本公开的一个或更多个实施例涉及一种联接两个连接器的方法，该方法包括提供具有第一端部和与第一端部相对的第二端部的第一连接器；提供具有外边沿的第二连接器；围绕第一连接器滑动具有多个臂的环形件；经由第一连接器上的凹口和环形件上的接合构件将环形件可拆卸地连接到第一连接器；经由与第二连接器的外边沿接合的多个臂将环形件可拆卸地连接到第二连接器；以及在联接的第一连接器和第二连接器之间形成流体通路。

9、在一些实施例中，该方法包括从第一端部围绕第一连接器滑动环形件。在一些实施例中，该方法包括从第二端部围绕第一连接器滑动环形件。

10、在一些实施例中，该方法包括通过施加超过预定阈值力的力来将第一连接器和第二连接器拆卸。

11、在一些实施例中，将第一和第二连接器拆卸在流体通路中产生中断。

12、本公开的一个或更多个实施例涉及一种联接组件，该联接组件包括第一连接器，该第一连接器包括第一连接器主体，该第一连接器主体具有第一入口和与第一入口流体连通的第一出口；以及轴环，该轴环在第一入口和第一出口之间套在第一连接器主体上，轴环包括轴环主体，该轴环主体包括从轴环主体周向地向外延伸的多个臂；以及第二连接器，该第二连接器包括第二连接器主体，该第二连接器主体包括第一端部和与第一端部流体连通的第二端部；其中轴环主体经由摩擦配合连接到第一连接器的外表面；并且其中轴环的多个臂经由摩擦配合连接到第二连接器的外表面。

13、在一些实施例中，轴环的多个臂还包括内脊部，该内脊部连接到第二连接器的外边沿以形成摩擦配合。

14、在一些实施例中，当施加超过预定阈值力的力时，轴环的多个臂的内脊部从第二连接器的外边沿脱离。在一些实施例中，施加超过预定阈值力的力，使得第一连接器被拉动离开第二连接器。

15、在一些实施例中，第一连接器在第一入口处联接到管件的第一部分，并且第二连接器在第二端部处联接到管件的第二部分。

16、应当理解的是，根据本公开，本主题技术的各种结构对于本领域技术人员将变得清楚，其中通过说明的方式示出和描述本主题技术的各种结构。如将认识到的，本主题技术能够具有其它且不同的配置并且其若干细节能够在各种其它方面中修改，所有都不脱离本主题技术的范围。因此，
技术实现要素：
、附图和具体实施方式在本质上应被视为说明性的而非限制性的。

1.一种联接器组件，其包括：

2.根据权利要求1所述的联接器组件，其中，所述多个臂中的每一个包括与所述第二连接器的外边沿接合的连接部分。

3.根据权利要求1所述的联接器组件，其中，所述环形件被配置成在分离力超过预定阈值力时将所述第一连接器和第二连接器拆卸。

4.根据权利要求1所述的联接器组件，其中，所述外表面包括对准凹口，并且所述环形件包括对准凸出部，其中，所述对准凸出部被配置成当所述环形件联接到所述第一连接器的外表面时由所述对准凹口接收。

5.根据权利要求1所述的联接器组件，其中，所述多个臂被配置成经由干涉配合可拆卸地接合所述第二连接器的外边沿。

6.根据权利要求3所述的联接器组件，其中，所述多个臂和第二连接器的外边沿被配置成在分离力超过预定的联接力时拆卸。

7.根据权利要求3所述的联接器组件，其中，所述环形件和第一连接器被配置成在分离力超过预定的联接力时拆卸。

8.根据权利要求3所述的联接器组件，其中，所述分离力沿着所述第一连接器和第二连接器轴向地施加。

9.根据权利要求3所述的联接器组件，其中，所述分离力是沿着联接的第一连接器和第二连接器的轴向合力。

10.根据权利要求1所述的联接器组件，其中，所述第一连接器包括外部部分，并且所述第二连接器包括内部腔室，使得所述第一连接器的外部部分装配在所述第二连接器的内部腔室内，以在所述第一流体通路和第二流体通路之间提供流体连通。

11.一种联接两个连接器的方法，其包括：

12.根据权利要求11所述的方法，其中，滑动环形件包括从所述第一端部围绕第一连接器滑动环形件。

13.根据权利要求11所述的方法，其中，滑动环形件包括从所述第二端部围绕第一连接器滑动环形件。

14.根据权利要求11所述的方法，还包括通过施加超过预定阈值力的力来将所述第一连接器和第二连接器拆卸。

15.根据权利要求14所述的方法，其中，拆卸第一连接器和第二连接器在流体通路中产生中断。

16.一种联接组件，其包括：

17.根据权利要求16所述的联接组件，其中，所述轴环的多个臂还包括内脊部，所述内脊部连接到所述第二连接器的外边沿以形成摩擦配合或干涉配合。

18.根据权利要求17所述的联接组件，其中，当施加超过预定阈值力的力时，所述轴环的多个臂的内脊部从所述第二连接器的外边沿脱离。

19.根据权利要求18所述的联接组件，其中，超过预定阈值力的力被施加，使得所述第一连接器被拉动离开所述第二连接器。

20.根据权利要求16所述的联接组件，其中，所述第一连接器在所述第一入口处与管件的第一部分联接，并且所述第二连接器在所述第二端部处与管件的第二部分联接。

21.根据权利要求18所述的联接组件，其中，当所述第一连接器和第二连接器通过轴环连接时，所述第一连接器和第二连接器之间存在流体流动，并且其中，当所述第一连接器和第二连接器脱离时，流体流动由自密封装置阻止。
