一种眩晕治疗用辅助装置的制作方法

本发明属于眩晕症治疗，具体涉及到一种眩晕治疗用辅助装置。

背景技术：

1、眩晕症，通常指的是一种感觉周围环境或自身在旋转、晃动的症状，医学上称为“眩晕”。眩晕症可能由于多种原因引起，眩晕症在发作时常常会感到天旋地转、恶心、呕吐、冒冷汗等自律神经失调的症状。是前庭发生病变的一种症状，同时还容易造成迷路、前庭、耳蜗器官损害，造成耳蜗毛细胞死亡和前庭功能丧失，进而引起耳鸣耳聋、共济失调等危害性。

2、针对眩晕症的治疗，除了使用药物治疗，一般还会运用相关医疗辅助器械来调整病人的体位，以实现辅助治疗目的，在治疗过程中，需要将病人固定在治疗设备上，然后通过设备的旋转等调整来带动病人进行体位调整，目前市场上有多种不同类型的辅助治疗设备，但现有大多数辅助装置的结构设计过于简单，在实际使用过程中，通常只能进行水平方向上的三百六十度旋转，能够调节的体位相对较少，使用时相对不够灵活，会在一定程度上影响病人的治疗效果。

技术实现思路

1、本发明所要解决的技术问题在于克服上述现有技术的缺点，提供一种眩晕治疗用辅助装置。

2、解决上述技术问题所采用的技术方案是：一种眩晕治疗用辅助装置，包括固定底座，所述固定底座顶部中心安装有旋转驱动电机，所述旋转驱动电机输出轴的顶端固定连接有u形支架；

3、所述u形支架底部两侧均固定连接有辅助支撑机构；

4、所述u形支架上转动连接有旋转床，所述u形支架的一端安装有用于驱动旋转床进行旋转的翻转驱动电机，翻转驱动电机可以驱动旋转床进行360度翻转，从而可以带动患者进行多角度的调节，以便能够适应不同的体位治疗需求，所述旋转床上安装有多组绑缚固定机构；

5、所述u形支架的另一端安装有用于固定旋转床的定位机构。

6、进一步的，所述固定底座包括铸铁底座，所述铸铁底座顶部分别开设有内滑槽和外滑槽，所述铸铁底座顶部中心固定连接有安装座。

7、通过上述技术方案，固定底座作为支撑结构，主要起支撑作用，其铸铁底座放置于水平地面上，其大型的圆盘结构不仅可以提供稳定的支撑，同时其自身的配重结构，也可以保证设备在使用过程中的稳定性与可靠性。

8、进一步的，所述内滑槽和外滑槽均呈环形结构设置。

9、通过上述技术方案，呈环形结构设置的内滑槽和外滑槽可以配合辅助支撑机构实现360度的旋转支撑和导向作用。

10、进一步的，所述辅助支撑机构包括固定于u形支架顶部一侧的主支撑架，所述主支撑架的前后端均固定连接有辅助支架，所述主支撑架和两个辅助支架的底端均固定安装有移动滑轮。

11、通过上述技术方案，辅助支撑机构作为辅助支撑结构，可以保证u形支架在旋转过程中的稳定性，主支撑架配合两个辅助支架可以形成三角支撑结构，多个移动滑轮可以分别滑动限位在对应的内滑槽和外滑槽内，当旋转驱动电机驱动u形支架进行旋转时，两侧的辅助支撑机构也能够跟随u形支架同步旋转，并保证了u形支架在旋转过程中的稳定性。

12、进一步的，所述主支撑架底端的移动滑轮滑动限位在内滑槽内，所述辅助支架在底端的移动滑轮滑动限位在外滑槽内。

13、通过上述技术方案，内滑槽和外滑槽可以对移动滑轮起到定位和导向限位作用。

14、进一步的，所述旋转床包括床体，所述床体两端的中心均固定连接有旋转轴，两个所述旋转轴分别转动连接在u形支架的两端，所述床体顶部一侧均设有按摩头枕，所述床体底部一侧固定连接有固定板，所述固定板的中部开设有定位插孔。

15、通过上述技术方案，治疗过程中，病人可以躺在旋转床上，然后利用绑缚固定机构对患者的全身进行绑缚固定，使患者能够被稳定的固定在床体上，以便患者能够跟随u形支架以及旋转床的多方向、多角度体位调节；另外，床体顶部设有按摩头枕，患者的头部可以稳定的枕在按摩头枕上，当患者在治疗过程中存在不适时，可以启动按摩头枕对患者头部进行按摩，以缓解其不适感。

16、所述绑缚固定机构包括固定于旋转床顶部前端的固定绑带，所述固定绑带的后端安装有绑带卡扣。

17、通过上述技术方案，绑缚固定机构主要用于固定患者，固定绑带配合绑带卡扣可以实现固定绑带的收紧固定，从而实现患者全身的固定。

18、进一步的，所述定位机构包括固定于u形支架一侧的定位支架，所述u形支架的同一侧还开设有定位圆孔，所述定位支架内滑动连接有定位插杆，所述定位插杆的外壁还固定连接有限位环，所述定位插杆的一端能够贯穿定位插孔。

19、通过上述技术方案，由于旋转床可以在u形支架上进行360度旋转，因此在患者上下旋转床时，为保证旋转床处于水平状态的稳定性，可以向内推动定位插杆，使定位插杆的一端插入定位插孔内，此时，在定位插杆的定位作用下，使得旋转床可以保持水平状态，以便患者上下床。

20、本发明的有益效果如下：(1)本发明通过设计旋转驱动结构和翻转驱动结构，当患者被稳定的固定在床体上后，患者能够跟随u形支架以及旋转床的多方向、多角度体位调节，从而实现更好的治疗效果；(2)本发明通过设计简单的水平旋转结构以及翻转调节结构，可以带动患者进行多角度的调节，以便能够适应不同的体位治疗需求；(3)本发明通过设计旋转床，并在床体顶部设置按摩头枕，患者的头部可以稳定的枕在按摩头枕上，当患者在治疗过程中存在不适时，可以启动按摩头枕对患者头部进行按摩，以缓解其不适感。

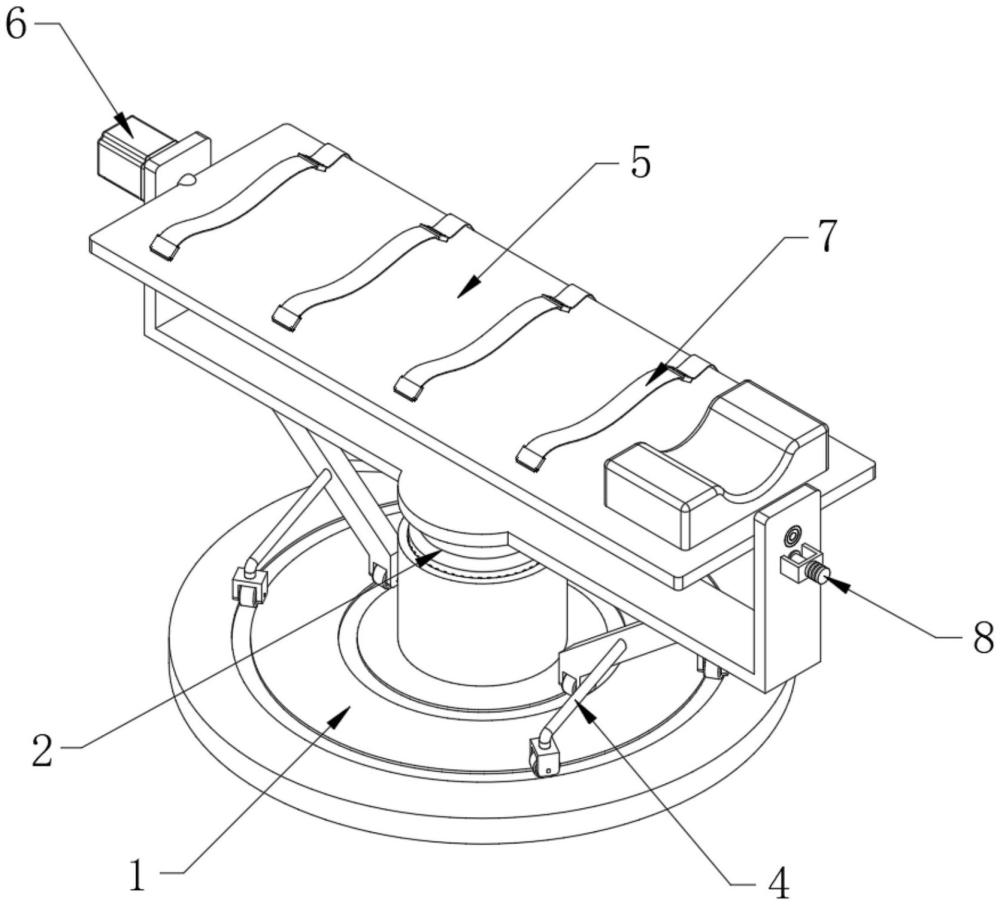

1.一种眩晕治疗用辅助装置，包括固定底座(1)，其特征在于：所述固定底座(1)顶部中心安装有旋转驱动电机(2)，所述旋转驱动电机(2)输出轴的顶端固定连接有u形支架(3)；

2.根据权利要求1所述的眩晕治疗用辅助装置，其特征在于，所述固定底座(1)包括铸铁底座(101)，所述铸铁底座(101)顶部分别开设有内滑槽(102)和外滑槽(103)，所述铸铁底座(101)顶部中心固定连接有安装座(104)。

3.根据权利要求2所述的眩晕治疗用辅助装置，其特征在于，所述内滑槽(102)和外滑槽(103)均呈环形结构设置。

4.根据权利要求1所述的眩晕治疗用辅助装置，其特征在于，所述辅助支撑机构(4)包括固定于u形支架(3)顶部一侧的主支撑架(401)，所述主支撑架(401)的前后端均固定连接有辅助支架(402)，所述主支撑架(401)和两个辅助支架(402)的底端均固定安装有移动滑轮(403)。

5.根据权利要求1所述的眩晕治疗用辅助装置，其特征在于，所述主支撑架(401)底端的移动滑轮(403)滑动限位在内滑槽(102)内，所述辅助支架(402)在底端的移动滑轮(403)滑动限位在外滑槽(103)内。

6.根据权利要求1所述的眩晕治疗用辅助装置，其特征在于，所述旋转床(5)包括床体(501)，所述床体(501)两端的中心均固定连接有旋转轴(502)，两个所述旋转轴(502)分别转动连接在u形支架(3)的两端，所述床体(501)顶部一侧设有按摩头枕(503)，所述床体(501)底部一侧固定连接有固定板(504)，所述固定板(504)的中部开设有定位插孔(505)。

7.根据权利要求1所述的眩晕治疗用辅助装置，其特征在于，所述绑缚固定机构(7)包括固定于旋转床(5)顶部前端的固定绑带(701)，所述固定绑带(701)的后端安装有绑带卡扣(702)。

8.根据权利要求6所述的眩晕治疗用辅助装置，其特征在于，所述定位机构(8)包括固定于u形支架(3)一侧的定位支架(801)，所述u形支架(3)的同一侧还开设有定位圆孔(802)，所述定位支架(801)内滑动连接有定位插杆(803)，所述定位插杆(803)的外壁还固定连接有限位环(804)，所述定位插杆(803)的一端能够贯穿定位插孔(505)。
