基于智能检测自适应使用的动态输液架及其应用

本公开涉及智能输液设备，尤其涉及一种基于智能检测自适应使用的动态输液架及其应用方法和电子设备。

背景技术：

1、如附图1所示的天轨输液架，为现有临床常用的一种重要的医疗设备，主要用于医院、诊所、救护车等场所，为患者提供输液支持。以下是关于天轨输液架的详细介绍：

2、1. 结构及组成：

3、主要由轨道、滑车、输液吊架等三部分组成。

4、轨道通常安装在医院病房的天花板上，可以固定使用或通过拉丝等方式进行悬挂。

5、吊臂通过电机驱动，可以沿轨道移动，方便在不同位置为患者提供输液服务。

6、输液管的一端连接着药瓶或注射器，另一端连接着患者的静脉输液针头。

7、支撑柱则用于支撑吊臂和输液管，确保输液过程的稳定性和安全性。

8、2. 材质与设计：

9、采用铝合金材质，设计独特，不易变形，滑动流畅，安全稳固。

10、轨道之间的对接口有不锈钢接头，使整套轨道浑然一体，极大增加了轨道的刚度。

11、椭圆型轨道采用独特工艺设计，一次加工成型，只有一个结合口。

12、轨道类型多样，包括直型、l型、u型、椭圆型等，也可特制各种尺寸。

13、3. 特性：

14、静音设计，为患者提供一个更加安静的治疗环境。

15、滑车结构紧凑合理，减小拐变半径，滑动灵活、顺畅。滑车开关会随着轨道弧形自动调整，保证在环型轨道上也可灵活滑动。

16、能够精确控制输液的速度和量，确保患者安全、舒适地接受治疗。

17、4. 用途：

18、适用于膨胀螺栓或螺钉固定在室内天花板上，供医院临床输液用。

19、天轨输液架作为一种重要的医疗设备，其设计合理、操作方便、安全可靠，为医护人员提供了极大的便利，同时也为患者带来了更加舒适的治疗体验。

20、但是随着技术临床输液的不断发展和输液要求，现有的天轨输液架不仅仅只能实现输液架的挂载功能，还需要为护理人员以及输液患者提供更为丰富的功能服务，以此为病房提供各种输液服务，减少病房中其他设备的安装与应用，避免占用病房空间。

21、结合临床实际的输液现状，可以发现目前机械式的输液架还不具有如下多功能应用，以及还存在一些应用缺陷：

22、一是，天轨输液架只能悬空挂载输液瓶或者输液袋，而遇到身高不高的护士/患者，就无法正常取挂，因此会影响正常输液使用；

23、二是，对于病房中的病人，一般需要室内保持一定的温湿度（尤其是感冒、低血压、贫血、甲状腺功能减退、疲劳综合征、糖尿病、类风湿关节炎等等），则病房独立安装有独立的温度计或者湿度计，这样需要对每个病房进行安装，前期施工麻烦或者独立放置的温度计或者湿度计容易丢失；

24、三是，有时候输液病人需要转移，比如前往检查室进行检查，此时输液架也需要和病人一同转移；但是检查室可能就没有独立的温湿度设备，就无法监测当前室内环境中的温湿度是否满足当前病人所需的条件。

技术实现思路

1、为了解决上述问题，本技术提出一种基于智能检测自适应使用的动态输液架及其应用方法和电子设备。

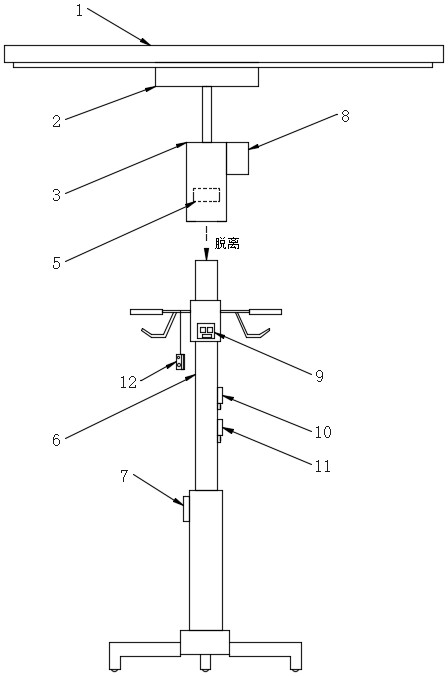

2、本技术一方面，提出一种基于智能检测自适应使用的动态输液架，包括设于天花板1上的天轨2以及挂载于所述天轨2上的输液架6；还包括：

3、挂载箱3，固定连接在所述天轨2下，其上设有控制箱8；

4、电磁铁5，设于所述挂载箱3内，用于在所述控制箱8的控制下进行通断电：通电后磁吸连接所述输液架6、断电后放开所述输液架6；

5、温度传感器10，设于所述输液架6上，用于感应周围环境温度并反馈至所述控制箱8；

6、湿度传感器11，设于所述输液架6上，用于感应周围环境湿度并反馈至所述控制箱8；

7、脱离按钮7，设于所述输液架6上，用于向所述控制箱8输入对所述电磁铁5的断电指令；

8、控制箱8，用于响应所述断电指令，控制所述电磁铁5断电；以及，计算周围环境的温度值和湿度值，并实时发送至电子屏9；

9、电子屏9，设于所述输液架6上，用于显示周围环境的温度值和湿度值；

10、输液报警器12，挂设在所述输液架6上，用于提供输液报警服务；

11、所述电磁铁5、温度传感器10、湿度传感器11、脱离按钮7、输液报警器12和电子屏9，分别与所述控制箱8电连接。

12、作为本技术的一可选实施方案，可选地，所述输液架6顶部设有与所述电磁铁5相磁吸的磁性柱13；

13、所述挂载箱3的底部开孔，能够让所述磁性柱13活动穿过。

14、作为本技术的一可选实施方案，可选地，所述输液架6顶部设有输液瓶支架14和输液袋支架15。

15、作为本技术的一可选实施方案，可选地，所述输液报警器12通过线绳挂设于所述输液瓶支架14/输液袋支架15上。

16、作为本技术的一可选实施方案，可选地，所述电子屏9与所述输液袋支架15等高设置。

17、作为本技术的一可选实施方案，可选地，所述控制箱8，包括：

18、stm32 mcu，作为微控制器，用于所述电磁铁5、温度传感器10、湿度传感器11、脱离按钮7、输液报警器12和电子屏9的逻辑控制与计算；

19、电源模块，用于供电；

20、通信模块，用于与护士站后台进行通信，包括：将当前病人所处的周围环境的温度值和湿度值，实时发送至所述护士站后台；以及，将所述输液报警器12生成的输液报警信号时发送至所述护士站后台；

21、所述电源模块和所述通信模块，分别与stm32 mcu电连接；

22、所述电磁铁5、温度传感器10、湿度传感器11、脱离按钮7、输液报警器12和电子屏9，分别与stm32 mcu电连接。

23、本技术另一方面，提出一种所述基于智能检测自适应使用的动态输液架的应用方法，包括如下步骤：

24、将输液瓶/输液袋放置在输液瓶支架14/输液袋支架15上，并将输液管安装在输液报警器12中，调节好输液速度，开始输液；

25、激活stm32 mcu；

26、温度传感器10开始感应周围环境温度并反馈至stm32 mcu；

27、湿度传感器11开始感应周围环境湿度并反馈至stm32 mcu；

28、stm32 mcu计算周围环境的温度值和湿度值，并实时发送至电子屏9进行显示，同时通过通信模块将当前病人所处的周围环境的温度值和湿度值，实时发送至护士站后台，由护士站后台判断当前病人所处的周围环境的温度值和湿度值是否满足该病人病情所需的温湿度值：若不满足，则向护理该病人的护士的护理终端pda/eda发出第一报警信号，通知护士前往护理；若满足，则放弃；

29、输液报警器12监控输液是否结束：若结束，则向stm32 mcu发出输液报警信号，并由stm32 mcu转发至通信模块，通过通信模块将输液报警信号发送至护士站后台，由护士站后台向护理该病人的护士的护理终端pda/eda发出第二报警信号，通知护士前往护理；若未结束，则放弃；

30、当病人/护士需要转移之时，按下脱离按钮7，向stm32 mcu输入对电磁铁5的断电指令；

31、stm32 mcu控制电磁铁5断电，电磁铁5断电后放开输液架6；断电3~5s，重新通电，让电磁铁5保持磁吸状态；

32、待接入所述输液架6之时，让所述输液架6磁吸连接在天轨2上。

33、本技术另一方面，还提出一种电子设备，包括：

34、处理器；

35、用于存储处理器可执行指令的存储器；

36、其中，所述处理器被配置为执行所述可执行指令时实现所述的应用方法。

37、本发明的技术效果：

38、基于本发明的实施，本发明的天轨输液架能够根据使用情况进行可拆卸连接。输液架可以通过电磁铁磁吸连接在天轨上。在需要进行病人转移之时，病人或者是护士等等可以按下脱离按钮，控制电磁铁断电，以此放开输液架，即可让输液架随同病人进行转移，对病人周围所处环境的温湿度进行同步感应监测。输液架上同步安装有温湿度感应器，能够对病人实施周围环境的温湿度进行感应监测并进行显示，让病人、护士等，可以实时了解周围环境的温湿度值是否符合病人病情需要，避免转移位置无法为病人提供温湿度监测而导致病人进入不适宜的温湿度区域。

39、通过在输液架上配置温湿度传感器的方式，能够让病人实时对周围温湿度值进行了解，避免在转移过程中，转移区域不能够对病人进行温室温湿度监控的弊端，避免病人处于温湿度值不符合需求的环境中。

40、采用本发明的输液架，不需要在病房中独立安装温湿度计，不需进行前期的麻烦施工，而且温湿度计随同输液架进行转移，不容易丢失。

41、根据下面参考附图对示例性实施例的详细说明，本公开的其它特征及方面将变得清楚。
