内窥镜手术用装置的制作方法

本发明属于医疗器械，具体涉及一种内窥镜手术用装置。

背景技术：

1、内窥镜手术用装置的作用是通过将配备有光源及成像装置的管子经人体的固有孔道（也称“自然孔道”）或手术的小切口进入人体内，利用内窥镜可以看到x射线不能显示的病变，从而帮助医生制定出最佳的治疗方案。

2、内窥镜手术具有并非限于例举的如下长处：有助于手术过程中的抵近观察，即允许手术医生在手术过程中进行抵近观察，从而更清晰、更准确地处理病变，能提供更精细的手术操作，减少手术误差，提高手术效果；有利于微创手术，微创手术切口损伤小，缩短患者恢复时间，减轻对患者身体的伤害；有益于提高手术安全性，由于手术医生可以直观地看到了手术部位，因而能避免盲目，减少手术风险；有便于扩大手术范围，对诸如颅底、眼眶、颞下等难以由传统手术到达的部位进行手术；有利于显著降低并发症的可能性并且受术者恢复快，因而内窥镜手术既受到医疗界的器重，也获得了患者的广泛认可。

3、如业界所知，内窥镜插入端最大直径越小，则对组织刺激和损伤愈小，这是因为直径越小，进入人体组织时所受的摩擦力和压力也相应越小。由此可知，对于探索如何尽可能最大限度地减小内窥镜插入端的直径具有积极意义。尤其是在公开的中国专利文献中虽然可见诸与内窥镜手术用装置相关的技术信息，如发明专利申请公布号cn110115556a推荐有“内窥镜及内窥镜系统”以及发明专利申请公布号cn112107281a提供有“医用内窥镜、头端及其制造方法”，等等。但并非限于前述专利申请均未对如何减小内窥镜插入端的最大部位的直径给出可借鉴的技术启示。

技术实现思路

1、本发明的任务在于提供一种有助于使镜头组件的位置相对手术器械引导管的位置作依需变化而得以显著缩小插入端在插入时的直径并且减轻插入组织过程中对患者组织的刺激和损伤以及保障手术的安全性和易操作性的内窥镜手术用装置。

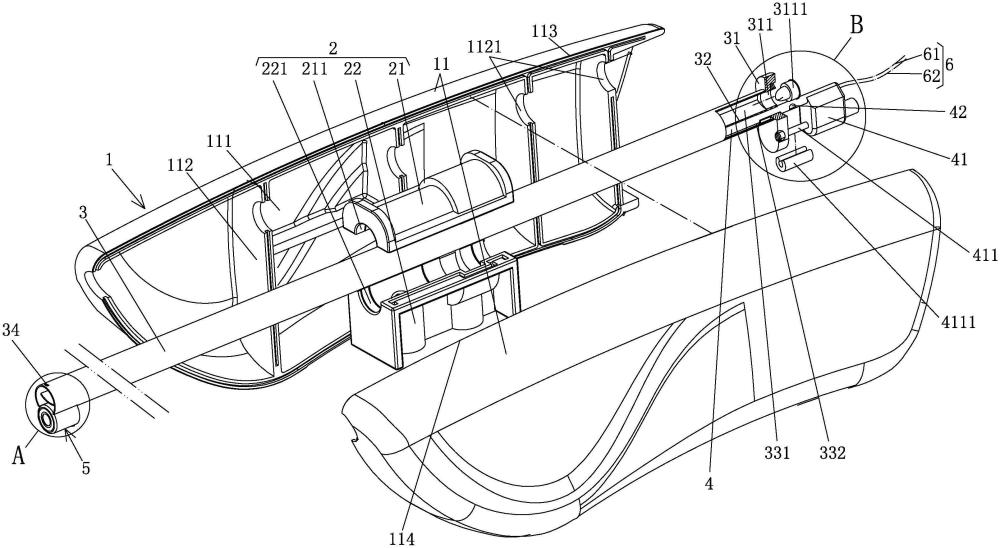

2、本发明的任务是这样来完成的，一种内窥镜手术用装置，包括一握捏手把，该握捏手把由一对结构相同的并且彼此面对面配合的手把壳瓣构成；一内窥镜手术器械引导管限定装置和一内窥镜手术器械引导管，内窥镜手术器械引导管限定装置定位在一对手把壳瓣的相向一侧之间，内窥镜手术器械引导管的中部位于所述的一对手把壳瓣内并且在途经内窥镜手术器械引导管限定装置的区域由内窥镜手术器械引导管限定装置限定，而内窥镜手术器械引导管的左端以及右端各伸展出所述握捏手把，并且在内窥镜手术器械引导管的右端固定有一引导管固定座；一镜头组件固定管和一镜头组件，镜头组件固定管的中部与内窥镜手术器械引导管左右滑动配合，而镜头组件固定管的右端在与所述引导管固定座密封滑动配合的状态下伸展到所述引导管固定座的右侧并且固定有一镜头组件固定管活动控制块，该镜头组件固定管活动控制块在引导管固定座的右侧与引导管固定座锁定或解除锁定，镜头组件与镜头组件固定管的左端固定，该镜头组件通过途经镜头组件固定管的镜头组件固定管腔并从镜头组件固定管腔的右端引出的线路与外部仪器设备连接，特点是：在所述内窥镜手术器械引导管内并且沿着内窥镜手术器械引导管的长度方向构成有一腔体分隔壁，由该腔体分隔壁将内窥镜手术器械引导管的内窥镜手术器械引导管腔分隔为手术器械通道腔和镜头组件固定管滑动腔，并且腔体分隔壁的左端缩进于内窥镜手术器械引导管腔；在内窥镜手术器械引导管的左端开设有一与所述手术器械通道腔相通的内窥镜组件定位腔，当对所述镜头组件固定管活动控制块操作而由镜头组件固定管带动所述镜头组件向左移动至对应于所述内窥镜手术器械引导管腔的左腔口并且被所述内窥镜组件定位腔定位的程度时，所述镜头组件与内窥镜手术器械引导管处于同一轴线上；当对镜头组件固定管活动控制块操作而由镜头组件固定管带动镜头组件摆脱内窥镜组件定位腔的定位并且移动到内窥镜手术器械引导管腔外的程度时，镜头组件与所述腔体分隔壁的左端形成彼此贴靠的平行关系。

3、在本发明的一个具体的实施例中，在所述一对手把壳瓣的相向一侧的长度方向并且在彼此对应的位置各构成有引导管支承板，在引导管支承板上并且朝向内窥镜手术器械引导管的一侧构成有引导管支承腔，所述内窥镜手术器械引导管支承在引导管支承腔上并且在所述的一对手把壳瓣彼此面对面配合后由一对手把壳瓣将内窥镜手术器械引导管限定。

4、在本发明的另一个具体的实施例中，在所述一对手把壳瓣上并且在对应于所述内窥镜手术器械引导管限定装置的位置各构成有一引导管夹座腔，所述的内窥镜手术器械引导管限定装置设置在所述引导管夹座腔内并且在所述一对手把壳瓣彼此面对面配合后由一对手把壳瓣将内窥镜手术器械引导管限定装置限定。

5、在本发明的又一个具体的实施例中，所述的内窥镜手术器械引导管限定装置包括一第一夹瓣ⅰ和一第二夹瓣ⅱ，第一夹瓣ⅰ朝向第二夹瓣ⅱ的一侧的长度方向构成有一横截面形状呈c字形的第一夹瓣腔ⅰ，而第二夹瓣ⅱ朝向第一夹瓣ⅰ的一侧的长度方向同样构成有一横截面形状呈c字形的第二夹瓣腔ⅱ，所述内窥镜手术器械引导管在对应于第一夹瓣ⅰ与第二夹瓣ⅱ的之间的区域由第一夹瓣ⅰ与第二夹瓣ⅱ限定，而第一夹瓣ⅰ以及第二夹瓣ⅱ位于所述引导管夹座腔内，并且当一对手把壳瓣彼此面对面配合后将由第一夹瓣ⅰ与第二夹瓣ⅱ彼此热熔融焊接固定为一体而构成的内窥镜手术器械引导管限定装置定位在所述引导管夹座腔内。

6、在本发明的再一个具体的实施例中，在所述引导管固定座上并且在对应于所述手术器械通道腔的位置插嵌有一橡胶塞插配孔，在该橡胶塞插配孔上插配有一橡胶塞，该橡胶塞的左侧延伸有一形状呈子弹头的橡胶塞端部，该橡胶塞端部探入所述手术器械通道腔内并且构成有一橡胶塞端部自闭合槽。

7、在本发明的还有一个具体的实施例中，所述橡胶塞为医用级硅橡胶塞。

8、在本发明的更而一个具体的实施例中，在所述引导管固定座上并且在对应于所述镜头组件固定管的位置开设有一镜头组件固定管通过孔，在对应于该镜头组件固定管通过孔的左端的位置嵌设有一密封圈，所述镜头组件固定管的右端在对应于所述镜头组件固定管通过孔的位置与所述密封圈密封滑动配合。

9、在本发明的进而一个具体的实施例中，在所引导管固定座上并且朝向所述镜头组件固定管活动控制块的一侧的上端开设有一控制块第一锁定螺孔ⅰ，而下端开设有一控制块第二锁定螺孔ⅱ，在所述镜头组件固定管活动控制块上配设有一用于将镜头组件固定管活动控制块连同所述镜头组件固定管的右端与控制块第一锁定螺孔ⅰ锁定或者与控制块第二锁定螺孔ⅱ锁定的控制块锁定螺栓，在控制块锁定螺栓的右端并且在对应于引导管固定座与镜头组件固定管活动控制块的相向一侧之间的区域配设有一横截面形状呈c字形的随机取放限位套。

10、在本发明的又更而一个具体的实施例中，所述的一对手把壳瓣通过构成于相向一侧的并且互为补偿的手把壳瓣嵌条槽与手把壳瓣嵌条的配合构成为整体的所述握捏手把。

11、在本发明的又进而一个具体的实施例中，所述的镜头组件包括led灯带限制套、led灯带和摄像头，led灯带限制套朝向所述镜头组件固定管的一侧与镜头组件固定管的右端端面固定，在led灯带限制套上构成有一限制套定位凸缘，当对所述镜头组件固定管活动控制块操作而由镜头组件固定管带动所述led灯带限制套向左移动至对应于所述内窥镜手术器械引导管腔的左腔口并且所述限制套定位凸缘被所述内窥镜组件定位腔定位的程度时，所述限制套定位凸缘与内窥镜手术器械引导管处于同一轴线上，当对镜头组件固定管活动控制块操作而由镜头组件固定管带动led灯带限制套并使所述限制套定位凸缘摆脱内窥镜组件定位腔的定位并且移动到内窥镜手术器械引导管腔外的程度时，led灯带限制套与腔体分隔壁的左端形成彼此贴靠的平行关系，led灯带嵌置在led灯带限制套的led灯带限制套腔的腔口部位的腔壁上，摄像头设置在led灯带限制套的led灯带限制套腔内并且朝向左，所述线路包括与led灯带以及与摄像头连接的电源线并且还包括与摄像头连接的信号线。

12、本发明提供的技术方案的技术效果在于：由于在微创手术开始之前能通过镜头组件固定管活动控制块的操作而由镜头组件固定管带动镜头组件向左移动至对应于内窥镜手术器械引导管腔的左腔口并且被内窥镜组件定位腔定位，从而使镜头组件的位置与内窥镜手术器械引导管处于同一轴线上，因而能够显著缩小手术开始前作为头端的插入端在插入时的直径，减轻插入人体组件过程中对患者组织的刺激和损伤以及保障手术的安全性和易操作性。
