一种防颠簸的救援治疗车的制作方法

本发明涉及医疗设备，特别涉及一种防颠簸的救援治疗车。

背景技术：

1、海上救援面临较大的困境往往是救治平面的颠簸不稳。在使用现有治疗车进行伤员处置时，车体不稳，容易移动，增大治疗车的使用难度。并且，在伤员救助完成后，由于船上设备较为简陋，使用过的医疗器械以及医疗废物不能及时的进行清理，只能待靠岸后才能使用专用的装置进行处理，所以现有医疗车很难适用海上陆舱在颠簸状态下的使用环境。

2、公开号为：cn114795760a所述的一种医用护理治疗车，包括车体和设置在其上端的操作平面，操作平面上端外侧分布有用于防护的围挡，操作平面所在的车体上开设有安装口，安装口位置设有用于提供操作面的活动平台架，活动平台架外侧设有用于对其进行防护的护盖板，护盖板连接用于带动其上下移动以实现位置切换的升降推动件，围挡两侧对称设有便于推动的把手；活动平台架包括两个水平设置的传输辊，两个传输辊上方对应设有两个抵压轴杆，抵压轴杆和传输辊之间绕设有一个皮带，其中一个传输辊端部连接用于带动其转动的传输电机，上侧的皮带构成了便于操作的支撑面，后期通过传输电机带动传输辊转动，从而实现对皮带的循环转动，以便快速清理操作面上的废料，皮带上下带面之间的车体中固定有一个用于洗涤的清洗组件，皮带表面开设有与清洗组件相对应的清洗缺口。

3、基于上述技术特征，出现的问题在于：现有技术中，治疗车通过扩大支撑范围来提高稳定性，但不适用于空间狭小的海上救援空间；同时该治疗车在使用后，医疗器具无法进行及时清洁处理，进而在后续的使用过程中，容易造成环境污染，甚至出现病菌传播。

4、因此，通过一种防颠簸的救援治疗车来解决上述问题很有必要。

技术实现思路

1、本发明的目的在于提供一种防颠簸的救援治疗车，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：一种防颠簸的救援治疗车，包括车箱，所述车箱的顶部开设开口，所述车箱的底部设置防颠组件；所述车箱上固定设置储液罐，所述车箱的顶部开口内固定安装与储液罐连通的喷淋头和水龙头；所述车箱内沿左右水平方向滑动设置两个竖置的传动板，所述车箱内固定安装驱动件，驱动件传动连接两个传动板，以驱动两个传动板滑动靠近或者远离；每个传动板上均转动安装两个沿前后水平方向横置的传动辊，四个传动辊传动套接在同一个传送带内，所述传送带的上、下皮带均沿左右水平方向传送，四个传动辊撑紧传送带；所述车箱内固定设置固定板，所述固定板上固定安装折弯机构；折弯机构传动连接传送带的上皮带，以使上皮带折弯成u字形；折弯后的上皮带与车箱的前、后箱体共同围成器具冲洗区，所述喷淋头位于器具冲洗区的上方；同时，其中一个传动板与车箱的箱体共同围成洗涤区，所述水龙头位于洗涤区的上方。

3、优选的，所述折弯机构包括第二电动推杆，所述第二电动推杆固定安装在固定板上；所述第二电动推杆的输出轴竖直朝上并且固定连接折弯板，所述折弯板上安装多个折弯件，每个折弯件均与传送带的上皮带抵接传动配合；多个折弯件均分为两组，两组折弯件一一对应，相互对应的两个折弯件关于传送带的上皮带前后对称；位于同一组的折弯件沿左右水平方向呈一字形排布。

4、优选的，所述折弯件包括两个转辊，两个转辊均与折弯板转动连接；两个转辊上下对置并且均沿前后水平方向布置；所述传送带的上皮带位于两个转辊之间，两个转辊与传送带的上皮带滚动接触。

5、优选的，所述车箱上固定设置废液收集箱，器具冲洗区和洗涤区均通过一个管道废液收集箱连通；与器具冲洗区连通的管道内固定设置滤网，所述滤网位于所在管道与器具冲洗区的连通处。

6、优选的，所述驱动件包括两个第一电动推杆，两个第一电动推杆均与车箱固定连接；两个第一电动推杆与两个传动板一一对应，每个第一电动推杆的输出轴均与对应传动板固定连接；两个传动板均与车箱限位滑动配合。

7、优选的，所述车箱的前、后侧内壁上均固定设置一个第一限位板和一个第二限位板，两个第一限位板、两个第二限位板均前后对置；其中一个传动板为u形支架，所述u形支架位于两个第一限位板之间并且与两个第一限位板限位滑动配合；另一传动板为隔板，所述隔板位于两个第二限位板之间并且与两个第二限位板限位滑动配合；所述传送带从u形支架的两个远端之间穿过，所述隔板与车箱的箱体共同围成洗涤区。

8、优选的，所述车箱内固定设置废物收集盒，所述废物收集盒的盒口朝上并且朝向传送带的下皮带；所述废物收集盒的顶部固定设置刮板，所述刮板与传送带的下皮带滑动抵接。

9、优选的，所述车箱上固定设置医疗箱，所述医疗箱内滑动安装多个按层排布的抽屉，所述抽屉内放置医疗用品。

10、优选的，防颠组件包括两个底座，两个所述底座与车箱底部之间均安装一个升降调节机构，两个升降调节机构同步运行；每个底座的底部均固定安装两个伸缩杆，每个伸缩杆内均内置缓冲弹簧，并且每个伸缩杆的输出轴上均安装一个万向轮。

11、优选的，所述升降调节机构包括一个双向丝杆和两个呈x形交叉设置的支撑杆；所述双向丝杆与底座转动连接，所述双向丝杆的两个螺纹段各螺纹连接一个滑块；每个滑块均与底座限位滑动配合；每个滑块的顶部均铰接一个支撑杆，每个支撑杆远离所铰接滑块的端部与车箱底部铰接。

12、本发明的技术效果和优点：

13、第一、本发明通过折弯机构折弯传送带的上皮带来形成器具冲洗区，由此便可通过喷淋头对使用后的医疗器具进行冲刷，防止造成环境污染，杜绝出现病菌传播。

14、第二、本发明在传送带的上皮带折弯后，形成了相对独立的器具冲洗区和洗涤区，两者在使用时互不干扰，不会出现交叉污染同时不会互相干扰，使用效果更好。

15、第三、本发明的两个底座和车箱之间均设置升降调节机构，可以对车箱的高度进行调节，从而调整车箱的重心高度，同时万向轮通过内置有缓冲弹簧的伸缩杆与车箱连接，由此可以使车箱保持平稳，不会随陆舱的移动而大幅度的活动。

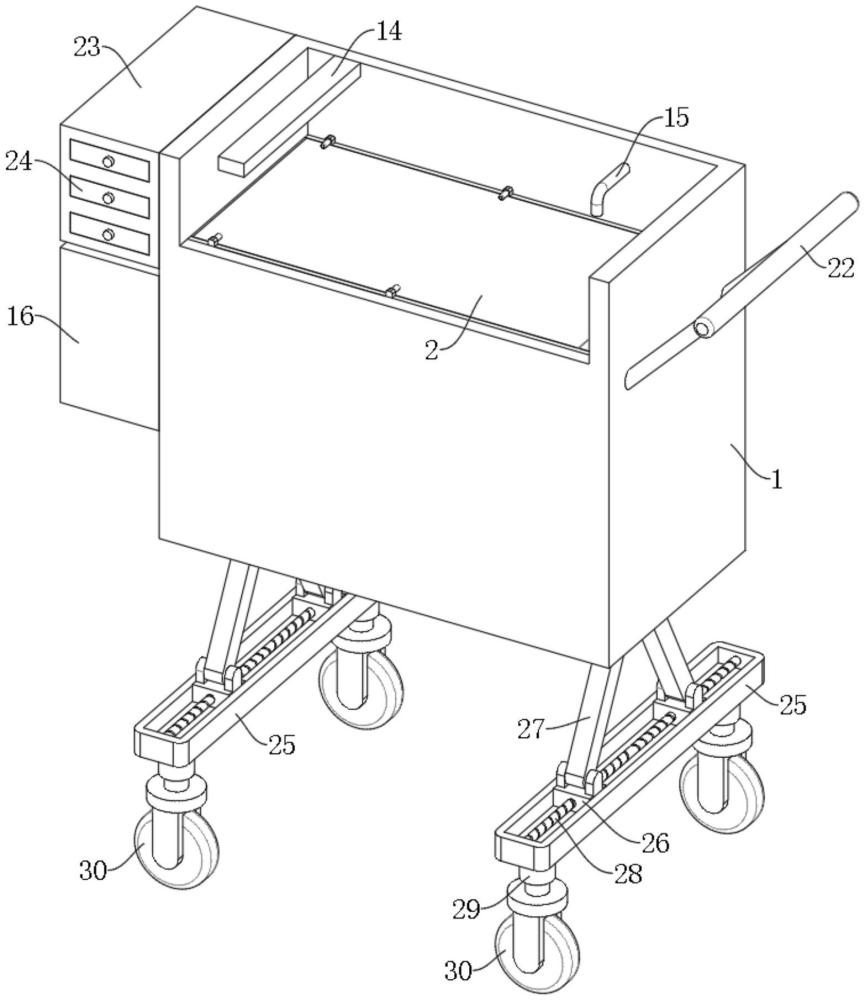

1.一种防颠簸的救援治疗车，包括车箱(1)，所述车箱(1)的顶部开设开口，其特征在于：所述车箱(1)的底部设置防颠组件；所述车箱(1)上固定设置储液罐(16)，所述车箱(1)的顶部开口内固定安装与储液罐(16)连通的喷淋头(14)和水龙头(15)；所述车箱(1)内沿左右水平方向滑动设置两个竖置的传动板，所述车箱(1)内固定安装驱动件，驱动件传动连接两个传动板，以驱动两个传动板滑动靠近或者远离；每个传动板上均转动安装两个沿前后水平方向横置的传动辊，四个传动辊传动套接在同一个传送带(2)内，所述传送带(2)的上、下皮带均沿左右水平方向传送，四个传动辊撑紧传送带(2)；所述车箱(1)内固定设置固定板(11)，所述固定板(11)上固定安装折弯机构；折弯机构传动连接传送带(2)的上皮带，以使上皮带折弯成u字形；折弯后的上皮带与车箱(1)的前、后箱体共同围成器具冲洗区，所述喷淋头(14)位于器具冲洗区的上方；同时，其中一个传动板与车箱(1)的箱体共同围成洗涤区，所述水龙头(15)位于洗涤区的上方。

2.根据权利要求1所述的一种防颠簸的救援治疗车，其特征在于：所述折弯机构包括第二电动推杆(10)，所述第二电动推杆(10)固定安装在固定板(11)上；所述第二电动推杆(10)的输出轴竖直朝上并且固定连接折弯板(8)，所述折弯板(8)上安装多个折弯件，每个折弯件均与传送带(2)的上皮带抵接传动配合；多个折弯件均分为两组，两组折弯件一一对应，相互对应的两个折弯件关于传送带(2)的上皮带前后对称；位于同一组的折弯件沿左右水平方向呈一字形排布。

3.根据权利要求2所述的一种防颠簸的救援治疗车，其特征在于：所述折弯件包括两个转辊(9)，两个转辊(9)均与折弯板(8)转动连接；两个转辊(9)上下对置并且均沿前后水平方向布置；所述传送带(2)的上皮带位于两个转辊(9)之间，两个转辊(9)与传送带(2)的上皮带滚动接触。

4.根据权利要求1所述的一种防颠簸的救援治疗车，其特征在于：所述车箱(1)上固定设置废液收集箱(20)，器具冲洗区和洗涤区均通过一个管道(21)废液收集箱(20)连通；与器具冲洗区连通的管道(21)内固定设置滤网(17)，所述滤网(17)位于所在管道(21)与器具冲洗区的连通处。

5.根据权利要求1所述的一种防颠簸的救援治疗车，其特征在于：所述驱动件包括两个第一电动推杆(7)，两个第一电动推杆(7)均与车箱(1)固定连接；两个第一电动推杆(7)与两个传动板一一对应，每个第一电动推杆(7)的输出轴均与对应传动板固定连接；两个传动板均与车箱(1)限位滑动配合。

6.根据权利要求5所述的一种防颠簸的救援治疗车，其特征在于：所述车箱(1)的前、后侧内壁上均固定设置一个第一限位板(12)和一个第二限位板(13)，两个第一限位板(12)、两个第二限位板(13)均前后对置；其中一个传动板为u形支架(3)，所述u形支架(3)位于两个第一限位板(12)之间并且与两个第一限位板(12)限位滑动配合；另一传动板为隔板(5)，所述隔板(5)位于两个第二限位板(13)之间并且与两个第二限位板(13)限位滑动配合；所述传送带(2)从u形支架(3)的两个远端之间穿过，所述隔板(5)与车箱(1)的箱体共同围成洗涤区。

7.根据权利要求1所述的一种防颠簸的救援治疗车，其特征在于：所述车箱(1)内固定设置废物收集盒(18)，所述废物收集盒(18)的盒口朝上并且朝向传送带(2)的下皮带；所述废物收集盒(18)的顶部固定设置刮板(19)，所述刮板(19)与传送带(2)的下皮带滑动抵接。

8.根据权利要求1所述的一种防颠簸的救援治疗车，其特征在于：所述车箱(1)上固定设置医疗箱(23)，所述医疗箱(23)内滑动安装多个按层排布的抽屉(24)，所述抽屉(24)内放置医疗用品。

9.根据权利要求1所述的一种防颠簸的救援治疗车，其特征在于：防颠组件包括两个底座(25)，两个所述底座(25)与车箱(1)底部之间均安装一个升降调节机构，两个升降调节机构同步运行；每个底座(25)的底部均固定安装两个伸缩杆(29)，每个伸缩杆(29)内均内置缓冲弹簧，并且每个伸缩杆(29)的输出轴上均安装一个万向轮(30)。

10.根据权利要求9所述的一种防颠簸的救援治疗车，其特征在于：所述升降调节机构包括一个双向丝杆(28)和两个呈x形交叉设置的支撑杆(27)；所述双向丝杆(28)与底座(25)转动连接，所述双向丝杆(28)的两个螺纹段各螺纹连接一个滑块(26)；每个滑块(26)均与底座(25)限位滑动配合；每个滑块(26)的顶部均铰接一个支撑杆(27)，每个支撑杆(27)远离所铰接滑块(26)的端部与车箱(1)底部铰接。
