一种便携式临床外科负压引流装置的制作方法

本发明涉及引流装置，具体为一种便携式临床外科负压引流装置。

背景技术：

1、引流是外科的核心理念，通过引流，临床外科医生完成对于疾病的观察、诊断及治疗工作，因此，对于目前大多数的外科手术而言，引流是非常重要并且及其必要的，特别是在很多感染性疾病、手术后并发症的处理中更加缺之不可，目前临床常用的被动引流装置有乳胶管、硅胶管，主动引流装置有负压管、双套管、三腔管等，但是现所使用的负压引流装置不够便携，使得患者在使用的过程中不能够进行自由的活动，需要患者长期卧床，这样很有可能就会导致患者因长期卧床引发各种临床并发症。

技术实现思路

1、本发明的目的在于提供一种便携式临床外科负压引流装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

3、一种便携式临床外科负压引流装置，包括负压泵和便携移动板，所述负压泵的一端固定设置有吸入管，另一端固定设置有排出管，且负压泵的下端开设有内置腔，所述内置腔中固定设置有承载固定杆，内置腔的两端对称开设有连接插孔，且内置腔的两侧对称开设有配合插孔，所述便携移动板的下端一侧固定安装有万向轮，所述万向轮之间的便携移动板上固定设置有承载立柱，便携移动板的另一侧两端对称固定设置有承载配合板，所述承载配合板上开设有安装承孔，便携移动板上对称开设有移动通道，且便携移动板上固定设置有支撑立柱，所述支撑立柱的上端固定设置有承载支撑板，所述承载支撑板上开设有定位凹槽，所述定位凹槽中插接有负压泵，且定位凹槽的内部两侧对称开设有联锁插孔，承载支撑板的两端对称固定设置有凸出块，所述凸出块上开设有支撑导孔，且承载支撑板上还对称固定板设置有延伸条，所述延伸条上开设有配合通道，所述配合通道中固定设置有承载内杆，且延伸条上固定设置有把手，所述负压泵和便携移动板上分别设置有便携式移动机构，通过便携式移动机构将负压泵固定在便携移动板上。

4、优选的，所述吸入管上安装有引流管，所述引流管上设置有插入管部，所述插入管部的端部开设有螺旋侧孔，引流管上固定设置有支管，所述支管上安装有封堵安装块。

5、优选的，所述封堵安装块上固定设置有内插柱，所述内插柱插接在支管中，且内插柱上开设有连通孔，所述连通孔贯通封堵安装块，且连通孔的两旁对称开设有连接通孔，所述连接通孔中插接有连接插杆，所述连接插杆固定设置在活动环上，连接插杆上套接有配合弹簧，且连接插杆上远离活动环的一头固定设置有封堵板。

6、优选的，所述便携式移动机构包括驱动连板、活动条板、旋转轴杆、连接活动架和配合铰板，所述驱动连板为两个，对称安装在内置腔的内部两端，且驱动连板的上端固定设置有配合柱，所述配合柱插接在连接插孔中，且配合柱下侧的驱动连板上开设有活动插孔，所述活动插孔中插接有承载固定杆，驱动连板的两侧对称固定设置有支撑载板，所述支撑载板上固定设置有连接条，所述连接条上开设有衔接通道，所述衔接通道连接有活动条板。

7、优选的，所述活动条板上固定设置有支撑插柱，所述支撑插柱插接在配合插孔中，且活动条板的两端对称固定设置有衔接插柱，所述衔接插柱插接在衔接通道中。

8、优选的，所述便携移动板上安装有旋转轴杆，所述旋转轴杆上固定设置有齿轮，且旋转轴杆的两头对称安装有移动轮，且旋转轴杆的两头对称套接有轴承，所述轴承安装在安装承孔中。

9、优选的，所述便携移动板上安装有连接活动架，所述连接活动架的一侧固定设置有支撑杆件，所述支撑杆件上固定设置有配合齿块，所述配合齿块与齿轮进行啮合，且连接活动架的另一侧铰接有连接铰杆，所述连接铰杆的上端铰接有活动承板。

10、优选的，所述活动承板上开设有移动导孔，所述移动导孔中插接有承载立柱，且活动承板上对称固定设置有支撑连杆，所述支撑连杆上固定设置有支撑盘。

11、优选的，所述连接活动架部分插接在移动通道中，且连接活动架的上端对称固定设置有连接横板，所述连接横板上固定设置有连接立板，所述连接立板的上端插接在配合通道中，且套接在承载内杆上，所述承载内杆上套接有连接弹簧。

12、优选的，所述连接立板的上端固定设置有配合连板，所述配合连板上开设有插接通道，且配合连板上铰接有配合铰板，所述配合铰板的另一头铰接有活动铰板，所述活动铰板上固定设置有插接顶柱，所述插接顶柱插接在支撑导孔中。

13、与现有技术相比，本发明的有益效果是：本发明结构设置合理，功能性强，具有以下优点：

14、1.将负压泵放置在便携移动板上，当患者需要进行走动时，可以推着便携移动板进行移动，进而可以带动负压泵进行移动的同时便携移动板可以对患者起到一定的支撑作用，辅助患者进行移动，非常的便携，使得负压引流装置可以跟随患者一起进行移动，方便患者的使用。

15、2.在负压引流装置的移动时，患者手握把手然后拉动连接立板即可使得配合齿块与齿轮相分离，同时也将带动活动承板往上移动，使得支撑盘不再与地面相接触，这样即可实现负压引流装置处于解锁状态，方便推动负压引流装置进行移动，当不需要其进行移动时，释放连接立板即可使得配合齿块进行复位，锁定旋转轴杆同时支撑盘与地面相接触，这样即可使得衔接移动板处于锁定状态，保证其稳定性，不会发生移动。

16、3.另外，拉动连接立板进行便携移动板的移动时，随着连接立板的移动将使得插接顶柱插接到连接插孔中，实现负压泵与便携移动板的第一层固定连接，而随着插接顶柱的移动其将推动驱动连板进行移动，进而在驱动连板的作用下将带动活动条板进行移动，使得活动条板上的支撑插柱插接到联锁插孔中，实现负压泵与便携移动板的第二层固定连接，充分保证了负压泵在移动的过程中的稳定性，而当连接立板进行复位时，负压泵即处于解锁状态，可以将其快速取下，非常的方便，再者在引流管上安装有封堵安装块，在使用过程中有时会发生因组织广泛贴壁包裹导致无法引流、管腔内负压较大，此时连通孔在负压吸引下自行打开，前端管腔负压消失，贴合组织松开，再次恢复正常状态，且还可以经连通孔注射药物或者生理盐水，以达到冲洗的目的。

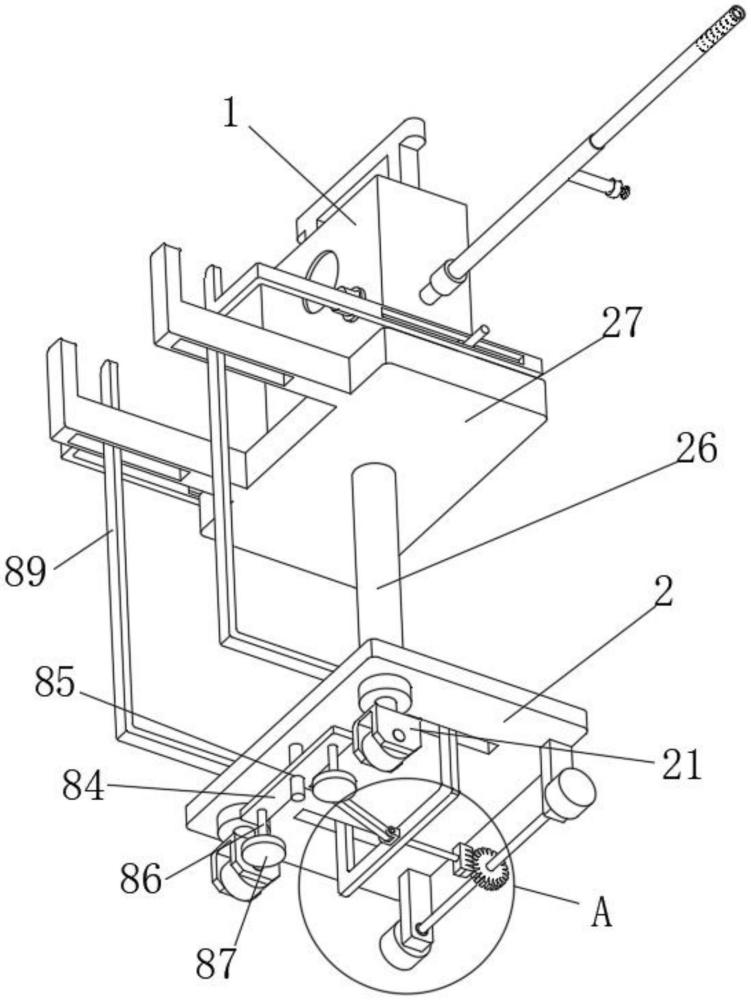

1.一种便携式临床外科负压引流装置，包括负压泵(1)和便携移动板(2)，其特征在于：所述负压泵(1)的一端固定设置有吸入管(11)，另一端固定设置有排出管(12)，且负压泵(1)的下端开设有内置腔(13)，所述内置腔(13)中固定设置有承载固定杆(131)，内置腔(13)的两端对称开设有连接插孔(14)，且内置腔(13)的两侧对称开设有配合插孔(15)，所述便携移动板(2)的下端一侧固定安装有万向轮(21)，所述万向轮(21)之间的便携移动板(2)上固定设置有承载立柱(22)，便携移动板(2)的另一侧两端对称固定设置有承载配合板(23)，所述承载配合板(23)上开设有安装承孔(24)，便携移动板(2)上对称开设有移动通道(25)，且便携移动板(2)上固定设置有支撑立柱(26)，所述支撑立柱(26)的上端固定设置有承载支撑板(27)，所述承载支撑板(27)上开设有定位凹槽(271)，所述定位凹槽(271)中插接有负压泵(1)，且定位凹槽(271)的内部两侧对称开设有联锁插孔(272)，承载支撑板(27)的两端对称固定设置有凸出块(273)，所述凸出块(273)上开设有支撑导孔(274)，且承载支撑板(27)上还对称固定板设置有延伸条(28)，所述延伸条(28)上开设有配合通道(281)，所述配合通道(281)中固定设置有承载内杆(282)，且延伸条(28)上固定设置有把手(29)，所述负压泵(1)和便携移动板(2)上分别设置有便携式移动机构，通过便携式移动机构将负压泵(1)固定在便携移动板(2)上。

2.根据权利要求1所述的一种便携式临床外科负压引流装置，其特征在于：所述吸入管(11)上安装有引流管(3)，所述引流管(3)上设置有插入管部(31)，所述插入管部(31)的端部开设有螺旋侧孔(32)，引流管(3)上固定设置有支管(33)，所述支管(33)上安装有封堵安装块(4)。

3.根据权利要求2所述的一种便携式临床外科负压引流装置，其特征在于：所述封堵安装块(4)上固定设置有内插柱(41)，所述内插柱(41)插接在支管(33)中，且内插柱(41)上开设有连通孔(42)，所述连通孔(42)贯通封堵安装块(4)，且连通孔(42)的两旁对称开设有连接通孔(43)，所述连接通孔(43)中插接有连接插杆(45)，所述连接插杆(45)固定设置在活动环(44)上，连接插杆(45)上套接有配合弹簧(46)，且连接插杆(45)上远离活动环(44)的一头固定设置有封堵板(47)。

4.根据权利要求3所述的一种便携式临床外科负压引流装置，其特征在于：所述便携式移动机构包括驱动连板(5)、活动条板(6)、旋转轴杆(7)、连接活动架(8)和配合铰板(9)，所述驱动连板(5)为两个，对称安装在内置腔(13)的内部两端，且驱动连板(5)的上端固定设置有配合柱(51)，所述配合柱(51)插接在连接插孔(14)中，且配合柱(51)下侧的驱动连板(5)上开设有活动插孔(52)，所述活动插孔(52)中插接有承载固定杆(131)，驱动连板(5)的两侧对称固定设置有支撑载板(53)，所述支撑载板(53)上固定设置有连接条(54)，所述连接条(54)上开设有衔接通道(55)，所述衔接通道(55)连接有活动条板(6)。

5.根据权利要求4所述的一种便携式临床外科负压引流装置，其特征在于：所述活动条板(6)上固定设置有支撑插柱(61)，所述支撑插柱(61)插接在配合插孔(15)中，且活动条板(6)的两端对称固定设置有衔接插柱(62)，所述衔接插柱(62)插接在衔接通道(55)中。

6.根据权利要求5所述的一种便携式临床外科负压引流装置，其特征在于：所述便携移动板(2)上安装有旋转轴杆(7)，所述旋转轴杆(7)上固定设置有齿轮(71)，且旋转轴杆(7)的两头对称安装有移动轮(72)，且旋转轴杆(7)的两头对称套接有轴承(73)，所述轴承(73)安装在安装承孔(24)中。

7.根据权利要求6所述的一种便携式临床外科负压引流装置，其特征在于：所述便携移动板(2)上安装有连接活动架(8)，所述连接活动架(8)的一侧固定设置有支撑杆件(81)，所述支撑杆件(81)上固定设置有配合齿块(82)，所述配合齿块(82)与齿轮(71)进行啮合，且连接活动架(8)的另一侧铰接有连接铰杆(83)，所述连接铰杆(83)的上端铰接有活动承板(84)。

8.根据权利要求7所述的一种便携式临床外科负压引流装置，其特征在于：所述活动承板(84)上开设有移动导孔(85)，所述移动导孔(85)中插接有承载立柱(22)，且活动承板(84)上对称固定设置有支撑连杆(86)，所述支撑连杆(86)上固定设置有支撑盘(87)。

9.根据权利要求8所述的一种便携式临床外科负压引流装置，其特征在于：所述连接活动架(8)部分插接在移动通道(25)中，且连接活动架(8)的上端对称固定设置有连接横板(88)，所述连接横板(88)上固定设置有连接立板(89)，所述连接立板(89)的上端插接在配合通道(281)中，且套接在承载内杆(282)上，所述承载内杆(282)上套接有连接弹簧(891)。

10.根据权利要求9所述的一种便携式临床外科负压引流装置，其特征在于：所述连接立板(89)的上端固定设置有配合连板(892)，所述配合连板(892)上开设有插接通道(893)，且配合连板(892)上铰接有配合铰板(9)，所述配合铰板(9)的另一头铰接有活动铰板(91)，所述活动铰板(91)上固定设置有插接顶柱(92)，所述插接顶柱(92)插接在支撑导孔(274)中。
