一种糖尿病患者血管神经理疗装置

本发明涉及糖尿病理疗，具体说是一种糖尿病患者血管神经理疗装置。

背景技术：

1、糖尿病是一种以高血糖为特征的代谢性疾病。由于糖尿病以一种慢病，会牵涉到全身各个脏器功能，患有糖尿病以后，会伴有很多并发症，这些并发症对全身各个脏器都会造成不同程度的损伤，在这种情况下，糖尿病的综合管理就显得尤为重要，例如家庭、患者、医生等，多方共同努力，控制好血糖问题，同时解决好包括心脏、大脑、肾脏等一系列并发症问题，才能够做好糖尿病的全程管理工作。

2、糖尿病患者在治疗过程中，因为血管神经受损会产生多种不同的并发症，为了减轻并发症的发病率，或者对于并发症进行有效治疗，通常会使用到并发症理疗装置，其中糖尿病足则是众多并发症中的一种，在对于糖尿病足的理疗过程中，需要将糖尿病患者的足部浸泡在药水当中，但是目前针对糖尿病足药水浸泡都是通过人工将药液混合后再注入药盆中进行浸泡，浸泡的时候需要人工洗涤，而且在浸泡同时在浸泡的时候时间过长药液会变凉，从而影响整体的浸泡效率。

技术实现思路

1、针对现有技术中的问题，本发明提供了一种糖尿病患者血管神经理疗装置。

2、本发明解决其技术问题所采用的技术方案是：一种糖尿病患者血管神经理疗装置，包括底板，所述底板上端一侧固定连接有一侧带有排出管的洗脚桶，所述洗脚桶靠近下端位置内壁固定连接有隔板，所述隔板贯穿开设有若干个贯穿孔，所述洗脚桶两侧靠近上端位置内侧壁开设有第一滑槽，所述洗脚桶另两侧内壁开设有呈对称设置的第二滑槽，所述洗脚桶靠近下端位置的侧壁固定连接有l形管，所述l形管远离洗脚桶的一侧内部固定连接有竖杆，所述竖杆和洗脚桶内壁通过轴承共同转动连接有转杆，所述转杆靠近l形管的一侧杆壁固定套接有第一锥形齿轮，且所述转杆远离竖杆的一侧杆壁固定连接有若干个呈阵列设置的拨片，所述转杆靠近竖杆的一侧杆壁固定连接有呈对称设置的驱动扇叶，所述驱动扇叶位于l形管内部，所述隔板靠近第一锥形齿轮的一侧通过轴承转动连接有往复丝杆，所述往复丝杆底端固定连接有第二锥形齿轮，所述第二锥形齿轮啮合连接在第一锥形齿轮上，所述往复丝杆杆壁螺纹连接有螺套，所述螺套靠近第一滑槽的一侧固定连接有第一滑杆，所述第一滑杆远离螺套的一侧滑动连接在第一滑槽内部，所述螺套远离第一滑杆的一侧固定连接固定块，所述固定块远离螺套的一侧固定连接有横板，所述横板两侧均固定连接有第二滑杆，所述第二滑杆远离横板的一侧滑动连接在第二滑槽内部，且所述横板远离螺套的一侧固定连接有呈对称设置的弧形板，所述弧形板内均固定连接有若干个按摩块。

3、具体的，所述底板远离洗脚桶的一侧上端通过支架固定连接有混合箱，所述混合箱底端固定连接在l形管上端，且所述混合箱和l形管相连通，所述混合箱内壁固定连接有对称设置的电阻加热块，所述混合箱上端一侧侧壁贯穿开设有进料孔，所述混合箱上端固定连接有驱动电机，所述驱动电机输出端固定连接有驱动杆，所述驱动杆两端杆壁固定连接有呈对称设置的混合板。

4、具体的，所述底板靠近混合箱的一侧上端固定连接还有水泵，所述水泵输入端固定连接有第一连接管，所述第一连接管远离水泵的一侧固定连接在洗脚桶底端内部，所述水泵输出端固定连接有第二连接管，所述第二连接管远离水泵的一侧贯穿混合箱箱壁并延伸至混合箱内部。

5、具体的，所述往复丝杆顶端固定连接有限位块，所述限位块比螺套大。

6、具体的，所述驱动电机外部固定连接有安装架，所述安装架下端固定连接在混合箱上端外箱壁。

7、具体的，所述底板下端两侧边角处固定连接有呈对称设置的自锁万向轮。

8、具体的，所述洗脚桶底端的排出管、l形管、第一连接管和第二连接管管壁均安装有阀门。

9、本发明的有益效果：

10、（1）本发明所述的一种糖尿病患者血管神经理疗装置，通过设置l形管方便在水流流动的时候配合扇叶带动转杆和锥形齿轮转动，可以不断带动洗脚桶底端药液带动，从而对脚底不断冲洗浸泡，同时带动往复丝杆和螺套，从而同步在治疗糖尿病足的时候可以不断带动弧形板升降，进行清洗和按摩，进一步增加对足部和药液的吸收，方便进行使用。

11、（2）本发明所述的一种糖尿病患者血管神经理疗装置，通过设置驱动电机、驱动杆和混合板方便自动混合药液，增加整体的混合效率，降低使用者的劳动强度，同时配合内部的电阻加热块和水泵，可以持续带动水流动加热使用，同时在使用的时候不断冲洗和按摩。

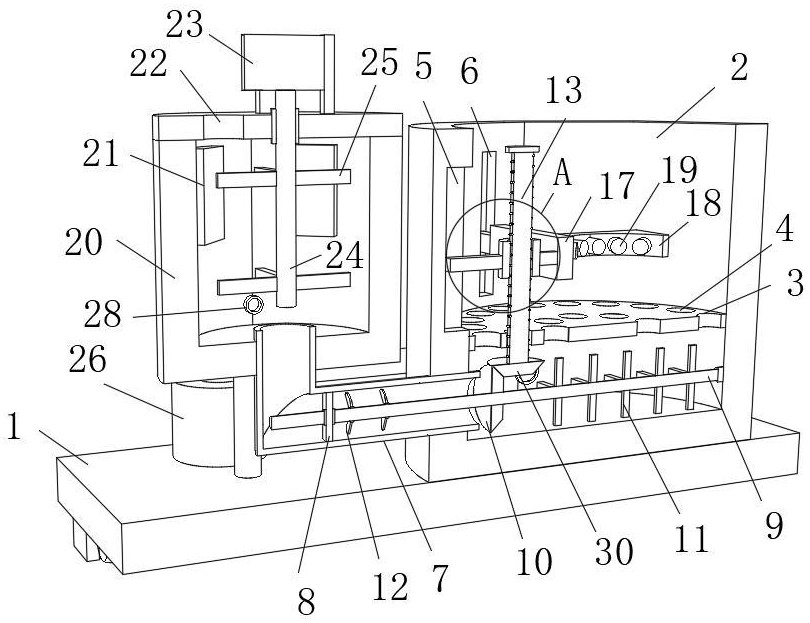

1.一种糖尿病患者血管神经理疗装置，其特征在于：包括底板（1），所述底板（1）上端一侧固定连接有一侧带有排出管的洗脚桶（2），所述洗脚桶（2）靠近下端位置内壁固定连接有隔板（3），所述隔板（3）贯穿开设有若干个贯穿孔（4），所述洗脚桶（2）两侧靠近上端位置内侧壁开设有第一滑槽（5），所述洗脚桶（2）另两侧内壁开设有呈对称设置的第二滑槽（6），所述洗脚桶（2）靠近下端位置的侧壁固定连接有l形管（7），所述l形管（7）远离洗脚桶（2）的一侧内部固定连接有竖杆（8），所述竖杆（8）和洗脚桶（2）内壁通过轴承共同转动连接有转杆（9），所述转杆（9）靠近l形管（7）的一侧杆壁固定套接有第一锥形齿轮（10），且所述转杆（9）远离竖杆（8）的一侧杆壁固定连接有若干个呈阵列设置的拨片（11），所述转杆（9）靠近竖杆（8）的一侧杆壁固定连接有呈对称设置的驱动扇叶（12），所述驱动扇叶（12）位于l形管（7）内部，所述隔板（3）靠近第一锥形齿轮（10）的一侧通过轴承转动连接有往复丝杆（13），所述往复丝杆（13）底端固定连接有第二锥形齿轮（30），所述第二锥形齿轮（30）啮合连接在第一锥形齿轮（10）上，所述往复丝杆（13）杆壁螺纹连接有螺套（14），所述螺套（14）靠近第一滑槽（5）的一侧固定连接有第一滑杆（15），所述第一滑杆（15）远离螺套（14）的一侧滑动连接在第一滑槽（5）内部，所述螺套（14）远离第一滑杆（15）的一侧固定连接固定块（16），所述固定块（16）远离螺套（14）的一侧固定连接有横板（17），所述横板（17）两侧均固定连接有第二滑杆（29），所述第二滑杆（29）远离横板（17）的一侧滑动连接在第二滑槽（6）内部，且所述横板（17）远离螺套（14）的一侧固定连接有呈对称设置的弧形板（18），所述弧形板（18）内均固定连接有若干个按摩块（19）。

2.根据权利要求1所述的一种糖尿病患者血管神经理疗装置，其特征在于：所述底板（1）远离洗脚桶（2）的一侧上端通过支架固定连接有混合箱（20），所述混合箱（20）底端固定连接在l形管（7）上端，且所述混合箱（20）和l形管（7）相连通，所述混合箱（20）内壁固定连接有对称设置的电阻加热块（21），所述混合箱（20）上端一侧侧壁贯穿开设有进料孔（22），所述混合箱（20）上端固定连接有驱动电机（23），所述驱动电机（23）输出端固定连接有驱动杆（24），所述驱动杆（24）两端杆壁固定连接有呈对称设置的混合板（25）。

3.根据权利要求1所述的一种糖尿病患者血管神经理疗装置，其特征在于：所述底板（1）靠近混合箱（20）的一侧上端固定连接还有水泵（26），所述水泵（26）输入端固定连接有第一连接管（27），所述第一连接管（27）远离水泵（26）的一侧固定连接在洗脚桶（2）底端内部，所述水泵（26）输出端固定连接有第二连接管（28），所述第二连接管（28）远离水泵（26）的一侧贯穿混合箱（20）箱壁并延伸至混合箱（20）内部。

4.根据权利要求1所述的一种糖尿病患者血管神经理疗装置，其特征在于：所述往复丝杆（13）顶端固定连接有限位块，所述限位块比螺套（14）大。

5.根据权利要求2所述的一种糖尿病患者血管神经理疗装置，其特征在于：所述驱动电机（23）外部固定连接有安装架，所述安装架下端固定连接在混合箱（20）上端外箱壁。

6.根据权利要求1所述的一种糖尿病患者血管神经理疗装置，其特征在于：所述底板（1）下端两侧边角处固定连接有呈对称设置的自锁万向轮。

7.根据权利要求1所述的一种糖尿病患者血管神经理疗装置，其特征在于：所述洗脚桶（2）底端的排出管、l形管（7）、第一连接管（27）和第二连接管（28）管壁均安装有阀门。
