一种用于急诊护理的催吐装置的制作方法

本发明属于医疗器械，具体的说是一种用于急诊护理的催吐装置。

背景技术：

1、医学上的催吐通常是在紧急情况下使用的一种治疗手段，例如中毒或误食物品后需要立即清除胃内毒物。医学上的催吐并非指鼓励或支持自发性的呕吐行为，而是作为一种医疗急救手段来使用。

2、现有采用催吐装置大多是通过对患者的舌根处进行刺激，来使患者呕吐将胃内毒物排出，例如采用将压舌棒伸至患者咽喉处的方式进行催吐，这种方法通过直接刺激咽喉后壁的敏感区域，迅速引发呕吐反射，从而帮助患者迅速排出胃内容物。然而，尽管其操作简便，但催吐方式的单一性也暴露了一些局限性，由于每位患者的生理结构、耐受程度及病情状况各不相同，单一依赖压舌棒刺激咽喉可能无法在所有情况下都达到理想的催吐效果，对于某些患者而言，特别是那些咽喉反射较弱或处于昏迷、意识不清状态的患者，单纯的压舌棒刺激可能不足以触发强烈的呕吐反应，导致催吐效果不佳。

技术实现思路

1、为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。

2、本发明解决其技术问题所采用的技术方案是：本发明所述的一种用于急诊护理的催吐装置，包括俯卧板，所述俯卧板的内部安装有舌根部辅助触碰组件和腹部辅助推压组件，所述舌根部辅助触碰组件包括塑性气囊和塑胶触碰弯杆，所述舌根部辅助触碰组件通过塑性气囊的反复形变促使塑胶触碰弯杆进行往复运动对患者舌根部进行触碰催吐，所述腹部辅助推压组件包括腹部推压杆，所述腹部辅助推压组件通过腹部推压杆的往复运动对患者的腹部进行反复推压催吐。

3、优选的，所述舌根部辅助触碰组件还包括安装罩，所述安装罩固定安装在俯卧板的内侧，且塑性气囊安装在安装罩的内部，所述塑性气囊的一侧连通有连通管，所述连通管远离塑性气囊的一端可拆卸连通有连通套筒，所述连通套筒的内部活动密封安装有密封推板，所述密封推板的一侧与塑胶触碰弯杆的一端固定连接，所述密封推板的另一侧固定安装有复位弹簧一，所述复位弹簧一远离密封推板的一端与连通套筒内腔的一侧固定连接，所述塑胶触碰弯杆活动安装在连通套筒远离连通管的一端。

4、优选的，所述连通套筒的外侧活动套接安装有调节套环，所述调节套环的外侧固定安装有撑口咬环。

5、优选的，所述腹部辅助推压组件还包括弧形撑块和配重杆，所述弧形撑块的一侧固定安装有弯折推板，所述弯折推板的底部呈对称固定安装有两个移动滑块，所述配重杆的两侧均固定安装有滑槽框，所述滑槽框的顶部均开设有支撑滑槽，所述弧形撑块位于配重杆的一侧，所述腹部推压杆的外侧呈对称固定安装有两个支撑滑块，两个所述支撑滑块分别滑动安装在两个支撑滑槽的内侧。

6、优选的，所述腹部推压杆的两端均转动安装有移动杆，所述俯卧板的内部呈对称固定安装有两个轨道槽板，两个所述轨道槽板的内部均开设有弧形轨槽，所述移动杆活动安装在弧形轨槽的内侧。

7、优选的，所述俯卧板的内部呈对称开设有两个移动滑槽，两个所述移动滑槽的内部安装有复位弹簧二，两个所述移动滑块分别滑动安装在两个移动滑槽的内侧，所述复位弹簧二的一端与移动滑块的一侧固定连接，且复位弹簧二的另一端与移动滑槽的内壁固定连接，所述俯卧板的内部呈对称开设有两个收纳放置槽，两个所述收纳放置槽的内部均安装有复位弹簧三，所述复位弹簧三的顶部与配重杆的底部固定连接，且复位弹簧三的底部与收纳放置槽的内壁固定连接。

8、优选的，所述俯卧板的内部安装有驱动组件，所述驱动组件用于驱动舌根部辅助触碰组件和腹部辅助推压组件进行运作，所述驱动组件包括四个传动轮和驱动电机，所述驱动电机的输出端与其中一个传动轮的一侧固定连接，且驱动电机固定安装在俯卧板的内侧，四个所述传动轮均转动安装在俯卧板的内侧，相邻两个所述传动轮的外侧均套接安装有传动带，所述传动带的外侧固定安装有多个拨动推杆，且拨动推杆的位置与弯折推板的两端相对应，其中两个所述传动轮的相对侧固定安装有十字挤压杆，所述十字挤压杆位于塑性气囊的一侧。

9、优选的，所述俯卧板的内部开设有调节滑框，所述调节滑框的两侧均开设有调节滑槽一，所述俯卧板底部呈对称开设有两个调节滑槽二，两个所述调节滑槽二的顶部分别与调节滑槽一远离调节滑框的一端相连通，所述调节滑框的内部滑动安装有调节块，所述调节块的内部开设有呕吐物落料槽，所述调节块的两侧均固定安装有调节滑块一，且调节滑块一滑动安装在调节滑槽一的内侧，所述调节滑块一远离调节块的一端固定安装有调节滑块二，且调节滑块二滑动安装在调节滑槽二的内侧，所述调节滑块二的底部均固定安装有连接板，所述连接板的底部均呈对称安装有两个吸附磁铁，所述吸附磁铁的底部均吸附安装有铁片，所述铁片的底部固定安装有收集袋。

10、优选的，所述俯卧板的顶部固定安装有弹性布带，所述弹性布带位于腹部推压杆的正上方。

11、优选的，所述俯卧板的底部安装有支撑调节组件，所述支撑调节组件用于支撑和调节俯卧板的高度，所述支撑调节组件包括支撑底板，所述支撑底板的顶部固定安装有支撑外筒，所述支撑外筒的内部活动套接安装有支撑内杆，且支撑内杆的顶部与俯卧板的底部固定连接，所述支撑底板的顶部开设有移动槽，所述移动槽的内部转动安装有螺纹杆，所述移动槽的内部活动安装有铰接杆，所述支撑外筒的一侧开设有矩形槽，所述铰接杆活动安装在移动槽内部的一端螺纹连接在螺纹杆的外侧，所述铰接杆的另一端与支撑内杆的一侧固定连接，且滑动安装在矩形槽的内侧。

12、本发明的有益效果如下：

13、1.本发明所述的一种用于急诊护理的催吐装置，通过病人的上半身俯卧在俯卧板的顶部，采取俯卧的体位，有助于保证排泄物顺利呕吐出来，有助于病人进行呕吐，并且通过塑性气囊的反复形变促使塑胶触碰弯杆进行往复运动对患者舌根部进行触碰，轻轻按压舌根部位，对咽喉进行刺激，引发机体发生条件反射，从而出现呕吐反应，实现催吐。

14、2.本发明所述的一种用于急诊护理的催吐装置，通过弯折推板移动时可以推动弧形撑块进行移动，从而使弧形撑块远离弯折推板的一端插入到配重杆的底部，并且会将配重杆向上抬高，从而使两个滑槽框向上移动，从而通过支撑滑块推动腹部推压杆向上移动，对患者的腹部进行按压，按压腹部会增加腹腔内的压力，对胃产生挤压作用，可以刺激胃肠蠕动，有助于将胃内容物推向食管并引发呕吐。

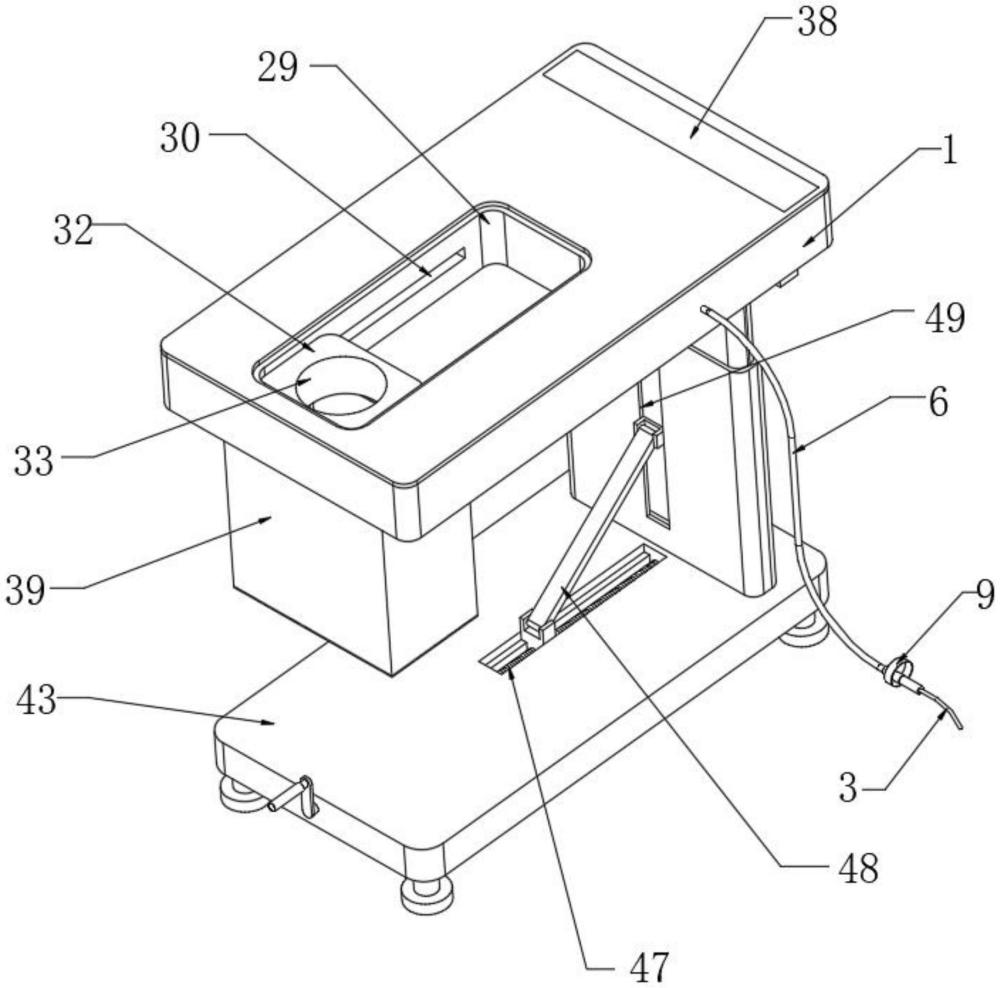

1.一种用于急诊护理的催吐装置，其特征在于：包括俯卧板(1)，所述俯卧板(1)的内部安装有舌根部辅助触碰组件和腹部辅助推压组件，所述舌根部辅助触碰组件包括塑性气囊(2)和塑胶触碰弯杆(3)，所述舌根部辅助触碰组件通过塑性气囊(2)的反复形变促使塑胶触碰弯杆(3)进行往复运动对患者舌根部进行触碰催吐，所述腹部辅助推压组件包括腹部推压杆(4)，所述腹部辅助推压组件通过腹部推压杆(4)的往复运动对患者的腹部进行反复推压催吐。

2.根据权利要求1所述的一种用于急诊护理的催吐装置，其特征在于：所述舌根部辅助触碰组件还包括安装罩(5)，所述安装罩(5)固定安装在俯卧板(1)的内侧，且塑性气囊(2)安装在安装罩(5)的内部，所述塑性气囊(2)的一侧连通有连通管(6)，所述连通管(6)远离塑性气囊(2)的一端可拆卸连通有连通套筒(7)，所述连通套筒(7)的内部活动密封安装有密封推板(41)，所述密封推板(41)的一侧与塑胶触碰弯杆(3)的一端固定连接，所述密封推板(41)的另一侧固定安装有复位弹簧一(42)，所述复位弹簧一(42)远离密封推板(41)的一端与连通套筒(7)内腔的一侧固定连接，所述塑胶触碰弯杆(3)活动安装在连通套筒(7)远离连通管(6)的一端。

3.根据权利要求2所述的一种用于急诊护理的催吐装置，其特征在于：所述连通套筒(7)的外侧活动套接安装有调节套环(8)，所述调节套环(8)的外侧固定安装有撑口咬环(9)。

4.根据权利要求3所述的一种用于急诊护理的催吐装置，其特征在于：所述腹部辅助推压组件还包括弧形撑块(10)和配重杆(13)，所述弧形撑块(10)的一侧固定安装有弯折推板(11)，所述弯折推板(11)的底部呈对称固定安装有两个移动滑块(12)，所述配重杆(13)的两侧均固定安装有滑槽框(14)，所述滑槽框(14)的顶部均开设有支撑滑槽(15)，所述弧形撑块(10)位于配重杆(13)的一侧，所述腹部推压杆(4)的外侧呈对称固定安装有两个支撑滑块(17)，两个所述支撑滑块(17)分别滑动安装在两个支撑滑槽(15)的内侧。

5.根据权利要求4所述的一种用于急诊护理的催吐装置，其特征在于：所述腹部推压杆(4)的两端均转动安装有移动杆(16)，所述俯卧板(1)的内部呈对称固定安装有两个轨道槽板(18)，两个所述轨道槽板(18)的内部均开设有弧形轨槽(19)，所述移动杆(16)活动安装在弧形轨槽(19)的内侧。

6.根据权利要求5所述的一种用于急诊护理的催吐装置，其特征在于：所述俯卧板(1)的内部呈对称开设有两个移动滑槽(20)，两个所述移动滑槽(20)的内部安装有复位弹簧二(21)，两个所述移动滑块(12)分别滑动安装在两个移动滑槽(20)的内侧，所述复位弹簧二(21)的一端与移动滑块(12)的一侧固定连接，且复位弹簧二(21)的另一端与移动滑槽(20)的内壁固定连接，所述俯卧板(1)的内部呈对称开设有两个收纳放置槽(22)，两个所述收纳放置槽(22)的内部均安装有复位弹簧三(23)，所述复位弹簧三(23)的顶部与配重杆(13)的底部固定连接，且复位弹簧三(23)的底部与收纳放置槽(22)的内壁固定连接。

7.根据权利要求6所述的一种用于急诊护理的催吐装置，其特征在于：所述俯卧板(1)的内部安装有驱动组件，所述驱动组件用于驱动舌根部辅助触碰组件和腹部辅助推压组件进行运作，所述驱动组件包括四个传动轮(24)和驱动电机(25)，所述驱动电机(25)的输出端与其中一个传动轮(24)的一侧固定连接，且驱动电机(25)固定安装在俯卧板(1)的内侧，四个所述传动轮(24)均转动安装在俯卧板(1)的内侧，相邻两个所述传动轮(24)的外侧均套接安装有传动带(26)，所述传动带(26)的外侧固定安装有多个拨动推杆(27)，且拨动推杆(27)的位置与弯折推板(11)的两端相对应，其中两个所述传动轮(24)的相对侧固定安装有十字挤压杆(28)，所述十字挤压杆(28)位于塑性气囊(2)的一侧。

8.根据权利要求7所述的一种用于急诊护理的催吐装置，其特征在于：所述俯卧板(1)的内部开设有调节滑框(29)，所述调节滑框(29)的两侧均开设有调节滑槽一(30)，所述俯卧板(1)底部呈对称开设有两个调节滑槽二(31)，两个所述调节滑槽二(31)的顶部分别与调节滑槽一(30)远离调节滑框(29)的一端相连通，所述调节滑框(29)的内部滑动安装有调节块(32)，所述调节块(32)的内部开设有呕吐物落料槽(33)，所述调节块(32)的两侧均固定安装有调节滑块一(34)，且调节滑块一(34)滑动安装在调节滑槽一(30)的内侧，所述调节滑块一(34)远离调节块(32)的一端固定安装有调节滑块二(35)，且调节滑块二(35)滑动安装在调节滑槽二(31)的内侧，所述调节滑块二(35)的底部均固定安装有连接板(36)，所述连接板(36)的底部均呈对称安装有两个吸附磁铁(37)，所述吸附磁铁(37)的底部均吸附安装有铁片(40)，所述铁片(40)的底部固定安装有收集袋(39)。

9.根据权利要求8所述的一种用于急诊护理的催吐装置，其特征在于：所述俯卧板(1)的顶部固定安装有弹性布带(38)，所述弹性布带(38)位于腹部推压杆(4)的正上方。

10.根据权利要求9所述的一种用于急诊护理的催吐装置，其特征在于：所述俯卧板(1)的底部安装有支撑调节组件，所述支撑调节组件用于支撑和调节俯卧板(1)的高度，所述支撑调节组件包括支撑底板(43)，所述支撑底板(43)的顶部固定安装有支撑外筒(44)，所述支撑外筒(44)的内部活动套接安装有支撑内杆(45)，且支撑内杆(45)的顶部与俯卧板(1)的底部固定连接，所述支撑底板(43)的顶部开设有移动槽(46)，所述移动槽(46)的内部转动安装有螺纹杆(47)，所述移动槽(46)的内部活动安装有铰接杆(48)，所述支撑外筒(44)的一侧开设有矩形槽(49)，所述铰接杆(48)活动安装在移动槽(46)内部的一端螺纹连接在螺纹杆(47)的外侧，所述铰接杆(48)的另一端与支撑内杆(45)的一侧固定连接，且滑动安装在矩形槽(49)的内侧。
