输液管截止控制装置、电路及输液报警器的制作方法

本实施例涉及输液管，具体而言，涉及一种输液管截止控制装置、电路及输液报警器。

背景技术：

1、在对患者进行输液治疗的过程中，对输液管内的液体进行监控是非常必要的。当输液管内无液体时，现有技术是通过手动的方式截止输液管，以防止患者的血液回流。但该方法存在无法及时对输液管截止、截止效率低等问题。

2、因此，如何在输液管内无液体时，及时对输液管进行快速且持续有效截止，是本领域技术人员亟待解决的技术问题。

技术实现思路

1、本实施例的目的在于提供一种输液管截止控制装置、电路及输液报警器，以确保在输液管内无液体时，及时对输液管进行有效截止。

2、为了实现上述目的，本实施例采用的技术方案如下：

3、第一方面，本实施例提供了一种输液管截止控制装置，包括：壳体，以及位于所述壳体内部的红外检测电路、主控电路、直流电机和机械传动部件；其中，

4、所述壳体的表面开设有用于容纳输液管的凹槽，且所述凹槽与所述壳体的内部连通，所述红外检测电路和所述机械传动部件均靠近所述凹槽；以及，

5、所述主控电路的输入端与所述红外检测电路的输出端电性连接，所述主控电路的输出端与所述直流电机的输入端电性连接；

6、其中，所述红外检测电路用于在检测到所述输液管内无液体时输出检测信号；

7、所述主控电路用于根据所述检测信号输出截止脉冲信号，以驱动所述直流电机带动所述机械传动部件截止所述输液管。

8、进一步地，所述红外检测电路包括相对设置于所述凹槽的两侧的红外发射模块和红外接收模块，以形成对射；

9、其中，所述红外接收模块与所述主控电路电性连接，以输出所述检测信号。

10、进一步地，还包括放大电路，所述放大电路的输入端与所述红外检测电路的输出端电性连接；其中，

11、所述放大电路包括运算放大器、第一输入电容、rc滤波模块、第一反馈电阻、第二反馈电阻和第二反馈电容；

12、所述运算放大器的同相输入端通过所述第一输入电容与所述红外检测电路的输出端电性连接，且所述运算放大器的同相输入端对地连接有所述rc滤波模块；

13、所述运算放大器的反相输入端对地连接有所述第一反馈电阻，且所述运算放大器的反相输入端还分别与所述第二反馈电阻和所述第二反馈电容的一端电性连接，所述第二反馈电阻和所述第二反馈电容的另一端均与所述运算放大器的输出端电性连接。

14、进一步地，还包括比较电路，所述比较电路的输入端与所述放大电路的输出端电性连接，所述比较电路的输出端与所述主控电路的输入端电性连接；

15、其中，所述比较电路包括比较器、第三分压电阻、第四分压电阻、第五反馈电阻和第六反馈电阻；

16、所述比较器的同相输入端与所述运算放大器的输出端连接；

17、所述比较器的反相输入端分别与所述第三分压电阻和所述第四分压电阻的一端电性连接，所述第三分压电阻的另一端接第一参考电源，所述第四分压电阻的另一端接地；

18、所述比较器的输出端分别与所述第五反馈电阻和所述第六反馈电阻的一端电性连接，所述第五反馈电阻的另一端接所述第一参考电源，所述第六反馈电阻的另一端与所述主控电路的输入端电性连接。

19、进一步地，还包括直流电机驱动电路，所述直流电机驱动电路的输入端与所述主控电路的输出端电性连接，所述直流电机驱动电路的输出端与所述直流电机的输入端电性连接；

20、其中，所述直流电机驱动电路包括直流电机驱动芯片、第七电阻和第三滤波电容；

21、所述直流电机驱动芯片的电源端通过所述第七电阻接第二参考电源，且所述直流电机驱动芯片的电源端还通过所述第三滤波电容接地；

22、所述直流电机驱动芯片的第一输入端和第二输入端分别与所述主控电路的第一输出端和第二输出端电性连接，所述直流电机驱动芯片的第一输出端和第二输出端分别与所述直流电机的第一输入端和第二输入端电性连接。

23、进一步地，还包括报警电路，所述报警电路的输入端与所述主控电路的输出端连接；

24、所述主控电路用于依据所述检测信号向所述报警电路发送报警信号，以使所述报警电路在所述输液管内无液体时报警。

25、进一步地，所述壳体包括第一壳体和第二壳体；

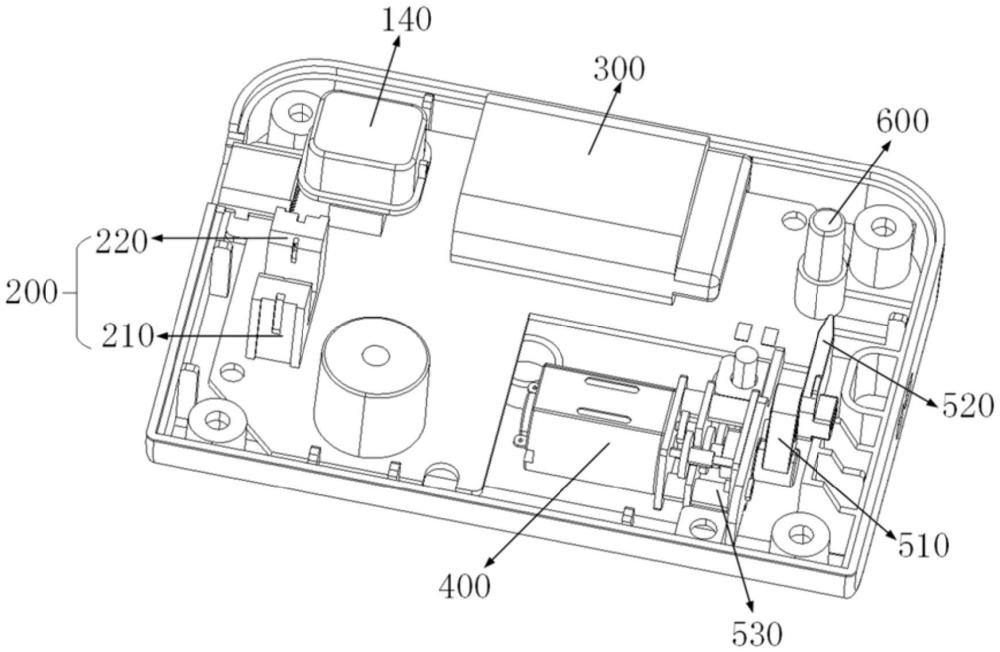

26、其中，所述第一壳体和所述第二壳体扣合以形成容纳空腔，所述红外检测电路、主控电路、直流电机和机械传动部件均设置于所述容纳空腔内；以及，

27、所述凹槽设置于所述第一壳体的表面，且所述凹槽的长度与所述第一壳体的长度相同，所述凹槽的深度与所述第一壳体的高度相同。

28、进一步地，所述机械传动部件包括电机传动杆和截止件；

29、所述直流电机通过所述电机传动杆带动所述截止件朝向输液管侧移动，以挤压所述输液管形成截止。

30、进一步地，还包括导光柱；所述导光柱设置于所述第一壳体和所述第二壳体形成的所述容纳空腔内，且所述导光柱贯穿所述第一壳体，所述导光柱与所述截止件相对设置于所述凹槽的两侧；以及，

31、所述导光柱由所述主控电路控制，以指示所述输液管处于截止状态。

32、进一步地，所述截止脉冲信号包括：关断脉冲和持续截止脉冲；其中，所述关断脉冲的占空比大于所述持续截止脉冲。

33、第二方面，本实施例还提供了一种输液管截止电路，包括：

34、红外检测电路，布设于输液管处，且在检测到输液管内无液体时输出检测信号；

35、主控电路，与所述红外检测电路电性连接，以根据所述检测信号向输液管截止用直流电机输出截止脉冲信号。

36、进一步地，所述红外检测电路包括红外发射模块和红外接收模块；

37、其中，所述红外接收模块与所述主控电路电性连接，且所述红外发射模块和所述红外接收模块相对设置于所述输液管的两侧，以形成对射。

38、进一步地，还包括：

39、与所述红外检测电路依次电性连接的放大电路、比较电路，以及

40、所述比较电路的输出端与主控模块的输入端电性连接；

41、所述主控模块通过直流电机驱动电路控制所述直流电机。

42、进一步地，所述截止脉冲信号包括：关断脉冲和持续截止脉冲；其中，所述关断脉冲的占空比大于所述持续截止脉冲。

43、第三方面，本实施例还提供了一种输液报警器，包括：

44、直流电机；和

45、机械传动部件，由所述直流电机带动以截止输液管；以及

46、如上述第二方面任一项所述的输液管截止电路，输出截止脉冲信号，以控制所述直流电机。

47、相对现有技术，本实施例具有以下有益效果：

48、本输液管截止控制装置，包括：壳体，以及位于壳体内部的红外检测电路、主控电路、直流电机和机械传动部件。通过在壳体表面开设与壳体内部连通的凹槽，不仅能够固定输液管，还能使位于壳体内部且靠近凹槽处的红外检测电路自动对输液管内的液体情况进行检测。当检测到输液管内无液体时，红外检测电路输出检测信号。主控电路用于根据检测信号输出截止脉冲信号，以驱动直流电机带动机械传动部件向输液管侧移动，从而及时且持续地有效截止输液管。
