一种畜牧兽医打针专用固定装置的制作方法

本发明涉及畜牧，尤其涉及一种畜牧兽医打针专用固定装置。

背景技术：

1、羊保定架是一种专为羊设计的固定装置，主要用于兽医检查、治疗、注射疫苗、采血等操作过程中，确保羊保持稳定不动，以便于兽医或饲养员能够安全、有效地进行相关工作。

2、在使用保定架时，主要通过夹杆夹持羊的脖子，对羊进行固定，由于现有保定架采用人工控制夹持，羊在通过夹杆时速度不同，工作人员无法及时把控夹紧时机，易出现夹持不及时的情况，导致保定夹无法及时夹持固定羊脖子位置，进而夹持住羊身体，使得羊易从保定架上脱离，降低了对羊的固定效果。

3、进一步地，由于现有保定架为框架结构，稳定性较差，工作人员使用保定架对羊进行固定后，在进行打针过程中，羊易出现应激的情况，羊在应激挣扎过程中撞击保定架，导致保定架出现倾倒的情况，对羊的固定效果降低，同时羊因为撞击保定架易出现受伤的情况，后续对羊进行治疗需要耗费养殖成本。

技术实现思路

1、为了克服现有保定架无法及时对羊进行固定，同时，羊易出现应激的情况，导致保定架出现倾倒的情况，对羊的固定效果降低，羊因为撞击保定架易出现受伤的情况，后续对羊进行治疗需要耗费养殖成本的缺点，本发明提供一种畜牧兽医打针专用固定装置。

2、本发明的技术实施方案是：一种畜牧兽医打针专用固定装置，包括有保定架；还包括有固定组件、滑动架和遮挡布；保定架上设置有用于固定羊脖子的固定组件；保定架上滑动连接有滑动架；滑动架上连接有用于遮挡羊视线的遮挡布；遮挡布上设置有配重部；保定架上开设有承接槽；滑动架贯穿承接槽与遮挡布连接。

3、进一步的是，固定组件包括有限位杆、夹杆、弹性件、连杆、拉杆、转动杆和橡胶垫；保定架前侧固接有若干个限位杆；所有限位杆上共同滑动连接有两个用于固定羊脖子的夹杆；两个夹杆相向侧共同固接有若干个弹性件；位于右侧的夹杆下部转动连接有连杆；位于左侧的夹杆下部转动连接有拉杆；保定架上转动连接有转动杆；转动杆上设置有踩踏部；转动杆上设置有连动部；连杆与连动部上部转动连接；拉杆与连动部下部转动连接；每个夹杆上均固接有一个用于保护羊脖子的橡胶垫。

4、进一步的是，还包括有分隔组件，分隔组件包括有活动架、阻隔布和配重杆；滑动架后侧固接有活动架；活动架上连接有用于分隔后方羊群的阻隔布；阻隔布下侧固接有配重杆。

5、进一步的是，保定架上开设有若干个限位槽；配重杆两端分别在对应的限位槽中滑动。

6、进一步的是，滑动架上设置有若干个延伸部。

7、进一步的是，还包括有放置筒；滑动架上固接有用于放置喷漆罐的放置筒。

8、进一步的是，还包括有稳固板；保定架左侧和后侧分别转动连接有一个用于稳固保定架的稳固板。

9、进一步的是，还包括有尖刺和把手；每个稳固板上均转动连接有一个翻转板；每个翻转板上侧均设置有一个把手；每个翻转板下侧固接有若干个用于增强对保定架固定效果的尖刺。

10、进一步的是，还包括有挡片；每个翻转板上侧均固接有一个用于保护把手的挡片。

11、进一步的是，还包括有转动板、传动杆和顶杆；保定架上转动连接有若干个转动板；所有转动板共同组成八字形；每个转动板上均开设有一个滑槽；转动杆上固接有若干个传动杆；每个传动杆上均转动连接有一个顶杆；每个顶杆上均设置有若干个卡止部；每个卡止部均在对应的滑槽内滑动。

12、本发明具有以下优点：本发明实现了通过遮挡布对羊前方的视线进行阻挡，使羊的头部穿过两个夹杆后停止前进，防止工作人员无法及时把控固定羊的时机，避免出现对羊夹持不及时的情况，进而避免羊从保定架上脱离，提高了工作人员对夹持羊的时机的判断能力；

13、通过橡胶垫对羊脖子进行保护，防止因夹杆夹持力度过大而导致羊出现应激和受伤的情况，在保障夹持固定效果的同时，增强了对羊的保护效果；

14、通过阻隔布对保定架后方的羊群进行阻隔，防止后方羊群受保定架内进行打针的羊影响而出现应激情况，保障打针操作的正常进行；

15、通过稳固板对保定架进行加固，防止羊与保定架发生接触碰撞时保定架发生晃动或者倾倒，增强了对保定架的稳固效果。

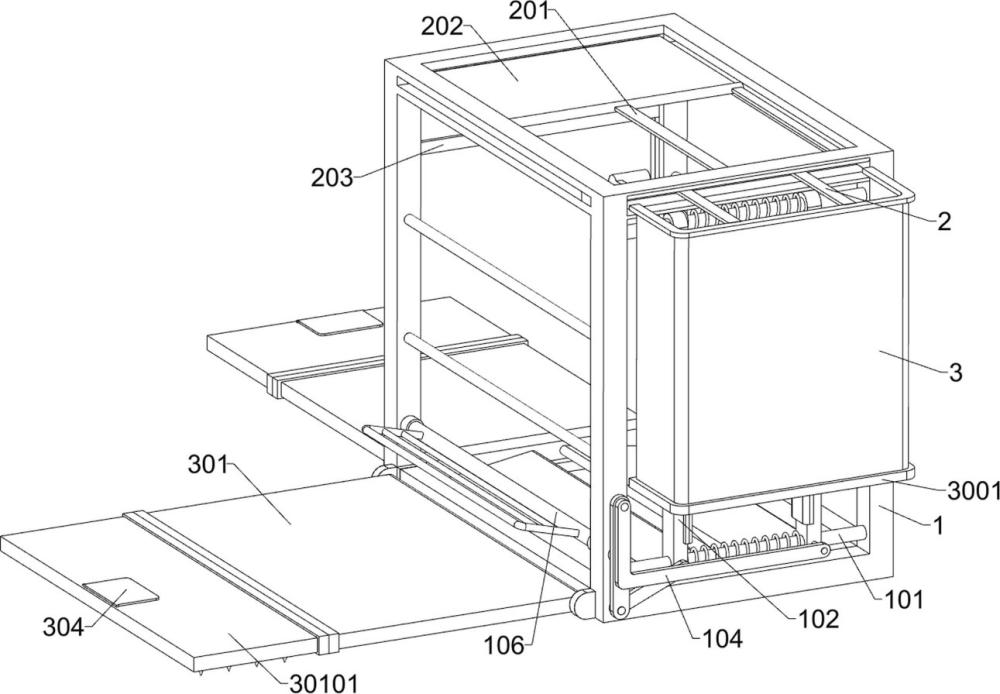

1.一种畜牧兽医打针专用固定装置，包括有保定架（1）；其特征是：还包括有固定组件、滑动架（2）和遮挡布（3）；保定架（1）上设置有用于固定羊脖子的固定组件；保定架（1）上滑动连接有滑动架（2）；滑动架（2）上连接有用于遮挡羊视线的遮挡布（3）；遮挡布（3）上设置有配重部（3001）；保定架（1）上开设有承接槽（1001）；滑动架（2）贯穿承接槽（1001）与遮挡布（3）连接。

2.按照权利要求1所述的一种畜牧兽医打针专用固定装置，其特征是：固定组件包括有限位杆（101）、夹杆（102）、弹性件（103）、连杆（104）、拉杆（105）、转动杆（106）和橡胶垫（107）；保定架（1）前侧固接有若干个限位杆（101）；所有限位杆（101）上共同滑动连接有两个用于固定羊脖子的夹杆（102）；两个夹杆（102）相向侧共同固接有若干个弹性件（103）；位于右侧的夹杆（102）下部转动连接有连杆（104）；位于左侧的夹杆（102）下部转动连接有拉杆（105）；保定架（1）上转动连接有转动杆（106）；转动杆（106）上设置有踩踏部（10601）；转动杆（106）上设置有连动部（10602）；连杆（104）与连动部（10602）上部转动连接；拉杆（105）与连动部（10602）下部转动连接；每个夹杆（102）上均固接有一个用于保护羊脖子的橡胶垫（107）。

3.按照权利要求1所述的一种畜牧兽医打针专用固定装置，其特征是：还包括有分隔组件，分隔组件包括有活动架（201）、阻隔布（202）和配重杆（203）；滑动架（2）后侧固接有活动架（201）；活动架（201）上连接有用于分隔后方羊群的阻隔布（202）；阻隔布（202）下侧固接有配重杆（203）。

4.按照权利要求3所述的一种畜牧兽医打针专用固定装置，其特征是：保定架（1）上开设有若干个限位槽（1002）；配重杆（203）两端分别在对应的限位槽（1002）中滑动。

5.按照权利要求3所述的一种畜牧兽医打针专用固定装置，其特征是：滑动架（2）上设置有若干个延伸部（2001）。

6.按照权利要求5所述的一种畜牧兽医打针专用固定装置，其特征是：还包括有放置筒（4）；滑动架（2）上固接有用于放置喷漆罐的放置筒（4）。

7.按照权利要求4所述的一种畜牧兽医打针专用固定装置，其特征是：还包括有稳固板（301）；保定架（1）左侧和后侧分别转动连接有一个用于稳固保定架（1）的稳固板（301）。

8.按照权利要求7所述的一种畜牧兽医打针专用固定装置，其特征是：还包括有尖刺（302）和把手（303）；每个稳固板（301）上均转动连接有一个翻转板（30101）；每个翻转板（30101）上侧均设置有一个把手（303）；每个翻转板（30101）下侧固接有若干个用于增强对保定架（1）固定效果的尖刺（302）。

9.按照权利要求8所述的一种畜牧兽医打针专用固定装置，其特征是：还包括有挡片（304）；每个翻转板（30101）上侧均固接有一个用于保护把手（303）的挡片（304）。

10.按照权利要求8所述的一种畜牧兽医打针专用固定装置，其特征是：还包括有转动板（401）、传动杆（402）和顶杆（403）；保定架（1）上转动连接有若干个转动板（401）；所有转动板（401）共同组成八字形；每个转动板（401）上均开设有一个滑槽（40101）；转动杆（106）上固接有若干个传动杆（402）；每个传动杆（402）上均转动连接有一个顶杆（403）；每个顶杆（403）上均设置有若干个卡止部（40301）；每个卡止部（40301）均在对应的滑槽（40101）内滑动。
