一种腹腔镜下的标本取出装置

本发明涉及医疗器械，更具体地，涉及一种腹腔镜下的标本取出装置。

背景技术：

1、目前，随着科技的不断发展，医学取得了飞速进步，手术方式由传统的开放手术向内腔镜手术发展；腹腔镜手术具有创伤小、手术精细、出血少、恢复快等特点。腹腔镜手术过程中需要对腹腔镜手术切下的肿瘤或者病变组织进行收纳取出。在取出标本时需要使用到标本取出器，它包括标本取出袋，标本取出袋用于标本的收集、取出，标本取出袋的袋口主要是通过钢丝进行收紧或者打开。其钢丝虽然具有一定的张力，但强度明显不足，例如打开标本取出器时，钢丝圈不能很好弹开以弹出标本取出袋，影响后续操作；装较大组织时，由于钢丝圈较软支撑力不足，钢丝圈圈口容易变形，不利于标本的收集，增加了标本收集取出时的难度，不得不尝试多次才能将标本收集取出。以上导致标本收集取出效率低难度大，增加了手术创伤，延长了手术时间。

2、因此，提供一种腹腔镜下的标本取出装置，提高支撑部打开的成功率，提高标本取出袋的袋口支撑部的支撑力，对是本领域亟需解决的技术问题。

技术实现思路

1、有鉴于此，本发明提供了一种腹腔镜下的标本取出装置，解决支撑部打开不顺利，支撑部支撑力不足容易变形的问题。

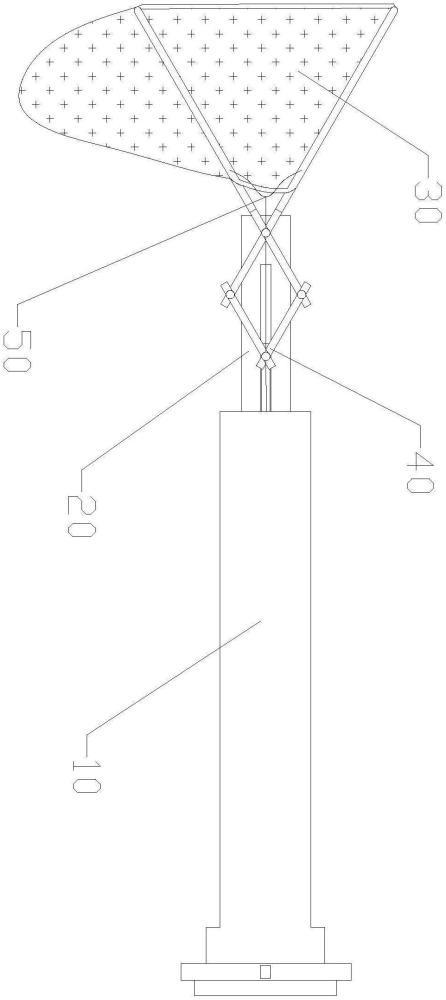

2、本申请提供了一种腹腔镜下的标本取出装置，包括管套，所述管套内滑动连接有推出板，所述推出板上固定有取物单元，所述推出板与所述管套相对移动时，所述推出板带动所述取物单元伸出所述管套；

3、所述取物单元包括取物袋及用于固定取物袋袋口的撑开部；

4、所述推出板上固定有角度调节组件，所述角度调节组件与所述撑开部连接，所述角度调节组件用于改变所述撑开部的张开程度。

5、可选的，所述撑开部包括两个用于固定取物袋边沿形状的撑开a部和用于形成边沿形状的撑开b部，所述撑开a部的固定端与所述角度调节组件连接，所述角度调节组件用于改变所述撑开a部的张开程度，所述撑开b部的两端分别与两所述撑开a部的连接端连接。

6、可选的，所述撑开a部的连接端固定有防伤件。

7、可选的，所述角度调节组件包括推杆、移动轴、固定轴及连接在所述移动轴与所述固定轴之间的伸缩组件；所述推杆与所述推出板的推出部滑动连接，所述推杆的顶端与移动轴固定连接，所述移动轴与所述推出板的伸出部滑动连接，所述伸缩组件与所述撑开a部的固定端连接。

8、可选的，所述伸缩组件包括两组第一连杆和第二连杆，所述第一连杆的一端与所述撑开a部的固定端连接并铰接在所述固定轴上，所述第一连杆的另一端与所述第二连杆的一端铰接，所述第二连杆的另一端铰接在所述移动轴上。

9、可选的，所述推出板的伸出部上开设有贯穿所述推出板伸出部的第一滑动槽，所述移动轴在所述第一滑动槽内进行相对移动；所述推出板的推出部上开设有第二滑槽，所述推杆在所述第二滑槽内进行相对移动；所述管套内壁上对称开设有第三滑槽，所述第三滑槽用于限制所述推出板的移动轨迹与位移距离。

10、可选的，所述管套上固定有第一手柄；所述推出板上固定有第二手柄；所述推杆上固定有推手，所述推手上固定有挂钩。

11、可选的，所述取物袋的袋口上固定连接有固定组件，所述固定组件用于将所述取物袋固定在所述撑开a部上。

12、可选的，所述固定组件包括固定绳，所述固定绳用于防止取物袋的袋口从所述撑开a部上滑落，所述固定绳一端固定在位于所述撑开a部固定端的所述取物袋的袋口上，所述固定绳的另一端与延长线连接，所述延长线上间隔固定有绳套，所述绳套可拆卸连接在所述挂钩上。

13、可选的，所述固定轴、所述移动轴上均固定有固定件，在所述固定轴、所述移动轴顶端的所述固定件上均开设有第一通孔，所述延长线可在所述第一通孔活动。

14、与现有技术相比，本发明提供的腹腔镜下的标本取出装置，至少实现了如下的有益效果：

15、本发明提供的腹腔镜下的标本取出装置，通过推动推出板，推出板与管套发生相对移动，固定在推出板上的取物单元被推出管套外，解决了现有标本取出袋的钢丝圈的弹出问题；撑开部用于撑开取物袋的袋口；推出板上固定的角度调节组件与撑开部连接，角度调节组件用于改变撑开a部的张开程度，撑开a部具有较强的支撑力，防止在装较大组织的时候，出现变形情况；取完组织物后，角度调节组件用于使张开的撑开a部闭合，回拉推出板，撑开a部与取物袋袋口脱离，继续回拉推出板，撑开b部随撑开a部移动，收紧取物袋袋口。

16、当然，实施本发明的任一产品必不特定需要同时达到以上所述的所有技术效果。

17、通过以下参照附图对本发明的示例性实施例的详细描述，本发明的其它特征及其优点将会变得清楚。

1.一种腹腔镜下的标本取出装置，其特征在于，包括管套，所述管套内滑动连接有推出板，所述推出板上固定有取物单元，所述推出板与所述管套相对移动时，所述推出板带动所述取物单元伸出所述管套；

2.根据权利要求1所述的腹腔镜下的标本取出装置，其特征在于，所述撑开部包括两个用于固定取物袋边沿形状的撑开a部和用于形成边沿形状的撑开b部，所述撑开a部的固定端与所述角度调节组件连接，所述角度调节组件用于改变所述撑开a部的张开程度，所述撑开b部的两端分别与两所述撑开a部的连接端连接。

3.根据权利要求2所述的腹腔镜下的标本取出装置，其特征在于，所述撑开a部的连接端固定有防伤件。

4.根据权利要求2所述的腹腔镜下的标本取出装置，其特征在于，所述角度调节组件包括推杆、移动轴、固定轴及连接在所述移动轴与所述固定轴之间的伸缩组件；所述推杆与所述推出板的推出部滑动连接，所述推杆的顶端与移动轴固定连接，所述移动轴与所述推出板的伸出部滑动连接，所述伸缩组件与所述撑开a部的固定端连接。

5.根据权利要求4所述的腹腔镜下的标本取出装置，其特征在于，所述伸缩组件包括两组第一连杆和第二连杆，所述第一连杆的一端与所述撑开a部的固定端连接并铰接在所述固定轴上，所述第一连杆的另一端与所述第二连杆的一端铰接，所述第二连杆的另一端铰接在所述移动轴上。

6.根据权利要求4所述的腹腔镜下的标本取出装置，其特征在于，所述推出板的伸出部上开设有贯穿所述推出板伸出部的第一滑动槽，所述移动轴在所述第一滑动槽内进行相对移动；所述推出板的推出部上开设有第二滑槽，所述推杆在所述第二滑槽内进行相对移动；所述管套内壁上对称开设有第三滑槽，所述第三滑槽用于限制所述推出板的移动轨迹与位移距离。

7.根据权利要求4所述的腹腔镜下的标本取出装置，其特征在于，所述管套上固定有第一手柄；所述推出板上固定有第二手柄；所述推杆上固定有推手，所述推手上固定有挂钩。

8.根据权利要求7所述的腹腔镜下的标本取出装置，其特征在于，所述取物袋的袋口上固定连接有固定组件，所述固定组件用于将所述取物袋固定在所述撑开a部上。

9.根据权利要求8所述的腹腔镜下的标本取出装置，其特征在于，所述固定组件包括固定绳，所述固定绳用于防止取物袋的袋口从所述撑开a部上滑落，所述固定绳一端固定在位于所述撑开a部固定端的所述取物袋的袋口上，所述固定绳的另一端与延长线连接，所述延长线上间隔固定有绳套，所述绳套可拆卸连接在所述挂钩上。

10.根据权利要求9所述的腹腔镜下的标本取出装置，其特征在于，所述固定轴、所述移动轴上均固定有固定件，在所述固定轴、所述移动轴顶端的所述固定件上均开设有第一通孔，所述延长线可在所述第一通孔活动。
