用于管状编织装置的递送系统的制作方法

本申请总体上涉及医疗装置和使用用于治疗疾病的医疗装置的方法。具体地，描述了用于将植入物递送到例如在患者的脑血管中的治疗部位的血管内系统、递送装置以及方法的各种实施例。

背景技术：

1、支架或血流导向支架(flow diverting stent)通常用于血管内介入以治疗血管疾病。支架可以由图案化切割管或编织线材或细丝构成。在脑血管介入中，自扩张编织支架通常出于其期望的重新入鞘性(resheathability)、适形性(conformability)和径向力而被使用。编织支架通常包括由以重复图案交织或编织的多个线材或细丝构造而成的管状或筒状结构。

2、无论支架构造如何，待植入脑血管中的支架都需要以塌缩状态被递送通过神经血管，然后被允许扩张到目标血管尺寸。通常通过使支架被压缩或约束在鞘管或导管中并且被安装在递送系统上以促进支架的移动来实现支架的递送。

3、在传统的递送方法中，递送系统在支架的近端处联接到被压缩的支架。支架向远端的推进要求推动支架，而支架向近端的回撤要求拉动支架，二者(推动和拉动)都是从支架的近端进行。在一些传统递送系统中，缓冲件(bumpers)设置在支架的近端和远端处。分别地，通过推动在近端处的缓冲件使支架推进，并且通过抵着远端推动缓冲件使支架回撤。

4、因为脑血管解剖结构的弯曲度以及对具有较大扩张后直径或较高径向力的支架的需求，使用常规方法的支架递送通常可能是困难的。传统系统通常需要过多的力和努力来递送支架并且经历了各种其他问题。

5、因此，虽然在血管介入中已经取得进展，但是仍然有普遍需求来改进递送系统和方法以克服传统方法所经历的这些及其他问题。

技术实现思路

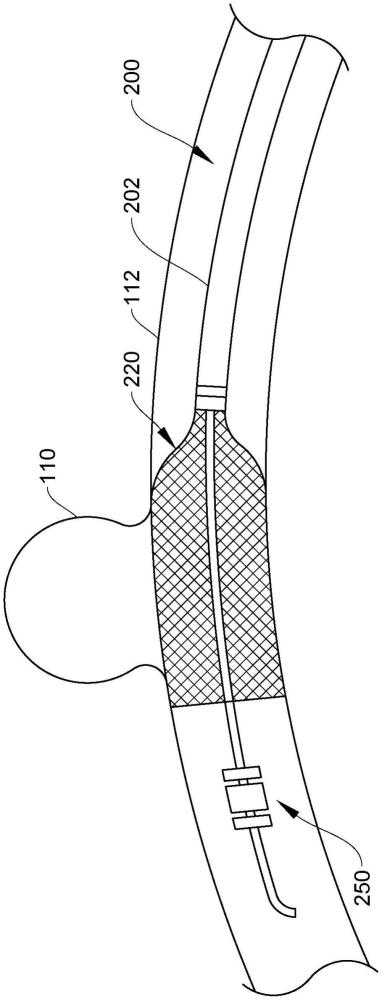

1、在一个方面，本公开的实施例的特征在于一种血管内系统。总体上，血管内系统的实施例包括导管、管状植入物和递送装置。管状植入物具有用于设置在导管的管腔中的塌缩状态和在不受导管约束时的扩张状态。递送装置可操作为相对于导管推进和/或回撤管状植入物。递送装置包括：递送丝、第一组止动件、第一联接件、第二组止动件以及第二联接件，所述第一组止动件包括固定地附接到递送丝的第一远侧止动件和第一近侧止动件，所述第一联接件设置在所述第一远侧止动件和所述第一近侧止动件之间，所述第二组止动件包括固定地附接到递送丝的第二远侧止动件和第二近侧止动件，并且所述第二联接件设置在所述第二远侧止动件和所述第二近侧止动件之间。第一联接件被构造成接触导管的管腔中的管状植入物的远端部分并向所述远端部分施加径向向外的力，以将管状植入物抓持在导管的管腔中，并且第二联接件被构造成接触导管的管腔中的管状植入物的近端部分并向所述近端部分施加径向向外的力，以将管状植入物抓持在导管的管腔中。第一近侧止动件被构造成在递送丝被推进时接合第一联接件，以向第一联接件施加沿远侧方向的平移力，从而在管状植入物的远端部分的近侧处的管状植入物部分上产生沿远侧方向的拉力。第二远侧止动件被构造成在递送丝被回撤时接合第二联接件，以向第二联接件施加沿近侧方向的平移力，从而在管状植入物的近端部分的远侧处的管状植入物部分上产生沿近侧方向的拉力。

2、在另一方面，本公开的实施例的特征在于一种血管内系统。总体上，血管内系统的实施例包括导管、管状植入物和递送装置。管状植入物具有用于设置在导管的管腔中的塌缩状态和在不受导管约束时的扩张状态。递送装置可操作为相对于导管推进和/或回撤管状植入物。递送装置包括递送丝、包括固定地附接到递送丝的远侧止动件和近侧止动件的一组止动件以及设置在所述一组远侧止动件和近侧止动件之间的联接件。联接件被构造成接触导管的管腔中的管状植入物的远端部分并向所述远端部分施加径向向外的力，以将管状植入物抓持在导管的管腔中。该组的近侧止动件被构造成在递送丝被推进时接合联接件，以向联接件施加沿远侧方向的平移力，从而在管状植入物的远端部分的近侧处的管状植入物部分上产生沿远侧方向的拉力。

3、在另一方面，本公开的实施例的特征在于一种血管内系统，所述血管内系统包括：导管，所述导管具有管腔；管状植入物，所述管状植入物具有用于设置在所述导管的所述管腔中的塌缩状态以及在不受所述导管约束时的扩张状态；以及递送装置，所述递送装置可操作为相对于所述导管推进和/或回撤所述管状植入物，其中，所述递送装置包括：递送丝；一组止动件，所述一组止动件包括固定地附接到所述递送丝的远侧止动件和近侧止动件；以及联接件，所述联接件设置在所述远侧止动件与所述近侧止动件之间。所述联接件被构造成接触所述导管的所述管腔中的所述管状植入物的近端部分并向所述近端部分施加径向向外的力，以将所述管状植入物抓持在所述导管的所述管腔中。所述远侧止动件被构造为：在所述递送丝被回撤时接合所述联接件，以向所述联接件施加沿近侧方向的平移力，从而在所述管状植入物的所述近端部分的远侧处的所述管状植入物的部分上产生沿所述近侧方向的拉力。

4、在另一方面，本公开的实施例的特征在于一种在导管的管腔中递送管状植入物的方法。一般来讲，该方法的实施例包括以下步骤：向管状植入物的远端部分施加沿远侧方向的平移力，从而在管状植入物的远端部分的近侧处的管状植入物部分上产生拉力，以及向管状植入物的近端部分施加沿远侧方向的平移力。

5、提供本
技术实现要素：
是以简化形式介绍本公开的选定的方面和实施例，而不是要识别所要求保护的主题的关键特征或必要特性，也不是要用于帮助确定所要求保护的主题的范围。所选定的方面和实施例仅仅是为了向读者提供本发明可能采取的某些形式的概述，而不是要限制本发明的范围。在具体实施方式部分中描述了本公开的其他方面和实施例。

6、结合附图，通过阅读以下详细描述，将更好地理解本公开的这些和各种其他方面、实施例、特征和优点。

1.一种血管内系统，所述血管内系统包括：

2.根据权利要求1所述的血管内系统，其中，所述第二近侧止动件被构造成：在所述第一近侧止动件与所述第一联接件接合之后，接合所述第二联接件。

3.根据权利要求1所述的血管内系统，其中，所述第一远侧止动件被构造成：在所述第二远侧止动件与所述第二联接件接合之后，接合所述第一联接件。

4.根据权利要求1所述的血管内系统，其中，所述第一联接件和/或所述第二联接件由弹性聚合物材料构造而成。

5.根据权利要求1所述的血管内系统，其中，所述第一联接件和/或所述第二联接件包括与所述导管的内表面或表面区段相适配的周向弯曲表面或表面区段。

6.根据权利要求1所述的血管内系统，其中，所述第一联接件和/或所述第二联接件设置有使得所述递送丝能够自由滑动通过的贯通通路。

7.根据权利要求6所述的血管内系统，其中，所述第一联接件和/或所述第二联接件被构造为：防止所述第一联接件和/或所述第二联接件在管状植入物以所述塌缩状态被约束处于所述导管的所述管腔中时相对于所述递送丝自由旋转。

8.根据权利要求1所述的血管内系统，其中，所述第一联接件和/或所述第二联接件由硅树脂构造而成并且包括圆柱形管状本体。

9.根据权利要求1所述的血管内系统，其中，所述第一联接件固定地附接到所述递送丝。

10.根据权利要求1所述的血管内系统，其中，所述管状植入物包括编织支架。

11.根据权利要求10所述的血管内系统，其中，所述编织支架在所述扩张状态下具有范围从1mm到10mm的外径。

12.根据权利要求10所述的血管内系统，其中，所述编织支架的尺寸被设置成用于部署在患者的脑血管系统中。

13.根据权利要求10所述的血管内系统，其中，所述编织支架为封闭单元结构。

14.一种血管内系统，所述血管内系统包括：

15.根据权利要求14所述的血管内系统，所述血管内系统还包括缓冲件，所述缓冲件联接到所述管状植入物的近端部分并且被构造为向所述管状植入物施加平移力。

16.根据权利要求14所述的血管内系统，其中，所述联接件由弹性聚合物材料构成。

17.根据权利要求14所述的血管内系统，其中，所述联接件包括与所述导管的内表面或表面区段相适配的周向弯曲表面或表面区段。

18.根据权利要求14所述的血管内系统，其中，所述联接件设置有使得所述递送丝能够自由滑动通过的贯通通路。

19.根据权利要求18所述的血管内系统，其中，所述联接件被构造为防止所述联接件在所述管状植入物以所述塌缩状态被约束在所述导管的所述管腔中时相对于所述递送丝自由旋转。

20.根据权利要求14所述的血管内系统，其中，所述联接件由硅树脂构造而成并且包括圆柱形管状本体。

21.根据权利要求14所述的血管内系统，其中，所述联接件固定地附接到所述递送丝。

22.根据权利要求14所述的血管内系统，其中，所述管状植入物包括编织支架。

23.一种血管内系统，所述血管内系统包括：

24.根据权利要求23所述的血管内系统，所述血管内系统还包括缓冲件，所述缓冲件联接到所述管状植入物的远端部分并且被构造为向所述管状植入物施加平移力。

25.一种在导管的管腔中递送管状植入物的方法，所述方法包括：

26.根据权利要求25所述的方法，其中：

27.根据权利要求25所述的方法，所述方法还包括：

28.根据权利要求27所述的方法，其中：

29.根据权利要求25所述的方法，其中，所述管状植入物包括编织支架。
