一种医用针头分离回收设备的制作方法

本发明涉及医用器械，特别是涉及了一种医用针头分离回收设备。

背景技术：

1、使用过的针头应立即丢弃，并放入专用的针头收集容器中，以避免感染和交叉污染的风险。在处理针头时，要避免直接接触尖端或手部，以降低感染的可能性。此外，定期检查注射器和针头的连接部分，确保没有损坏或松动，以防操作中出现问题。遵循相关机构或地区的安全规范，以确保操作的安全和卫生。

2、如中国专利公开号为(cn111166973b)公开的一种医用注射针头安全回收设备，其中记载了：“一种医用注射针头安全回收设备，包括机身，所述机身内下端设有分离腔，所述机身的上腔壁设有上端连通外界空间的投料口，所述投料口左右侧均设有一个第一传动腔，所述投料口内设有将针头上的塑料去除的塑料去除机构，所述第一传动腔内设有收集处理完成后针头的收集机构，所述分离腔内设有分离针头和塑料部分的分离机构，工作时可将针头上的塑料部分从针头上进行脱离处理，从而将针头上的塑料部分和针管部分进行分离，分离后的塑料部分和针管部分会被分开收集，不仅有效的预防了人工对针头处理时存在的风险，而且达到了塑料和金属分类收集处理的目的”。

3、综合上述，该装置还存在以下技术问题：针头在注射完成后应立即分离收集，进而避免针头伤人和二次使用的问题，而该装置体积较大不便于移动且操作较为繁琐，例如临时献血站使用时需对该装置多次搬运，且使用时连续性较低，为此，需要提出一种医用针头分离回收设备，为解决上述专利中提到的技术问题，提供一种新的技术方案。

技术实现思路

1、基于此，有必要针对上述技术问题，提供一种医用针头分离回收设备，通过设置针头分离机构和针头收纳机构，注射器使用完成后插至插接口和穿针口的中部，通过针头分离机构的挤压可快速完成取针，针头分离机构对针头挤压的统计针头收纳机构打开，同时可完成针头收集的目的。

2、为了解决上述技术问题，本发明采用了如下所述的技术方案：

3、一种医用针头分离回收设备，其应用于注射器针头分离和收集。

4、所述医用针头分离回收设备具体包括针头分离盒、针头分离机构和针头收纳机构，所述针头分离盒的中部设置有针头分离机构，所述针头分离机构的底端设置有针头收纳机构；

5、所述针头分离机构包括插接口、穿针口、防滑胶、槽口、避让槽、手动分离组件、导向组件、分离组件、电动传动组件，所述针头分离盒的顶面开设有插接口，所述插接口的中部开设有穿针口，所述针头分离盒左右两面固定连接有防滑胶，所述针头分离盒正面开设有槽口，所述针头分离盒的左右两面同轴开设有避让槽。

6、作为本发明提供的所述的医用针头分离回收设备的一种优选实施方式，所述手动分离组件包括铰接座、滑套、滑动插杆和旋拧环，所述针头分离盒的表面对称固定连接有铰接座，所述铰接座的中部转动连接有滑套，所述滑套的中部滑动连接有滑动插杆，所述滑动插杆的一端固定连接有旋拧环，所述滑动插杆远离旋拧环的一端开设有螺纹槽。

7、作为本发明提供的所述的医用针头分离回收设备的一种优选实施方式，所述导向组件包括导轨、导向光杆、连接杆和顶部移动座，所述针头分离盒的内壁前后对称固定连接有导轨，所述导轨的中部固定连接有导向光杆，所述导向光杆的表面滑动连接有连接杆，所述连接杆的中部固定连接有顶部移动座。

8、作为本发明提供的所述的医用针头分离回收设备的一种优选实施方式，所述分离组件包括上部l型连杆、纵向光杆、限位块、下部l型连杆、第一复位弹簧和底部移动座，所述顶部移动座的表面固定连接有上部l型连杆，所述上部l型连杆的中部固定连接有纵向光杆，所述纵向光杆远离上部l型连杆的一端固定连接有限位块，所述下部l型连杆的表面滑动连接有下部l型连杆，所述限位块的表面套设有第一复位弹簧，所述第一复位弹簧的两端分别与下部l型连杆和限位块固定连接，所述下部l型连杆远离限位块的一端固定底部移动座。

9、作为本发明提供的所述的医用针头分离回收设备的一种优选实施方式，所述顶部移动座与底部移动座的中部均开设有导向槽，所述导向槽的中部固定连接有横向光杆，所述横向光杆的表面对称滑动连接有横向移动块，所述横向移动块滑动连接于导向槽的内壁，所述横向光杆的表面套设有第二复位弹簧，两个所述横向移动块的表面均固定连接有针头夹板。

10、作为本发明提供的所述的医用针头分离回收设备的一种优选实施方式，两个所述针头夹板相互靠近一面的前端均开设有槽口，所述顶部移动座与底部移动座表面的针头夹板为镜像对称设置，所述顶部移动座表面针头夹板的顶面与穿针口的底面紧贴。

11、作为本发明提供的所述的医用针头分离回收设备的一种优选实施方式，所述电动传动组件包括电机支撑座、双轴伺服电机、双向螺纹杆、内螺纹连接套、限位插杆、推动横板、锥形凸块和第三复位弹簧，所述针头分离盒内壁的前后两面对称固定连接有电机支撑座，所述电机支撑座的表面固定连接有双轴伺服电机，所述双轴伺服电机两侧的传动端转动连接有双向螺纹杆，所述双向螺纹杆的表面套设有内螺纹连接套，所述内螺纹连接套与双向螺纹杆螺纹连接，所述内螺纹连接套的表面滑动连接有推动横板，所述内螺纹连接套通过限位插杆对推动横板进行限位，所述推动横板的表面固定连接有锥形凸块，所述锥形凸块与顶部移动座和底部移动座的表面紧贴，所述双向螺纹杆的表面套设有第三复位弹簧，所述第三复位弹簧的两端分别与双轴伺服电机的表面和推动横板的表面固定连接。

12、作为本发明提供的所述的医用针头分离回收设备的一种优选实施方式，所述推动横板远离锥形凸块的一面固定连接有螺纹连接头，所述螺纹连接头与滑动插杆的一端可拆卸螺纹连接。

13、作为本发明提供的所述的医用针头分离回收设备的一种优选实施方式，所述针头收纳机构包括承载环架、挡板、延伸推杆和收纳仓，所述针头分离盒的内壁固定连接有承载环架，所述承载环架的中部对称转动连接有挡板，所述底部移动座的底面铰接连接有延伸推杆，所述延伸推杆远离底部移动座的一端与挡板的顶面铰接连接，所述槽口的中部卡接连接有收纳仓，所述收纳仓设置于承载环架的底端。

14、与现有技术相比，本发明有以下有益效果：

15、本发明提供的医用针头分离回收设备，通过设置针头分离机构和针头收纳机构，注射器使用完成后插至插接口和穿针口的中部，通过针头分离机构的挤压可快速完成取针，针头分离机构对针头挤压的统计针头收纳机构打开，同时可完成针头收集的目的。

16、本发明提供的医用针头分离回收设备，通过设置针头分离机构，如若附近无电源，可通过滑动插杆与螺纹连接头连接，通过手动挤压的方式实现快速取针，进而可增加装置的使用环境。

17、本发明提供的医用针头分离回收设备，本装置通过将分离结构集成于针头分离盒的内部可使其体积更小，同时便于移动，相较于原有装置便携性和使用时的便捷性均有大幅提高，同时取针操作更加便捷。

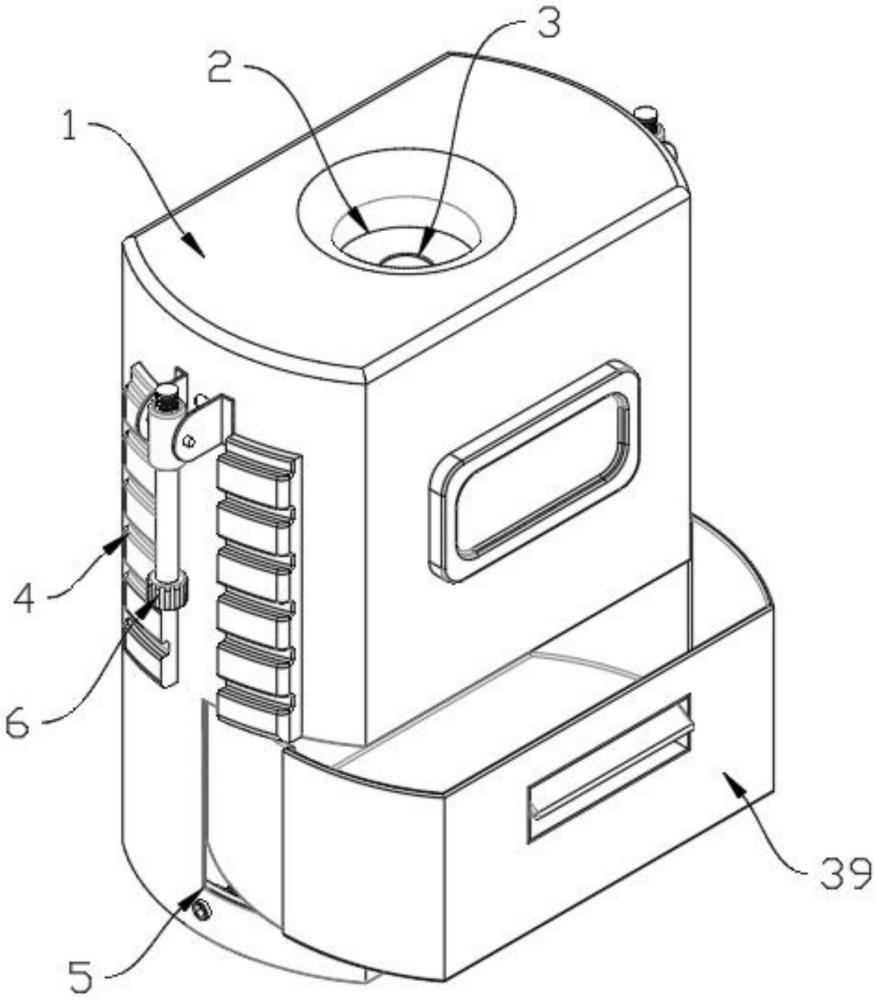

1.一种医用针头分离回收设备，其特征在于；包括针头分离盒(1)、针头分离机构(6)和针头收纳机构(7)，所述针头分离盒(1)的中部设置有针头分离机构(6)，所述针头分离机构(6)的底端设置有针头收纳机构(7)；

2.根据权利要求1所述的医用针头分离回收设备，其特征在于，所述手动分离组件包括铰接座(9)、滑套(10)、滑动插杆(11)和旋拧环(12)，所述针头分离盒(1)的表面对称固定连接有铰接座(9)，所述铰接座(9)的中部转动连接有滑套(10)，所述滑套(10)的中部滑动连接有滑动插杆(11)，所述滑动插杆(11)的一端固定连接有旋拧环(12)，所述滑动插杆(11)远离旋拧环(12)的一端开设有螺纹槽。

3.根据权利要求2所述的医用针头分离回收设备，其特征在于，所述导向组件包括导轨(13)、导向光杆(14)、连接杆(15)和顶部移动座(16)，所述针头分离盒(1)的内壁前后对称固定连接有导轨(13)，所述导轨(13)的中部固定连接有导向光杆(14)，所述导向光杆(14)的表面滑动连接有连接杆(15)，所述连接杆(15)的中部固定连接有顶部移动座(16)。

4.根据权利要求3所述的医用针头分离回收设备，其特征在于，所述分离组件包括上部l型连杆(17)、纵向光杆(18)、限位块(19)、下部l型连杆(20)、第一复位弹簧(21)和底部移动座(22)，所述顶部移动座(16)的表面固定连接有上部l型连杆(17)，所述上部l型连杆(17)的中部固定连接有纵向光杆(18)，所述纵向光杆(18)远离上部l型连杆(17)的一端固定连接有限位块(19)，所述下部l型连杆(20)的表面滑动连接有下部l型连杆(20)，所述限位块(19)的表面套设有第一复位弹簧(21)，所述第一复位弹簧(21)的两端分别与下部l型连杆(20)和限位块(19)固定连接，所述下部l型连杆(20)远离限位块(19)的一端固定底部移动座(22)。

5.根据权利要求4所述的医用针头分离回收设备，其特征在于，所述顶部移动座(16)与底部移动座(22)的中部均开设有导向槽(23)，所述导向槽(23)的中部固定连接有横向光杆(24)，所述横向光杆(24)的表面对称滑动连接有横向移动块(25)，所述横向移动块(25)滑动连接于导向槽(23)的内壁，所述横向光杆(24)的表面套设有第二复位弹簧(27)，两个所述横向移动块(25)的表面均固定连接有针头夹板(26)。

6.根据权利要求5所述的医用针头分离回收设备，其特征在于，两个所述针头夹板(26)相互靠近一面的前端均开设有槽口(5)，所述顶部移动座(16)与底部移动座(22)表面的针头夹板(26)为镜像对称设置，所述顶部移动座(16)表面针头夹板(26)的顶面与穿针口(3)的底面紧贴。

7.根据权利要求6所述的医用针头分离回收设备，其特征在于，所述电动传动组件包括电机支撑座(28)、双轴伺服电机(29)、双向螺纹杆(30)、内螺纹连接套(31)、限位插杆(32)、推动横板(33)、锥形凸块(34)和第三复位弹簧(40)，所述针头分离盒(1)内壁的前后两面对称固定连接有电机支撑座(28)，所述电机支撑座(28)的表面固定连接有双轴伺服电机(29)，所述双轴伺服电机(29)两侧的传动端转动连接有双向螺纹杆(30)，所述双向螺纹杆(30)的表面套设有内螺纹连接套(31)，所述内螺纹连接套(31)与双向螺纹杆(30)螺纹连接，所述内螺纹连接套(31)的表面滑动连接有推动横板(33)，所述内螺纹连接套(31)通过限位插杆(32)对推动横板(33)进行限位，所述推动横板(33)的表面固定连接有锥形凸块(34)，所述锥形凸块(34)与顶部移动座(16)和底部移动座(22)的表面紧贴，所述双向螺纹杆(30)的表面套设有第三复位弹簧(40)，所述第三复位弹簧(40)的两端分别与双轴伺服电机(29)的表面和推动横板(33)的表面固定连接。

8.根据权利要求7所述的医用针头分离回收设备，其特征在于，所述推动横板(33)远离锥形凸块(34)的一面固定连接有螺纹连接头(35)，所述螺纹连接头(35)与滑动插杆(11)的一端可拆卸螺纹连接。

9.根据权利要求8所述的医用针头分离回收设备，其特征在于，所述针头收纳机构(7)包括承载环架(36)、挡板(37)、延伸推杆(38)和收纳仓(39)，所述针头分离盒(1)的内壁固定连接有承载环架(36)，所述承载环架(36)的中部对称转动连接有挡板(37)，所述底部移动座(22)的底面铰接连接有延伸推杆(38)，所述延伸推杆(38)远离底部移动座(22)的一端与挡板(37)的顶面铰接连接，所述槽口(5)的中部卡接连接有收纳仓(39)，所述收纳仓(39)设置于承载环架(36)的底端。
