用于板壳半容积式换热器介质入口的滤净装置的制作方法

本发明属于换热器，尤其是涉及一种用于板壳半容积式换热器介质入口的滤净装置。

背景技术：

1、板壳式换热器是以板管作为传热元件的换热器，主要由板管束和壳体两部分组成。将冷压成形的成对板片的接触处严密地焊接在一起，构成一个包含多个扁平流道的板管。许多板管按一定次序排列。为保持板管之间的间距，在相邻板管的两端镶进金属条，并与板管焊接在一起，使许多板管牢固地连接在一起构成板管束。板管束装配在壳体内，板管束的端面呈现若干扁平的流道。在板管束内流动的换热介质称为管程介质，在板管束外流动的换热介质称为壳程介质。

2、板壳式换热器与板式换热器相比，板壳式换热器制造工艺比较复杂，焊接量大且焊接要求高，焊接时的热应力和工作时的热应力容易使板管束发生变形，导致换热介质泄露，因而板壳式换热器的推广应用受到一定限制。另外，板管束的管程流道短，管程介质在板壳式换热器内的停留时间短，制约了换热效率。板管束的管程流道截面大，管程介质在板管束的管程中流速降低，管程介质容易在板管束内结垢，进一步降低了板壳式换热器的换热效率。

3、板壳式换热器的板管束焊接在一起，无法像板式换热器那样拆卸成单片换热板片进行清洗，板壳式换热器板管束的管程流道和壳程流道的清洗均比较困难。

技术实现思路

1、本申请的内容部分用于以简要的形式介绍构思，这些构思将在后面的具体实施方式部分被详细描述。本申请的内容部分并不旨在标识要求保护的技术方案的关键特征或必要特征，也不旨在用于限制所要求的保护的技术方案的范围。

2、本发明为了克服现有技术的不足，提供一种用于板壳半容积式换热器介质入口的滤净装置。

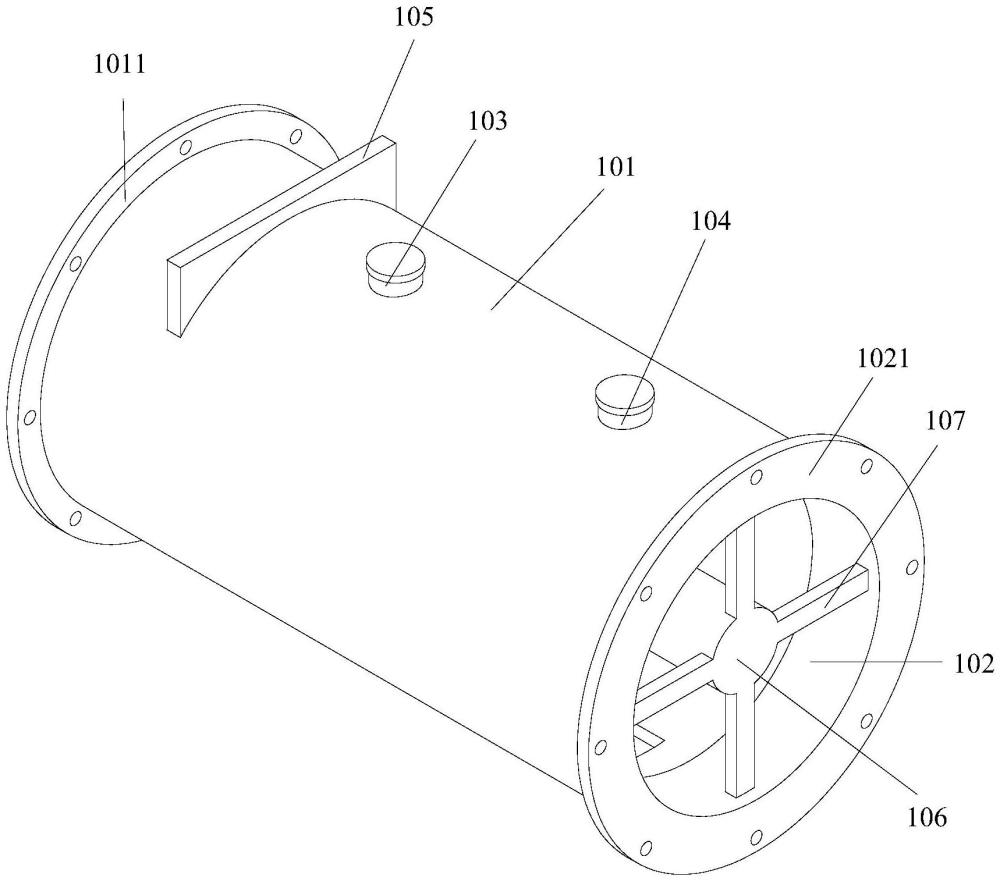

3、为了实现上述目的，本发明采用以下技术方案：一种用于板壳半容积式换热器介质入口的滤净装置，包括：安装管，被构造成具有一个通腔的管体结构；安装环，设于安装管内；安装杆，连接于安装环上；滤芯，设于安装杆一端；搅拌杆组件，设于安装杆侧壁上；刮杆，设于滤芯一侧；电机，设于安装杆上；电机能够驱动搅拌杆组件或滤芯转动，滤芯相对于刮杆转动；安装管上设有加药口和进液口，加药口和进液口分别处于滤芯两侧；安装管侧壁上还设有出液口。

4、进一步的，用于板壳半容积式换热器介质入口的滤净装置还包括：电推杆，设于安装杆上；传动轴，连接于电机的输出轴上；电机设于电推杆的活塞杆上，安装杆上设有用于容纳电推杆和电机的安装腔。

5、进一步的，搅拌杆组件包括：转环，设于安装杆上；活动环，设于转环一侧；第一连接杆，一端铰接于转环上；第二连接杆，一端铰接于活动环上；第一连接杆和第二连接杆铰接于一点，安装杆上设有容纳转环和活动环的环槽。

6、进一步的，用于板壳半容积式换热器介质入口的滤净装置还包括：第一推板，设于环槽内；连接环，与第一推板相连；第一推板处于活动环一侧，安装腔一端设有传动腔，连接环处于传动腔内，传动轴穿设于连接环内。

7、进一步的，用于板壳半容积式换热器介质入口的滤净装置还包括：传动环，设于传动腔内；第一传动轮，用于传动传动环和转环；传动腔侧壁上设有与环槽相通的第一传动槽，第一传动轮设于第一传动槽内。

8、进一步的，用于板壳半容积式换热器介质入口的滤净装置还包括：连接块，设于传动腔内；第三连接杆，设于连接块上；第三连接杆为多边形结构，滤芯上设有与第三连接杆相对应的连接孔。

9、进一步的，用于板壳半容积式换热器介质入口的滤净装置还包括：若干刷毛，设于刮杆上；第一复位弹簧，设于刮杆侧壁上；刷毛抵在滤芯表面，安装杆上设有供刮杆移动的第一活动槽，第一复位弹簧抵在第一活动槽内壁上。

10、进一步的，用于板壳半容积式换热器介质入口的滤净装置还包括：第二传动轮，与连接块传动配合；第三传动轮，与第二传动轮传动配合；第四传动轮，与第三传动轮相连接；第四传动轮为半圆形齿轮，第四传动轮与刮杆传动配合。

11、进一步的，用于板壳半容积式换热器介质入口的滤净装置还包括：连接轴，设于第三传动轮上；第二推板，设于连接块上；第二复位弹簧，设于第二推板上；第二推板处于连接轴上。

12、进一步的，用于板壳半容积式换热器介质入口的滤净装置还包括：隔板，设于安装管内；挡板，设于隔板上；隔板上设有多个通槽，隔板处于进液口一侧。

13、本发明的有益之处在于：提供一种从入口处即减少杂质进入并能够使除垢剂充分混合进入到换热器内以提升除垢效果的用于板壳半容积式换热器介质入口的滤净装置。

1.一种用于板壳半容积式换热器介质入口的滤净装置，其特征在于：包括：

2.根据权利要求1所述的用于板壳半容积式换热器介质入口的滤净装置，其特征在于：还包括：

3.根据权利要求2所述的用于板壳半容积式换热器介质入口的滤净装置，其特征在于：所述搅拌杆组件包括：

4.根据权利要求3所述的用于板壳半容积式换热器介质入口的滤净装置，其特征在于：还包括：

5.根据权利要求4所述的用于板壳半容积式换热器介质入口的滤净装置，其特征在于：还包括：

6.根据权利要求1所述的用于板壳半容积式换热器介质入口的滤净装置，其特征在于：还包括：

7.根据权利要求6所述的用于板壳半容积式换热器介质入口的滤净装置，其特征在于：还包括：

8.根据权利要求6所述的用于板壳半容积式换热器介质入口的滤净装置，其特征在于：还包括：

9.根据权利要求8所述的用于板壳半容积式换热器介质入口的滤净装置，其特征在于：还包括：

10.根据权利要求1所述的用于板壳半容积式换热器介质入口的滤净装置，其特征在于：还包括：
