一种环保型激光雕刻机的制作方法

本发明涉及激光雕刻机，具体是一种环保型激光雕刻机。

背景技术：

1、激光雕刻机是指利用激光束对材料进行雕刻、切割、打孔等加工的设备。传统的激光雕刻机在工作过程中会产生一定的烟尘和有害气体，对环境和操作人员的健康造成影响。因此，开发一种环保型激光雕刻机具有重要的现实意义。

2、根据专利文件：cn217618419u，所公开的一种环保密封式激光雕刻机，其封闭分仓式的自动上料和下料，避免等待排烟浪费大量工时，提高工作效率；包括雕刻机主体、取件门、上料门和激光头；还包括下料门、两个排烟管、坯料匣和取料机构，取件门和上料门分别安装在雕刻机主体的取件口和上料口上，下料门转动安装在雕刻机主体的下料口的后端，下料门将下料口封闭，两个排烟管安装在雕刻机主体的侧壁上，两个排烟管的输入端分别与雕刻机主体的加工室和取件室连通，激光头安装在雕刻机主体的加工室的上部，坯料匣安装在加工室的左侧，取料机构安装在加工室的右侧，取料机构位于激光头的下方，并且取料机构位于下料门的上方。

3、在进行橡胶激光雕刻的过程中，通常需要将橡胶固定于旋转辊上，并将其置入激光雕刻机内部以执行雕刻作业，然而，由于激光雕刻机的雕刻部件大多位于外壳内部，工作人员在安装带有橡胶的旋转辊时，受限的操作空间往往导致安装困难和效率降低，此外，在旋转辊的安装过程中，由于激光雕刻头持续对准雕刻区域，工作人员在操作时可能会因设备调整不当而触发激光雕刻头启动，这带来了潜在的安全风险。

技术实现思路

1、本发明的目的在于提供一种环保型激光雕刻机，以解决现有技术中提出的在进行橡胶激光雕刻的过程中，通常需要将橡胶固定于旋转辊上，并将其置入激光雕刻机内部以执行雕刻作业，然而，由于激光雕刻机的雕刻部件大多位于外壳内部，工作人员在安装带有橡胶的旋转辊时，受限的操作空间往往导致安装困难和效率降低，此外，在旋转辊的安装过程中，由于激光雕刻头持续对准雕刻区域，工作人员在操作时可能会因设备调整不当而触发激光雕刻头启动，这带来了潜在的安全风险的问题。

2、为实现上述目的，本发明提供如下技术方案：一种环保型激光雕刻机，包括激光雕刻机外壳，所述激光雕刻机外壳的内壁底部固定连接有碎屑收集底座，所述碎屑收集底座的顶部固定连接有固定架，所述固定架内侧顶部的后侧固定连接有激光雕刻机构；

3、所述固定架包括固定侧架，所述固定侧架的左侧固定连接有传动机构。

4、优选的，所述固定侧架包括两个固定侧架支撑板，两个所述固定侧架的顶部均固定连接有连接板，右侧所述连接板的顶部固定连接有内弧形齿条板，所述内弧形齿条板的一侧环形阵列固定连接有多个齿块。

5、优选的，两个所述连接板的顶部前侧均转动连接有转板，两个所述转板的顶部内壁均转动连接有第二转轮，两个所述转板的前侧内壁均螺纹连接有限位丝杆，两个所述转板内侧的后侧均固定连接有气体收集板连接杆，两个所述气体收集板连接杆的顶部内壁转动连接有转杆，所述转杆在两个气体收集板连接杆内侧的外壁固定连接有气体收集板，所述转杆的右端固定连接有齿轮，所述齿轮的外壁与多个齿块啮合。

6、优选的，两个所述连接板底部前侧的左右两侧均转动连接有两个转轮，两个所述连接板下方顶部的后侧均固定连接有限位块，两个所述连接板下方顶部的前侧均滑动连接有第二限位块。

7、优选的，两个所述转板的顶部前侧固定连接有横拉板，所述横拉板的前侧固定连接有拉把。

8、优选的，所述传动机构包括电机底板，所述电机底板的右侧固定连接在左侧固定侧架支撑板的一侧，所述电机底板的顶部后侧固定连接有电机，所述电机的输出端固定连接有转盘，所述转盘的外壁套有履带。

9、优选的，所述履带远离转盘的一侧内壁套有第二转盘，所述第二转盘的右侧固定连接有转辊固定盘，所述转辊固定盘的外壁转动连接有固定盘外连接轴，所述固定盘外连接轴的外壁底部固定连接有外连接轴连接架，所述外连接轴连接架的右侧固定连接在左侧连接板的一侧底部。

10、优选的，所述转辊固定盘包括固定盘外壳，所述固定盘外壳的右侧顶部固定连接有第二电机，所述第二电机的输出端固定连接有丝杆，所述固定盘外壳的内壁转动连接有圆形转轴，所述圆形转轴的右端延伸至固定盘外壳的外壁右侧且顶部固定连接有传动块连接块，所述传动块连接块的右侧固定连接有传动块，所述传动块的内壁螺纹连接在传动块连接块的外壁。

11、优选的，所述固定盘外壳的右侧环形阵列固定连接有多个卡杆连接杆，多个所述卡杆连接杆的外壁均转动连接有卡杆转杆，多个所述卡杆转杆的外壁均固定连接有卡杆，多个所述卡杆的外壁均固定连接有卡杆外铰接壳，所述固定盘外壳的右侧环形阵列固定连接有多个第二连接杆，多个所述第二连接杆的右侧固定连接有圆形连接盘，多个所述卡杆外铰接壳的外壁两侧分别环形阵列转动连接在圆形连接盘与圆形转轴的内侧。

12、优选的，所述激光雕刻机构包括激光雕刻头连接板，所述激光雕刻头连接板的左右两侧分别固定连接在两个连接板内侧的后侧，所述激光雕刻头连接板前侧的左右两侧分别滑动连接有激光雕刻头。

13、与现有技术相比，本发明的有益效果是：

14、1、本申请通过设置有固定侧架、固定架、转板、气体收集板连接杆、转杆、齿轮、气体收集板、内弧形齿条板，方便了工作人员进行橡胶的安装和调整，减少了因空间受限导致的安装困难和效率降低的问题，并通过改变气体收集板的角度从而对激光雕刻头进行遮挡，避免了因操作不当激光雕刻头误启动造成受伤的风险，提高了作业的安全性，具体的安装橡胶套包裹的转辊时，工作人员拉动拉把，驱动横拉板移动，使转板旋转，带动气体收集板转动，收集板齿轮与内弧形齿条板啮合，调整倾斜角度遮蔽激光雕刻机构，以防意外启动伤人，转板旋转到位后，安置转辊并嵌入传动机构，降低横拉板覆盖连接板，旋转限位丝杆卡紧转辊，气体收集板恢复原位。

15、2、本申请通过设置有传动机构、电机、转盘、履带、第二转盘、转辊固定盘，通过转辊固定盘对转辊一端外壁进行固定，从而通过电机传动转辊旋转，当转辊旋转至所需要的角度时解除对转辊的固定，防止在雕刻过程中，由于设备调整不当导致转辊意外移动，从而影响雕刻的精度，具体的雕刻转辊另一侧橡胶时，先启动第二电机，驱动传动丝杆旋转，使传动块轴向移动，传动块带动圆形转轴旋转，卡杆转动使转辊两侧紧密贴合，夹持后，启动电机旋转第二转盘，驱动转辊固定盘转动，实现转辊旋转，调整橡胶位置，达到所需角度后，反向启动第二电机，解除卡杆固定。

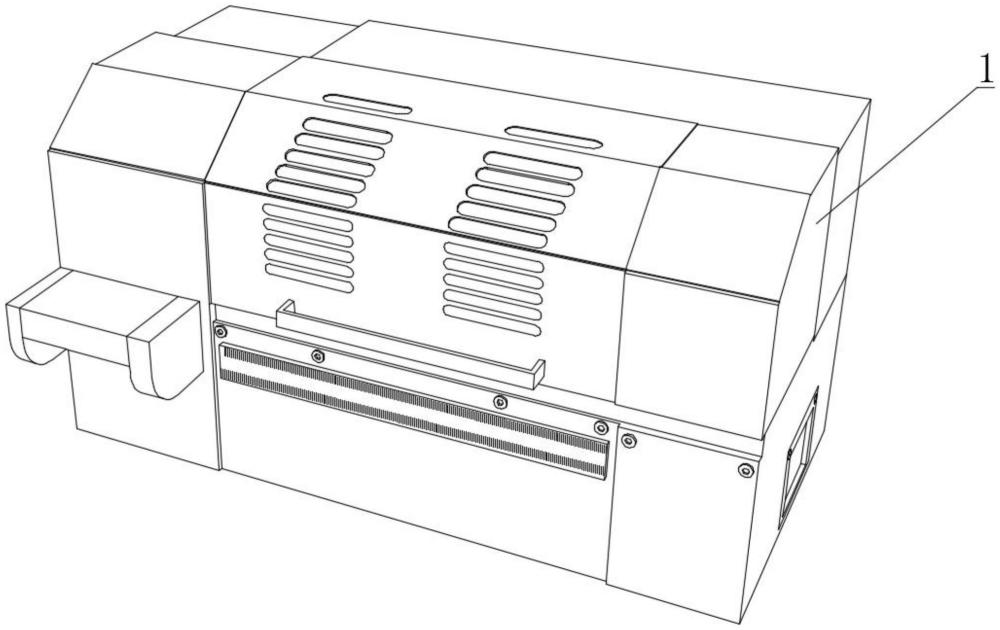

1.一种环保型激光雕刻机，其特征在于：包括激光雕刻机外壳(1)，所述激光雕刻机外壳(1)的内壁底部固定连接有碎屑收集底座(2)，所述碎屑收集底座(2)的顶部固定连接有固定架(3)，所述固定架(3)内侧顶部的后侧固定连接有激光雕刻机构(4)；

2.根据权利要求1所述的一种环保型激光雕刻机，其特征在于：所述固定侧架(31)包括两个固定侧架支撑板(311)，两个所述固定侧架(31)的顶部均固定连接有连接板(312)，右侧所述连接板(312)的顶部固定连接有内弧形齿条板(319)，所述内弧形齿条板(319)的一侧环形阵列固定连接有多个齿块(3116)。

3.根据权利要求2所述的一种环保型激光雕刻机，其特征在于：两个所述连接板(312)的顶部前侧均转动连接有转板(313)，两个所述转板(313)的顶部内壁均转动连接有第二转轮(317)，两个所述转板(313)的前侧内壁均螺纹连接有限位丝杆(318)，两个所述转板(313)内侧的后侧均固定连接有气体收集板连接杆(3112)，两个所述气体收集板连接杆(3112)的顶部内壁转动连接有转杆(3113)，所述转杆(3113)在两个气体收集板连接杆(3112)内侧的外壁固定连接有气体收集板(3115)，所述转杆(3113)的右端固定连接有齿轮(3114)，所述齿轮(3114)的外壁与多个齿块(3116)啮合。

4.根据权利要求2所述的一种环保型激光雕刻机，其特征在于：两个所述连接板(312)底部前侧的左右两侧均转动连接有两个转轮(314)，两个所述连接板(312)下方顶部的后侧均固定连接有限位块(315)，两个所述连接板(312)下方顶部的前侧均滑动连接有第二限位块(316)。

5.根据权利要求3所述的一种环保型激光雕刻机，其特征在于：两个所述转板(313)的顶部前侧固定连接有横拉板(3110)，所述横拉板(3110)的前侧固定连接有拉把(3111)。

6.根据权利要求1所述的一种环保型激光雕刻机，其特征在于：所述传动机构(32)包括电机底板(321)，所述电机底板(321)的右侧固定连接在左侧固定侧架支撑板(311)的一侧，所述电机底板(321)的顶部后侧固定连接有电机(322)，所述电机(322)的输出端固定连接有转盘(323)，所述转盘(323)的外壁套有履带(324)。

7.根据权利要求6所述的一种环保型激光雕刻机，其特征在于：所述履带(324)远离转盘(323)的一侧内壁套有第二转盘(325)，所述第二转盘(325)的右侧固定连接有转辊固定盘(327)，所述转辊固定盘(327)的外壁转动连接有固定盘外连接轴(328)，所述固定盘外连接轴(328)的外壁底部固定连接有外连接轴连接架(329)，所述外连接轴连接架(329)的右侧固定连接在左侧连接板(312)的一侧底部。

8.根据权利要求7所述的一种环保型激光雕刻机，其特征在于：所述转辊固定盘(327)包括固定盘外壳(3271)，所述固定盘外壳(3271)的右侧顶部固定连接有第二电机(3272)，所述第二电机(3272)的输出端固定连接有丝杆(3273)，所述固定盘外壳(3271)的内壁转动连接有圆形转轴(3274)，所述圆形转轴(3274)的右端延伸至固定盘外壳(3271)的外壁右侧且顶部固定连接有传动块连接块(3275)，所述传动块连接块(3275)的右侧固定连接有传动块(3276)，所述传动块(3276)的内壁螺纹连接在传动块连接块(3275)的外壁。

9.根据权利要求8所述的一种环保型激光雕刻机，其特征在于：所述固定盘外壳(3271)的右侧环形阵列固定连接有多个卡杆连接杆(3277)，多个所述卡杆连接杆(3277)的外壁均转动连接有卡杆转杆(3278)，多个所述卡杆转杆(3278)的外壁均固定连接有卡杆(3279)，多个所述卡杆(3279)的外壁均固定连接有卡杆外铰接壳(3280)，所述固定盘外壳(3271)的右侧环形阵列固定连接有多个第二连接杆(3281)，多个所述第二连接杆(3281)的右侧固定连接有圆形连接盘(3282)，多个所述卡杆外铰接壳(3280)的外壁两侧分别环形阵列转动连接在圆形连接盘(3282)与圆形转轴(3274)的内侧。

10.根据权利要求1所述的一种环保型激光雕刻机，其特征在于：所述激光雕刻机构(4)包括激光雕刻头连接板(41)，所述激光雕刻头连接板(41)的左右两侧分别固定连接在两个连接板(312)内侧的后侧，所述激光雕刻头连接板(41)前侧的左右两侧分别滑动连接有激光雕刻头(42)。
