海底门可拆式防腐蚀管道的制作方法

本发明涉及海底门内管道防腐，具体为海底门可拆式防腐蚀管道。

背景技术：

1、海底门内经过处理的海水管线内表面需要做聚乙烯涂覆涂层(pe涂层)，以满足船东或业主对于防腐蚀的特殊要求，当前海底门上管线基本采用座板法兰的型式进行设计安装。

2、现有海底门管道内部涂有用来防腐蚀的pe涂层，然而由于海底门与海洋连通，海洋中的生物会附着在海底门管道内壁，破坏防腐涂层的同时也会影响海底门正常吸取海水，以满足船舶压载、淡水冷却、水消防系统等需求，基于现有的技术不足，本发明设计了海底门可拆式防腐蚀管道。

技术实现思路

1、本发明提供了海底门可拆式防腐蚀管道，具备可刮除管道内壁附着物保护防腐蚀涂层的优点，解决了上述背景技术中所提到的问题。

2、本发明提供如下技术方案：海底门可拆式防腐蚀管道，安装于海底门主体，其特征在于：所述海底门主体的内部安装有内管道，所述内管道的外表面一端设置有刮除结构；所述刮除结构包括第一滑槽、齿牙环、第二滑槽，所述第一滑槽的内部滑动安装有滑块，所述滑块的一侧安装有固定环，所述固定环的内部安装有伺服电机，所述伺服电机的输出轴一端安装有齿轮，所述伺服电机的输出轴顶部一端转动安装有固定板，所述固定板的顶部设置有l形杆，所述l形杆的内部通过螺栓安装有第一刮除刀，所述第二滑槽设置在内管道的内壁，所述第二滑槽的内部转动安装有滑动轮，所述滑动轮的一侧与第一刮除刀为插接连接，所述滑动轮的外表面两侧安装有第二刮除刀，所述齿牙环设置在第一滑槽的上方。

3、作为本发明的一种优选技术方案，所述内管道的外表面一端设置有延长板，所述延长板的外表面安装有四个第一侧块，所述海底门主体的外表面一侧安装有吸水口。

4、作为本发明的一种优选技术方案，所述延长板的外表面一侧设置有隔离结构，所述隔离结构包括隔离盖，所述隔离盖的内部开设有插槽。

5、作为本发明的一种优选技术方案，所述隔离盖的外表面安装有四个第二侧块，四个所述第二侧块内部螺纹安装有固定销。

6、作为本发明的一种优选技术方案，所述隔离盖的内部开设有斜槽，所述斜槽的顶部放置有斜口垫片。

7、作为本发明的一种优选技术方案，所述隔离盖的顶部设置有密封结构，所述密封结构包括延长座。

8、作为本发明的一种优选技术方案，所述延长座的外表面两侧开设有卡槽，所述延长座的内部开设有环槽。

9、作为本发明的一种优选技术方案，所述延长座的内部两侧螺纹安装有紧固栓，所述延长座的内部放置有密封盖。

10、作为本发明的一种优选技术方案，所述密封盖的一侧紧贴于卡块，所述密封盖的一侧安装有拉把。

11、作为本发明的一种优选技术方案，所述密封盖的外表面两侧安装有卡块，两个所述卡块与紧固栓螺纹适配。

12、与现有技术对比，本发明具备以下有益效果：

13、1、该海底门可拆式防腐蚀管道，通过刮除结构，在对内管道内壁顶起维护时，通过将隔离结构从延长板上取下，然后将第一刮除刀一端插入第二刮除刀的座中，另一端固定在l形杆的一端，随后启动伺服电机，使其输出轴带动齿轮转动，由于齿轮外表面与齿牙环啮合，同时由于滑块与第一滑槽为滑动连接，可使固定环带动伺服电机及第一刮除刀在第一滑槽中环形移动，从而可带动第一刮除刀将内管道内壁的海洋附着物刮除，同时通过第二刮除刀可将第二滑槽中的异物刮除，由此达到了可刮除内管道内壁附着物保护防腐蚀涂层的目的；

14、2、该海底门可拆式防腐蚀管道，通过隔离结构，在内管道关闭不使用刮除结构时，为避免刮除结构与海水接触，通过将隔离盖卡在内管道上，此时插槽卡住l形杆，此时刮除结构的其他部件被隔在隔离盖和内管道的内部空间内，随后通过固定销固定在第一侧块中可使隔离结构与延长板紧固，由此可防止刮除结构与海水接触；

15、3、该海底门可拆式防腐蚀管道，通过密封结构，在关闭内管道时，为提高内管道的密封性，通过将斜口垫片贴合斜槽上，随后将密封盖卡在延长座的内槽中，此时两个卡块卡在卡槽中，随后拿住拉把并转动90°，使两个卡块卡在环槽中，此时斜口垫片与斜槽紧密贴合，同时通过紧固栓对卡块进行固定，从而提高了装置的密封性。

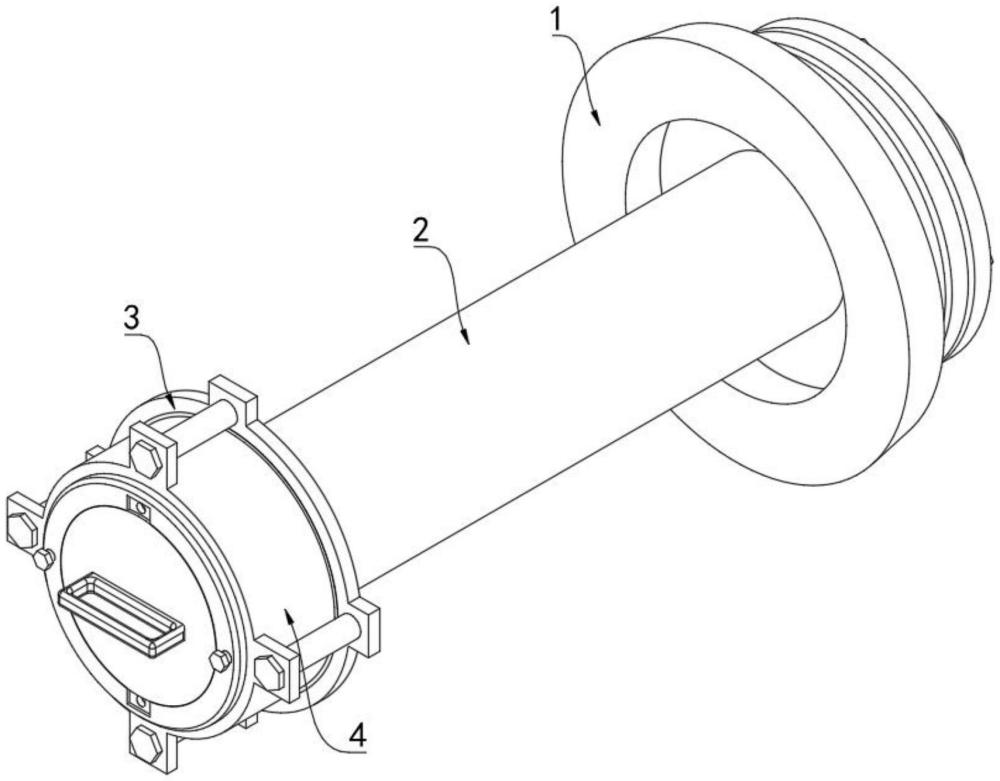

1.海底门可拆式防腐蚀管道，安装于海底门主体(1)，其特征在于：所述海底门主体(1)的内部安装有内管道(2)，所述内管道(2)的外表面一端设置有刮除结构(6)；

2.根据权利要求1所述的海底门可拆式防腐蚀管道，其特征在于：所述内管道(2)的外表面一端设置有延长板(3)，所述延长板(3)的外表面安装有四个第一侧块(31)，所述海底门主体(1)的外表面一侧安装有吸水口(5)。

3.根据权利要求2所述的海底门可拆式防腐蚀管道，其特征在于：所述延长板(3)的外表面一侧设置有隔离结构(4)，所述隔离结构(4)包括隔离盖(41)，所述隔离盖(41)的内部开设有插槽(42)。

4.根据权利要求3所述的海底门可拆式防腐蚀管道，其特征在于：所述隔离盖(41)的外表面安装有四个第二侧块(43)，四个所述第二侧块(43)内部螺纹安装有固定销(44)。

5.根据权利要求3所述的海底门可拆式防腐蚀管道，其特征在于：所述隔离盖(41)的内部开设有斜槽(45)，所述斜槽(45)的顶部放置有斜口垫片(46)。

6.根据权利要求3所述的海底门可拆式防腐蚀管道，其特征在于：所述隔离盖(41)的顶部设置有密封结构(7)，所述密封结构(7)包括延长座(71)。

7.根据权利要求6所述的海底门可拆式防腐蚀管道，其特征在于：所述延长座(71)的外表面两侧开设有卡槽(72)，所述延长座(71)的内部开设有环槽(73)。

8.根据权利要求6所述的海底门可拆式防腐蚀管道，其特征在于：所述延长座(71)的内部两侧螺纹安装有紧固栓(74)，所述延长座(71)的内部放置有密封盖(75)。

9.根据权利要求8所述的海底门可拆式防腐蚀管道，其特征在于：所述密封盖(75)的一侧紧贴于卡块(76)，所述密封盖(75)的一侧安装有拉把(77)。

10.根据权利要求9所述的海底门可拆式防腐蚀管道，其特征在于：所述密封盖(75)的外表面两侧安装有卡块(76)，两个所述卡块(76)与紧固栓(74)螺纹适配。
