一种建筑门窗快捷安装结构的制作方法

本发明涉及建筑门窗，更具体地说，涉及一种建筑门窗快捷安装结构。

背景技术：

1、建筑门窗是建筑物的重要组成部分，它们不仅承担着室内外交通联系和交通疏散的功能，还具有通风、采光、保温、隔热、隔声和防水等多重作用；建筑门窗安装是将门窗框架按照设计要求固定在建筑物的开口处，并确保其具有良好的密封性能和结构稳固性的过程，门窗安装的质量直接关系到建筑物的使用功能、能源效率和安全性。

2、目前安装建筑门窗时，需要多人配合安装窗扇和密封条等配件，并在窗框四周涂抹密封胶，该过程中，需要多人装配，费时费力，从而影响安装建筑门窗的效率，鉴于此，我们提出一种建筑门窗快捷安装结构。

技术实现思路

1、本发明的目的在于提供一种建筑门窗快捷安装结构，以解决在安装建筑门窗时，需要多人装配，费时费力，从而影响安装建筑门窗效率的技术问题。

2、为解决上述技术问题，本发明提供如下技术方案：一种建筑门窗快捷安装结构，包括门窗框架，所述门窗框架内部设置有门窗玻璃，所述门窗框架外壁呈对称结构固定连接有两个密封橡胶条，两个所述密封橡胶条外壁固定连接有两个锁定框且两个锁定框之间通过第一插销活动连接，所述锁定框外侧设置有安装框架，所述安装框架内部设置有拆装机构；所述拆装机构包括若干l形槽口和密封单元；所述门窗框架一侧设置有推窗单元；若干所述l形槽口开设在安装框架两侧内壁且l形槽口呈方形阵列分布，每个所述l形槽口贯穿安装框架一侧，每个所述l形槽口内部活动连接有传动链条，两个所述传动链条相对一侧共同固定连接有若干传动轮齿，其中一个所述传动链条一侧固定连接有推钮且推钮贯穿安装框架一侧，所述安装框架两侧内壁活动连接有若干传动杆且每两个传动杆设置在l形槽口两侧，每个所述传动杆外壁通过第一轴承活动套接有扇形齿轮且传动轮齿与扇形齿轮活动接触，所述扇形齿轮侧表面固定连接有传动架，所述传动架两侧分别开设有滑槽，每个所述滑槽底部内壁固定连接有弹簧，两个所述滑槽内部分别滑动连接有方形滑块，两个所述方形滑块相对一侧共同固定连接有下压架，所述下压架两侧内壁通过第一插杆活动连接有下压板，相邻两个下压板之间通过下压板连接，本发明通过推动推钮，使传动轮齿带动扇形齿轮旋转，两个传动架之间反向转动，使两个传动架一端发生倾斜，再依次推动推钮，将下压板另一端发生倾斜，使下压板与门窗框架接触并对门窗框架挤压，使其固定在安装框架内，进而可实现快捷安装建筑门窗的功能，同时，通过弹簧，可在下压板倾斜中，对其进行缓冲，有利于提高该装置的稳定性。

3、优选地，所述下压板表面呈弯曲段，所述呈弯曲段与锁定框活动接触，本发明通过设置弯曲段，在下压板对门窗框架挤压时，通过弯曲段，可增加门窗框架的压力，防止门窗框架受外力影响，导致门窗框架出现松动，有利于提高该建筑门窗的稳固性。

4、优选地，所述密封单元包括两个齿条，两个所述齿条分别固定连接在密封橡胶条一端，两个所述密封橡胶条一端分别开设有收紧槽。

5、优选地，所述齿条与收紧槽位置对应，所述收紧槽内部通过第一螺钉活动连接有齿轮筒且齿轮筒与齿条啮合连接，所述第一螺钉位置与锁定框上孔洞位置对应，本发明通过在密封橡胶条上设置密封单元，在组装密封橡胶条时，通过将密封橡胶条上齿条插入收紧槽内，通过螺丝刀转动第一螺钉，使齿条通过齿轮筒移动，将两个密封橡胶条之间紧密收缩，有利于提高建筑门窗的密封性。

6、优选地，所述推窗单元包括密封板，所述密封板固定连接在门窗玻璃一侧。

7、优选地，所述门窗框架两侧开设有限位槽，所述限位槽内部固定套接有限位伸缩杆。

8、优选地，所述限位伸缩杆输出端通过第一活动轴活动连接在门窗玻璃两侧，所述门窗框架两侧分别开设有活动槽。

9、优选地，两个所述活动槽一侧内壁通过第二插杆活动连接有第一伸缩杆且第一伸缩杆输出端通过第二活动轴活动连接在门窗玻璃两侧，本发明通过设置推窗单元，在需要开窗时，通过限位伸缩杆可将门窗玻璃推至门窗框架外部，同时推动门窗玻璃底部，使门窗玻璃发生倾斜，可实现多种开窗形态，相对于现有的门窗，通风面积有限，本发明在使用中，可调控开窗状态以及调节窗口通风面积。

10、与现有技术相比，本发明的有益效果是：

11、1、本发明通过推动推钮，使传动轮齿带动扇形齿轮旋转，两个传动架之间反向转动，使两个传动架一端发生倾斜，再依次推动推钮，将下压板另一端发生倾斜，使下压板与门窗框架接触并对门窗框架挤压，使其固定在安装框架内，进而可实现快捷安装建筑门窗的功能，同时，通过弹簧，可在下压板倾斜中，对其进行缓冲，有利于提高该装置的稳定性。

12、2、本发明通过设置弯曲段，在下压板对门窗框架挤压时，通过弯曲段，可增加门窗框架的压力，防止门窗框架受外力影响，导致门窗框架出现松动，有利于提高该建筑门窗的稳固性。

13、3、本发明通过在密封橡胶条上设置密封单元，在组装密封橡胶条时，通过将密封橡胶条上齿条插入收紧槽内，通过螺丝刀转动第一螺钉，使齿条通过齿轮筒移动，将两个密封橡胶条之间紧密收缩，有利于提高建筑门窗的密封性。

14、4、本发明通过设置推窗单元，在需要开窗时，通过限位伸缩杆可将门窗玻璃推至门窗框架外部，同时推动门窗玻璃底部，使门窗玻璃发生倾斜，可实现多种开窗形态，相对于现有的门窗，通风面积有限，本发明在使用中，可调控开窗状态以及调节窗口通风面积。

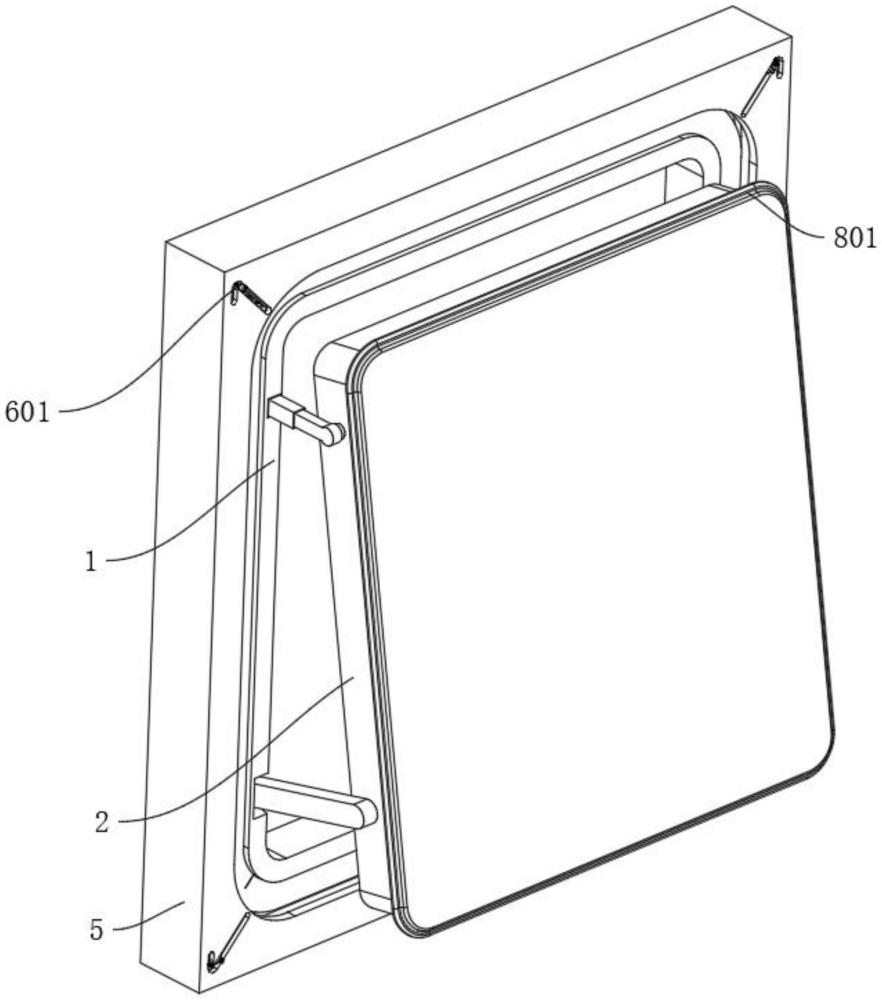

1.一种建筑门窗快捷安装结构，其特征在于，包括门窗框架（1），所述门窗框架（1）内部设置有门窗玻璃（2），所述门窗框架（1）外壁呈对称结构固定连接有两个密封橡胶条（3），两个所述密封橡胶条（3）外壁固定连接有两个锁定框（4）且两个锁定框（4）之间通过第一插销活动连接，所述锁定框（4）外侧设置有安装框架（5），所述安装框架（5）内部设置有拆装机构（6）；

2.根据权利要求1所述的一种建筑门窗快捷安装结构，其特征在于，所述下压板（612）表面为弯曲段（612a），所述弯曲段（612a）与锁定框（4）活动接触。

3.根据权利要求2所述的一种建筑门窗快捷安装结构，其特征在于，所述密封单元（7）包括两个齿条（701），两个所述齿条（701）分别固定连接在密封橡胶条（3）一端，两个所述密封橡胶条（3）一端分别开设有收紧槽（702）。

4.根据权利要求3所述的一种建筑门窗快捷安装结构，其特征在于，所述齿条（701）与收紧槽（702）位置对应，所述收紧槽（702）内部通过第一螺钉活动连接有齿轮筒（703）且齿轮筒（703）与齿条（701）啮合连接，所述第一螺钉位置与锁定框（4）上孔洞位置对应。

5.根据权利要求4所述的一种建筑门窗快捷安装结构，其特征在于，所述推窗单元（8）包括密封板（801），所述密封板（801）固定连接在门窗玻璃（2）一侧。

6.根据权利要求5所述的一种建筑门窗快捷安装结构，其特征在于，所述门窗框架（1）两侧开设有限位槽（802），所述限位槽（802）内部固定套接有限位伸缩杆（803）。

7.根据权利要求6所述的一种建筑门窗快捷安装结构，其特征在于，所述限位伸缩杆（803）输出端通过第一活动轴活动连接在门窗玻璃（2）两侧，所述门窗框架（1）两侧分别开设有活动槽（804）。

8.根据权利要求7所述的一种建筑门窗快捷安装结构，其特征在于，两个所述活动槽（804）一侧内壁通过第二插杆活动连接有第一伸缩杆（805）且第一伸缩杆（805）输出端通过第二活动轴活动连接在门窗玻璃（2）两侧。
