相变恒温式电暖器

本发明涉及一种供暖设备，尤其涉及一种相变恒温式电暖器。

背景技术：

1、现有的踢脚线取暖器是采用热超导体材料作为加热单元，外观类似房间的踢脚线形式的取暖器，该取暖器与踢脚线有机地结合在一起，既不占用空间又达到取暖的目的。其工作方式是，当电流通过取暖器内的电热丝时，电能被转化为热能，传递给液态媒介物，该液态媒介物随后加热周围空气。冷空气从底部进入取暖器，加热后上升，而热空气则沿顶部排出，形成自下而上的对流，从而实现房间的均匀加热。

2、目前的问题在于：

3、1)现有的踢脚线取暖器，其电热启动温度高、取暖器表面温度高，电热关闭温度低而造成的温度反复波动，上下温差大而不稳定，从而缩短了取暖器的有效使用寿命；

4、2)为加热空气到达指定温度，使取暖器表面温度过高，外壳裸露环境中，从而有“烫伤使用者及其家人小孩”的风险。

技术实现思路

1、本发明的目的在于提供一种相变恒温式电暖器，该电暖器中设置的恒温蓄热模块能够使得热空气离开电暖器时温度保持基本稳定。

2、为了实现上述技术目的，本发明采用如下技术方案：

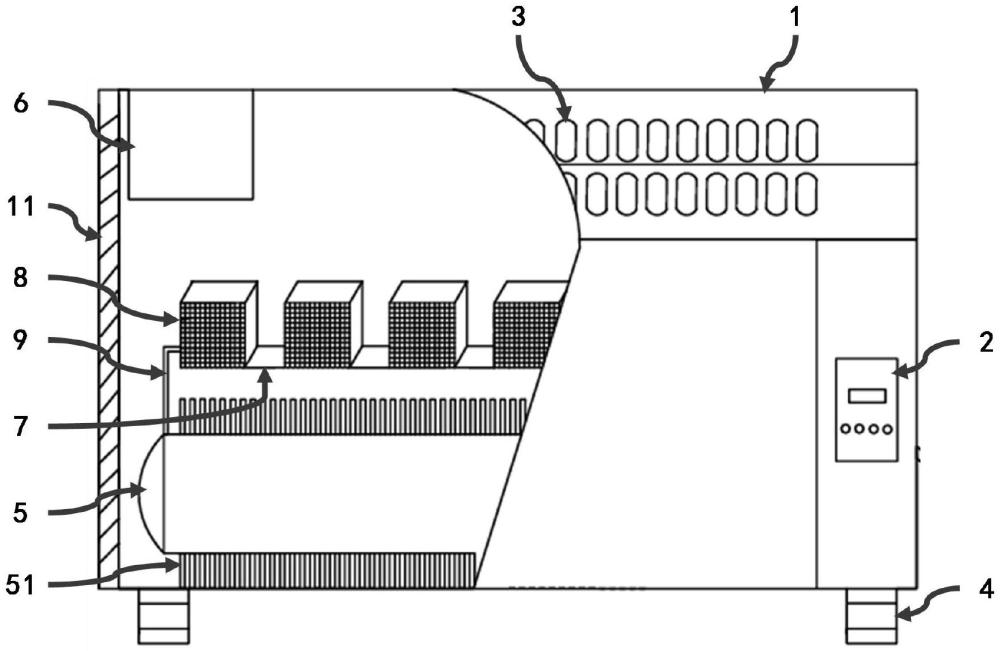

3、一种相变恒温式电暖器，该电暖器中设置有加热元件；所述电暖器中还设置有恒温蓄热模块，所述恒温蓄热模块位于加热元件的上方。

4、进一步地，所述恒温蓄热模块包括若干相变装载筒，所述若干相变装载筒集成组装在一起，每个相变装载筒中均填充有相变蓄热材料。

5、进一步地，所述若干相变装载筒集成组装在一起，其具体实现的结构形式为：所述恒温蓄热模块中还包括集成装配板，在所述集成装配板上设置有若干个凸出的插接部，每一个插接部对应一个相变装载筒；在每一个相变装载筒上均设置有一个凹陷的接插口；将相变装载筒的接插口与集成装配板上的插接部插接装配在一起，从而将相变装载筒装配在集成装配板上；将所有的相变装载筒全部装配在集成装配板上，从而实现所述若干相变装载筒集成组装在一起。

6、进一步地，所述集成装配板上设置有镂空。

7、进一步地，恒温蓄热模块中相邻的两个相变装载筒之间保持一定的间隔间隙。

8、进一步地，所述恒温蓄热模块上设置有翅片。

9、进一步地，所述相变装载筒中填充的相变蓄热材料为石蜡、癸醇或月桂醇。

10、进一步地，所述加热元件为电热棒。

11、进一步地，所述加热元件上装配有众多的翅片。

12、进一步地，所述电暖器内还设置有蒸发皿，所述蒸发皿设置在电暖器内侧的顶部位置处。

13、本发明的电暖器相对现有技术，其有益效果在于：

14、在电暖器中设置有恒温蓄热模块，该恒温蓄热模块能够使得热空气离开电暖器时温度保持基本稳定，不会有大的波动，从而减少了电热棒的日启停次数，延长了电热棒以及电暖器的有效使用寿命，同时也提升取暖舒适度，使电暖器恒温稳定，减少了烫伤风险。

1.一种相变恒温式电暖器，该电暖器中设置有加热元件；

2.根据权利要求1所述相变恒温式电暖器，其特征在于：所述恒温蓄热模块包括若干相变装载筒(8)，所述若干相变装载筒(8)集成组装在一起，每个相变装载筒(8)中均填充有相变蓄热材料。

3.根据权利要求2所述相变恒温式电暖器，其特征在于：所述若干相变装载筒(8)集成组装在一起，其具体实现的结构形式为：

4.根据权利要求3所述相变恒温式电暖器，其特征在于：所述集成装配板(7)上设置有镂空。

5.根据权利要求2所述相变恒温式电暖器，其特征在于：恒温蓄热模块中相邻的两个相变装载筒(8)之间保持一定的间隔间隙。

6.根据权利要求1所述相变恒温式电暖器，其特征在于：所述恒温蓄热模块上设置有翅片。

7.根据权利要求2所述相变恒温式电暖器，其特征在于：所述相变装载筒(8)中填充的相变蓄热材料为石蜡、癸醇或月桂醇。

8.根据权利要求1所述相变恒温式电暖器，其特征在于：所述加热元件为电热棒(5)。

9.根据权利要求1所述相变恒温式电暖器，其特征在于：所述加热元件上装配有众多的翅片(51)。

10.根据权利要求1所述相变恒温式电暖器，其特征在于：所述电暖器内还设置有蒸发皿(6)，所述蒸发皿(6)设置在电暖器内侧的顶部位置处。
