一种基于智能控制的医疗检测设备的制作方法

本发明属于医疗设备，涉及一种医疗检测设备，特别涉及一种基于智能控制的医疗检测设备。

背景技术：

1、医疗设备检测是指人们在生产，实验，科研，使用，维修等领域，借助于专门的仪器设备，为了及时获得被测、被控对象的作息而进行实时或非实时的定性检测和测量并出具检测报告的一个过程。

2、现有的医疗检测设备是通过人工的方式将检测试管放置于检测设备的检测台上，但是这种操作方式在需要对大量检测试管进行检测时，可能会导致工作人员操作不当从而造成一定危害，并且在进行检测时无法同时将多个检测试管放置于检测台上进行检测。

技术实现思路

1、本发明的目的是针对现有技术中存在的上述问题，提供了一种便于工作人员进行检测并基于智能控制的医疗检测设备。

2、本发明的目的可通过下列技术方案来实现：一种基于智能控制的医疗检测设备，包括设备主体，所述的设备主体上端部固定设置有用于检测的检测台，其特征在于，所述的设备主体后端部固定设置有安装架，所述的安装架且相对于设备主体的两侧均固定设置有连接座，两个所述连接座上均固定设置有供检测试管进行放置的试管架，所述的安装座上设置有用于夹持检测试管的夹持机构，所述的夹持机构的后端部设置有在安装架上进行上下移动的固定座，所述的固定座通过滑轨设置于滑座上，所述的滑座通过滑轨设置于安装架上，且所述滑座在安装架上进行横向移动，所述的安装架和固定座上分别设置有驱动相对应滑座横向移动以及相对应固定座上下移动的驱动机构，所述的夹持机构通过在固定座和滑座上进行升降以及横向移动将试管架上的检测试管夹持并置于检测台上进行检测，检测完毕后，将其夹持出检测台。

3、在上述的一种基于智能控制的医疗检测设备中，所述夹持机构包括机座、驱动气缸和若干个夹持单元，所述夹持单元均设置于机座上，所述夹持单元由两个连接杆和夹持气爪组成，所述连接杆在驱动气缸的作用下在机座上进行缩入或伸出。

4、在上述的一种基于智能控制的医疗检测设备中，若干个夹持单元可同时夹持多个检测试管。

5、在上述的一种基于智能控制的医疗检测设备中，所述的设备主体下端设置有用于支撑设备主体的支撑底座。

6、与现有技术相比，本基于智能控制的医疗检测设备通过夹持机构在安装架上可进行升降和横向移动，以自动的方式将检测试管进行夹持放入检测台检测并将其放入检测完毕区，提高检测试管的检测效率。

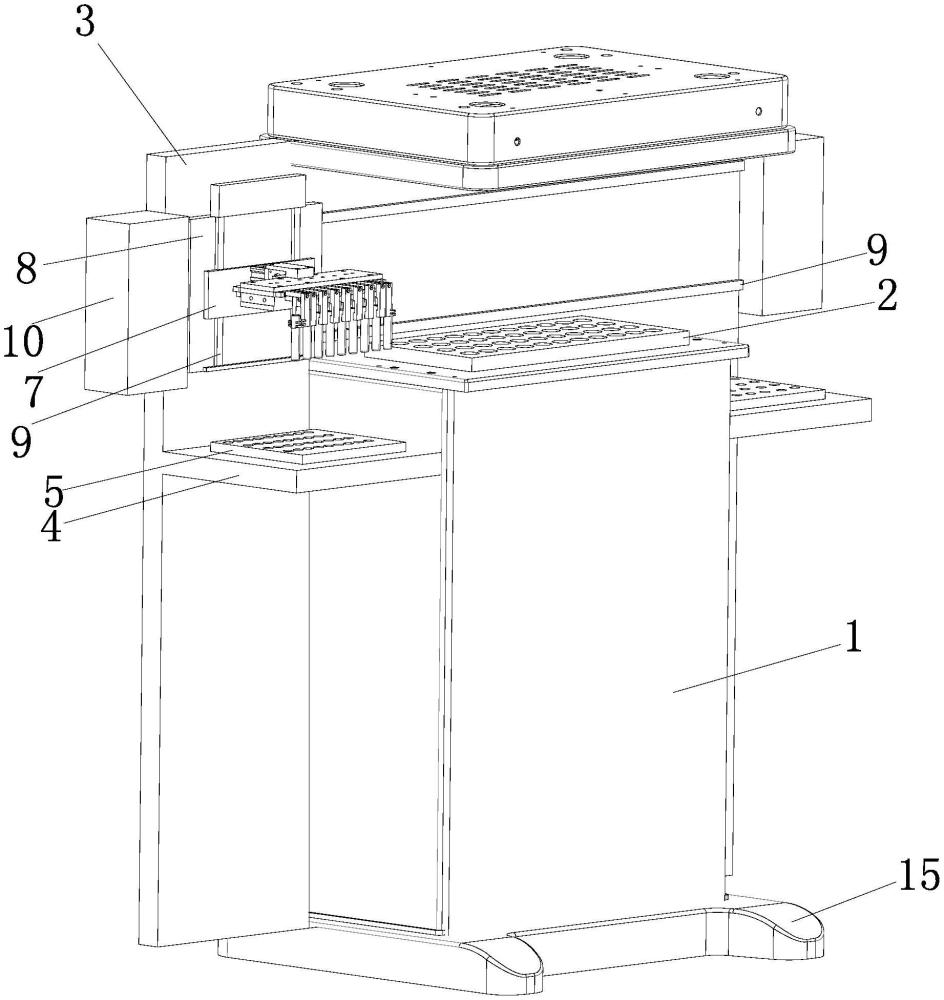

1.一种基于智能控制的医疗检测设备，包括设备主体（1），所述的设备主体（1）上端部固定设置有用于检测的检测台（2），其特征在于，所述的设备主体（1）后端部固定设置有安装架（3），所述的安装架（3）且相对于设备主体（1）的两侧均固定设置有连接座（4），两个所述连接座（4）上均固定设置有供检测试管进行放置的试管架（5），所述的安装座上设置有用于夹持检测试管的夹持机构（6），所述的夹持机构（6）的后端部设置有在安装架（3）上进行上下移动的固定座（7），所述的固定座（7）通过滑轨（9）设置于滑座（8）上，所述的滑座（8）通过滑轨（9）设置于安装架（3）上，且所述滑座（8）在安装架（3）上进行横向移动，所述的安装架（3）和固定座（7）上分别设置有驱动相对应滑座（8）横向移动以及相对应固定座（7）上下移动的驱动机构（10），所述的夹持机构（6）通过在固定座（7）和滑座（8）上进行升降以及横向移动将试管架（5）上的检测试管夹持并置于检测台（2）上进行检测，检测完毕后，将其夹持出检测台（2）。

2.根据权利要求1所述的一种基于智能控制的医疗检测设备，其特征在于，所述夹持机构（6）包括机座（11）、驱动气缸和若干个夹持单元（12），所述夹持单元（12）均设置于机座（11）上，所述夹持单元（12）由两个连接杆（13）和夹持气爪（14）组成，所述连接杆（13）在驱动气缸的作用下在机座（11）上进行缩入或伸出。

3.根据权利要求2所述的一种基于智能控制的医疗检测设备，其特征在于，若干个夹持单元（12）可同时夹持多个检测试管。

4.根据权利要求1所述的一种基于智能控制的医疗检测设备，其特征在于，所述的设备主体（1）下端设置有用于支撑设备主体（1）的支撑底座（15）。
