一种顶部分段垂直提升智能门的制作方法

本发明涉及垂直提升门领域，特别涉及一种顶部分段垂直提升智能门。

背景技术：

1、目前的提升门产品有分段上升的，存在诸多弊端，市面上的多段提升门密封不好，速度低，顶部要求空间大，市面的上排挂门速度低，所有门板上升时同时分开，开启速度慢，安全性差，门板掉落后风险较高，在机场、船厂、矿山、大型工业自动化厂房维修车间和车库等，均需要一种稳定性高的智能门来解决现有技术中智能门的不足。

技术实现思路

1、本发明的目的是为了解决现有技术的不足，提供了一种顶部分段垂直提升智能门。

2、本发明是通过以下技术方案实现：

3、一种顶部分段垂直提升智能门，包括若干数量门板、门腿，所述门板两侧设有门板导轮，所述门板位于传送机构中部，所述传送机构采用链传动的方式对门板驱动，所述门板上两侧分别设有提升机构。

4、优选的，所述门板位于传送机构中部，所述传送机构采用链传动的方式对门驱动，所述传送机构内设置有对称设置的门腿，所述门腿顶部位置固定安装有电机固定架，所述电机固定架表面下侧安装有电机，位于所述电机的电机轴上套装有电机驱动主链轮，位于所述电机驱动主链轮上方设置有电机驱动副链轮，所述电机驱动主链轮和电机驱动副链轮之间套有电机驱动链条，位于所述电机驱动副链轮内套有顶部传动轴，所述顶部传动轴与电机固定架之间装有固定轴承，所述顶部传动轴上套装有提升机构。

5、优选的，所述提升机构内部包括顶部传动链轮和底部链轮，所述底部链轮外套装有底部链轮支架，所述顶部传动链轮与底部链轮之间套装有门体提升链条，所述门体提升链条设置在门腿内侧，位于所述门腿侧面顶部安装有齿轮固定板，所述齿轮固定板内装有主齿轮和副齿轮，位于所述副齿轮端面装有同步带轮，主齿轮和副齿轮与齿轮固定板之间装有副轴承，位于所述门腿内部套装有导轮后轨道。

6、优选的，所述主齿轮的半径为r3，所述副齿轮半径为r4，所述同步带轮的半径为r5，所述顶部传动链轮半径为r2，所述门板的高度为h，所述同步带的安装门板位置的齿距为l，其中，。

7、优选的，所述门板顶部设有门板储藏结构，所述门板储藏结构内部包括门板顶部储藏板，所述门板导轮之间连接有同步带，所述门板设置在两侧的门板顶部储藏板之间，所述门板导轮设置在门板两侧，且使得门板导轮卡在门板顶部储藏板上。

8、优选的，所述同步带轮上设有顶压板，用来避免导轮顶部脱离轨道，同时实现将导轮顺利导入垂直的轨道。

9、优选的，所述门板与导轮后轨道贴合，门板为堆叠设计。

10、优选的，所述门板顶部储藏板底部装有缓冲胶板，所述门板顶部储藏板与门板之间装有轨道密封。

11、优选的，所述缓冲胶板外表面为硅胶材料制成，轨道密封为橡胶材料制成。

12、本发明的有益效果是：

13、（1）采用链条传动，链条运行和门板最底下一块门板连接固定好，最底下门板在链条的带动下，实现上面的全部门板向上运行，可根据门板重量计算手动所需拉力，当门失电时可以借助人工实现大门打开，通过在同步带轮上设置顶压板，避免导轮顶部脱离轨道，实现将导轮顺利导入轨道，通过设置导向扶正结构，密封结构等，进一步增加门板运行的稳定性，通过镶嵌透光玻璃，增强光线照入，提高室内采光，通过智能化系统远程操作，更加便捷；

14、（2）适用于机场，船厂，矿山，监狱，银行，大型工业自动化厂房维修车间，民用车库，尤其涉及超宽超大对强度，速度，性能稳定性要求比较高的机库港口矿山以及对美观和静音要求很高的别墅车库等。

1.一种顶部分段垂直提升智能门，包括若干数量门板（30）、门腿(10)，其特征在于，所述门板（30）两侧设有门板导轮（31），所述门板（30）位于传送机构中部，所述传送机构采用链传动的方式对门板（30）驱动，所述门板（30）上两侧分别设有提升机构。

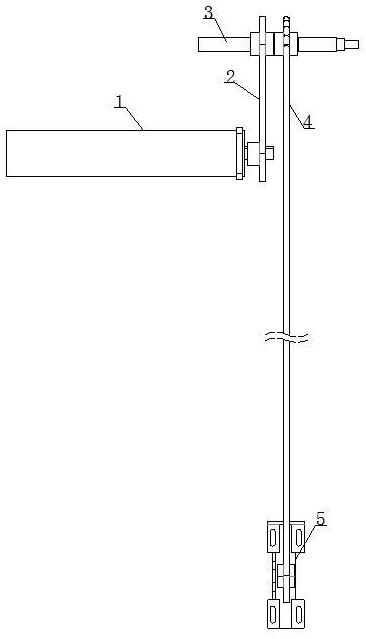

2.根据权利要求1所述的一种顶部分段垂直提升智能门，其特征在于：所述传送机构内设置有对称设置的门腿（10），所述门腿（10）顶部位置固定安装有电机固定架（15），所述电机固定架（15）表面下侧安装有电机（1），位于所述电机（1）的电机轴上套装有电机驱动主链轮（6），位于所述电机驱动主链轮（6）上方设置有电机驱动副链轮（7），所述电机驱动主链轮（6）和电机驱动副链轮（7）之间套有电机驱动链条（2），位于所述电机驱动副链轮（7）内套有顶部传动轴（3），所述顶部传动轴（3）与电机固定架（15）之间装有固定轴承（12），所述顶部传动轴（3）上套装有提升机构。

3.根据权利要求1所述的一种顶部分段垂直提升智能门，其特征在于：所述提升机构内部包括顶部传动链轮（8）和底部链轮（9），所述底部链轮（9）外套装有底部链轮支架（5），所述顶部传动链轮（8）与底部链轮（9）之间套装有门体提升链条（4），所述门体提升链条（4）设置在门腿（10）内侧，位于所述门腿（10）侧面顶部安装有齿轮固定板（24），所述齿轮固定板（24）内装有主齿轮（18）和副齿轮（19），位于所述副齿轮（19）端面装有同步带轮（20），主齿轮（18）和副齿轮（19）与齿轮固定板（24）之间装有副轴承（14），位于所述门腿（10）内部套装有导轮后轨道（27）。

4.根据权利要求1所述的一种顶部分段垂直提升智能门，其特征在于：所述门板（30）顶部设有门板储藏结构，所述门板储藏结构内部包括门板顶部储藏板（28），所述门板导轮（31）之间连接有同步带（29），所述门板（30）设置在两侧的门板顶部储藏板（28）之间，所述门板导轮（31）设置在门板（30）两侧，且门提升时使得门板导轮（31）卡在门板顶部储藏板（28）上。

5.根据权利要求3所述的一种顶部分段垂直提升智能门，其特征在于：所述同步带轮（20）上设有顶压板（22），用来避免导轮顶部脱离轨道，同时实现将导轮顺利导入垂直的轨道。

6.根据权利要求3所述的一种顶部分段垂直提升智能门，其特征在于：所述主齿轮（18）的半径为r3，所述副齿轮（19）半径为r4，所述同步带轮（20）的半径为r5，所述顶部传动链轮（8）半径为r2，所述门板（30）的高度为h，所述同步带（29）的安装门板位置齿距为l，其中：。

7.根据权利要求1所述的一种顶部分段垂直提升智能门，其特征在于：所述门板（30）与导轮后轨道（27）贴合，门板（30）为堆叠设计。

8.根据权利要求4所述的一种顶部分段垂直提升智能门，其特征在于：所述门板顶部储藏板（28）底部装有缓冲胶板（33），所述门板顶部储藏板（28）与门板（30）之间装有轨道密封（37）。

9.根据权利要求8所述的一种顶部分段垂直提升智能门，其特征在于：所述缓冲胶板（33）外表面为硅胶材料制成，轨道密封（37）为橡胶材料制成。
