储能设备的制作方法

本申请涉及电池，更具体而言，涉及一种储能设备。

背景技术：

1、储能设备内部设有多个控制电路板，例如控制电路板包括主板、电池管理系统板和逆变器板，以利用多个控制电路板实现储能设备的特定功能。目前，不同的控制电路板之间需要设有专门的通讯线才能实现信号传输，然而这样会导致线束成本以及整机空间的增加。

技术实现思路

1、本申请实施方式提供一种储能设备。

2、本申请实施方式的储能设备包括电池模组及多个控制电路板，所述控制电路板和所述电池模组之间、以及各个所述控制电路板之间均通过电力线连接，所述控制电路板包括载波通信模块，各个所述控制电路板通过各自的所述载波通信模块进行电力线通信。

3、在某些实施方式中，所述载波通信模块设有通信地址，各个所述控制电路板对应的通信地址不同。

4、在某些实施方式中，所述控制电路板可以广播的形式与其他所述控制电路板通信。

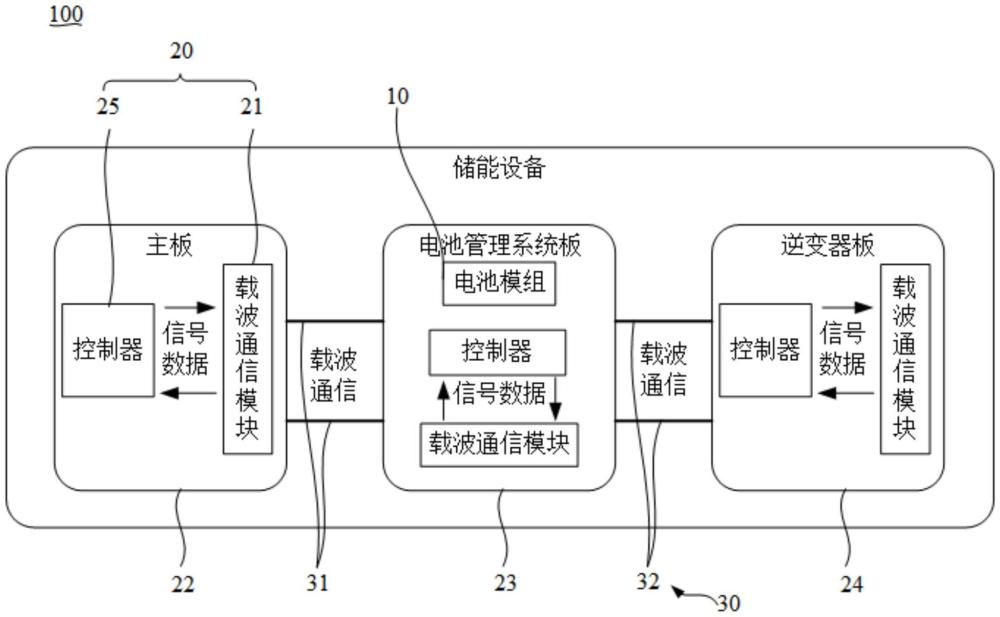

5、在某些实施方式中，所述控制电路板包括主板、电池管理系统板和逆变器板，所述电力线包括第一电力线、第二电力线和第三电力线，所述电池管理系统板与所述电池模组通过第一电力线连接，所述电池管理系统板与所述主板通过第二电力线连接，所述电池管理系统板与所述逆变器板通过第三电力线连接。

6、在某些实施方式中，所述控制电路板包括主板、电池管理系统板和逆变器板，所述电力线包括第一电力线、第二电力线和第三电力线，所述逆变器板与所述电池模组通过第一电力线连接，所述逆变器板与所述主板通过第二电力线连接，所述电池管理系统板与所述逆变器板通过第三电力线连接。

7、在某些实施方式中，所述控制电路板包括主板、电池管理系统板和逆变器板，所述电力线包括第一电力线、第二电力线和第三电力线，所述主板与所述电池模组通过第一电力线连接，所述电池管理系统板与所述主板通过第二电力线连接，所述主板与所述逆变器板通过第三电力线连接。

8、在某些实施方式中，所述控制电路板还包括控制器，所述控制器与所述载波通信模块通信连接。

9、在某些实施方式中，所述控制电路板包括第一电路板和第二电路板，所述第一电路板包括第一载波通信模块和第一控制器，所述第二电路板包括第二载波通信模块和第二控制器；所述第一载波通信模块用于接收所述第一控制器的第一信号数据，将所述第一控制器的第一信号数据转化成载波信号，并将所述载波信号叠加到所述电力线的输送电压上；所述第二载波通信模块用于接收所述输送电压，将所述输送电压转换为第二信号数据，并将所述第二信号数据传输到所述第二控制器。

10、在某些实施方式中，所述控制电路板包括主板、电池管理系统板和逆变器板，在接收到启动指令的情况下，所述电池管理系统板控制所述电池模组通过所述电力线向所述主板和所述逆变器板供电。

11、在某些实施方式中，所述电力线的输送电压大于或等于24v。

12、本申请实施方式的储能设备的控制电路板和电池模组之间、以及各个控制电路板之间均通过电力线连接，且控制电路板上设有载波通信模块。在各个控制电路板之间需要通信的情况下，可利用载波通信模块将信号数据转化为载波信号，并将载波信号叠加到电力线的输送电压上，以利用电力线完成数据传输。接收到输送电压的载波通信模块可将输送电压转化为信号数据。如此，控制电路板之间可利用载波通信模块和供电线完成通讯，无需额外设置通讯线，从而可减小储能设备的线束成本和整机空间。

13、本申请的实施方式的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本申请的实施方式的实践了解到。

1.一种储能设备，其特征在于，包括：

2.根据权利要求1所述的储能设备，其特征在于，所述载波通信模块设有通信地址，各个所述控制电路板对应的通信地址不同。

3.根据权利要求2所述的储能设备，其特征在于，所述控制电路板可以广播的形式与其他所述控制电路板通信。

4.根据权利要求1所述的储能设备，其特征在于，所述控制电路板包括主板、电池管理系统板和逆变器板，所述电力线包括第一电力线、第二电力线和第三电力线，所述电池管理系统板与所述电池模组通过第一电力线连接，所述电池管理系统板与所述主板通过第二电力线连接，所述电池管理系统板与所述逆变器板通过第三电力线连接。

5.根据权利要求1所述的储能设备，其特征在于，所述控制电路板包括主板、电池管理系统板和逆变器板，所述电力线包括第一电力线、第二电力线和第三电力线，所述逆变器板与所述电池模组通过第一电力线连接，所述逆变器板与所述主板通过第二电力线连接，所述电池管理系统板与所述逆变器板通过第三电力线连接。

6.根据权利要求1所述的储能设备，其特征在于，所述控制电路板包括主板、电池管理系统板和逆变器板，所述电力线包括第一电力线、第二电力线和第三电力线，所述主板与所述电池模组通过第一电力线连接，所述电池管理系统板与所述主板通过第二电力线连接，所述主板与所述逆变器板通过第三电力线连接。

7.根据权利要求1所述的储能设备，其特征在于，所述控制电路板还包括控制器，所述控制器与所述载波通信模块通信连接。

8.根据权利要求1所述的储能设备，其特征在于，所述控制电路板包括第一电路板和第二电路板，所述第一电路板包括第一载波通信模块和第一控制器，所述第二电路板包括第二载波通信模块和第二控制器；

9.根据权利要求1所述的储能设备，其特征在于，所述控制电路板包括主板、电池管理系统板和逆变器板，在接收到启动指令的情况下，所述电池管理系统板控制所述电池模组通过所述电力线向所述主板和所述逆变器板供电。

10.根据权利要求1所述的储能设备，其特征在于，所述电力线的输送电压大于或等于24v。
