一种无人机的卫星接收天线的减震安装结构的制作方法

本技术涉及无人机的卫星接收天线安装，尤其涉及一种无人机的卫星接收天线的减震安装结构。

背景技术：

1、无人机中通过安装卫星接收天线实现通信连接，现有结构直接通过安装板对卫星接收天线进行安装，为刚性安装，无人机在飞行过程中会产生振动现象，造成卫星接收天线跟随产生震动，造成通信可靠性以及设备稳定性下降。

技术实现思路

1、(一)技术问题

2、本实用新型的目的在于提供一种无人机的卫星接收天线的减震安装结构，解决现有的卫星接收天线安装方式为刚性连接，振动影响通信稳定性以及设备稳定性的问题。

3、(二)技术方案

4、为实现上述目的，本实用新型提供如下技术方案：

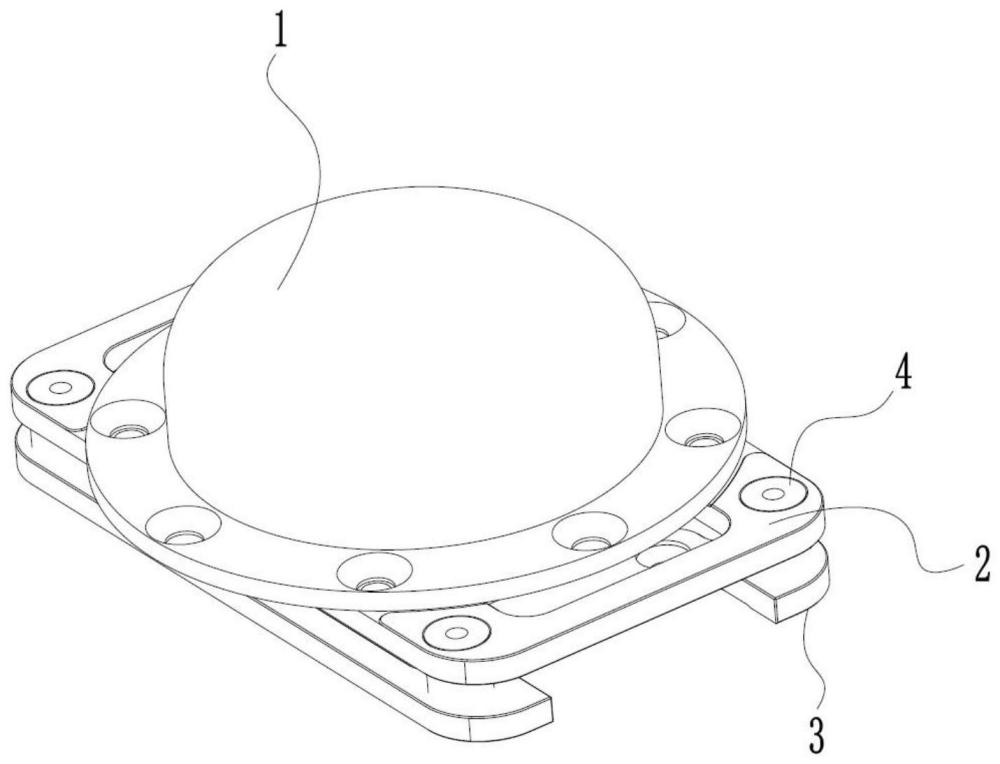

5、一种无人机的卫星接收天线的减震安装结构，包括天线主体，还包括第一安装板以及第二安装板，所述第一安装板与所述第二安装板之间设有位于转折位置处的减震球，所述第一安装板上设有穿过所述减震球、所述第二安装板的第一螺钉，所述第一螺钉伸出所述第二安装板的部位旋紧有第一螺母；所述第一安装板上开设有第一安装孔，所述天线主体通过第二螺钉紧固在所述第一安装孔上。

6、优选的，所述第一螺钉上套设有贴合所述第一安装板的第一垫片以及贴合所述第二安装板的第二垫片。

7、优选的，所述第一垫片与所述第二垫片的材质为尼龙。

8、优选的，所述第一安装板与所述第二安装板的材质为铝合金。

9、优选的，所述第二安装板上开设有第二安装孔，所述第二安装板上间隔设有两个吊脚支架，所述吊脚支架通过螺钉安装在所述第二安装孔上；两个所述吊脚支架上安装有连接板，所述连接板上安装有至少1根天线，所述天线与所述天线本体通信连接。

10、优选的，所述吊脚支架包括安装在所述第二安装板上的第一连接半环以及与所述第一连接半环围合构成安装腔的第二连接半环，所述第二连接半环与所述连接板之间设有支撑套，还包括穿过连接板、支撑套、第二连接半环的螺钉，螺钉螺纹连接在第一连接半环上。

11、优选的，所述第一安装板、第二安装板上均开设有限位槽，所述减震球的两端部分别插入对应侧的限位槽内。

12、优选的，所述第一安装板、所述第二安装板上设有用于内部连线的通槽。

13、(三)有益效果

14、通过第一安装板、第二安装板、减震球以及第一螺钉、第一螺母构成具有减振作用的支架结构，将天线主体安装在第一安装板上，第二安装板安装在无人机的主机上，由此，无人机在运行过程中产生的振动被减震球进行缓冲，不会直接传递到天线主体上，由此能够保证天线主体的安装稳定性，同时提升信号接收的稳定性。

1.一种无人机的卫星接收天线的减震安装结构，包括天线主体，其特征在于：还包括第一安装板以及第二安装板，所述第一安装板与所述第二安装板之间设有位于转折位置处的减震球，所述第一安装板上设有穿过所述减震球、所述第二安装板的第一螺钉，所述第一螺钉伸出所述第二安装板的部位旋紧有第一螺母；

2.根据权利要求1所述的一种无人机的卫星接收天线的减震安装结构，其特征在于：所述第一螺钉上套设有贴合所述第一安装板的第一垫片以及贴合所述第二安装板的第二垫片。

3.根据权利要求2所述的一种无人机的卫星接收天线的减震安装结构，其特征在于：所述第一垫片与所述第二垫片的材质为尼龙。

4.根据权利要求1-3任意一项所述的一种无人机的卫星接收天线的减震安装结构，其特征在于：所述第一安装板与所述第二安装板的材质为铝合金。

5.根据权利要求4所述的一种无人机的卫星接收天线的减震安装结构，其特征在于：所述第二安装板上开设有第二安装孔，所述第二安装板上间隔设有两个吊脚支架，所述吊脚支架通过螺钉安装在所述第二安装孔上；

6.根据权利要求5所述的一种无人机的卫星接收天线的减震安装结构，其特征在于：所述吊脚支架包括安装在所述第二安装板上的第一连接半环以及与所述第一连接半环围合构成安装腔的第二连接半环，所述第二连接半环与所述连接板之间设有支撑套，还包括穿过连接板、支撑套、第二连接半环的螺钉，螺钉螺纹连接在第一连接半环上。

7.根据权利要求4所述的一种无人机的卫星接收天线的减震安装结构，其特征在于：所述第一安装板、第二安装板上均开设有限位槽，所述减震球的两端部分别插入对应侧的限位槽内。

8.根据权利要求7所述的一种无人机的卫星接收天线的减震安装结构，其特征在于：所述第一安装板、所述第二安装板上设有用于内部连线的通槽。
