一种报警器的制作方法

本技术涉及报警技术领，特别涉及一种报警器。

背景技术：

1、在工程施工作业中，比如隧道施工、高边坡、起重作业等作业现场，现场环境复杂，危险处处存在，施工人员的安全随时都存在威胁，提高对施工人员安全监控越来越重要。为在遇到危险时，确保施工人员安全撤离，因此需在施工场地安装摄像头及通讯装置，达到实时拍摄施工场所，由外部服务器识别是否存在危险，并及时发送报警信息提醒施工人员需赶紧撤离危险地带。

2、如申请号为：cn201911032814.2，名称为：基于人工智能的隧道内仿生摄像装置及方法的中国发明专利公开了通过可放置的摄像装置全方位的监测隧道内施工状况，获得隧道内各个区域的物体位置信息，并无线传输到洞外进行风险评估，但无线通讯模块在摄像装置的内部，使得无线通讯模块的工作位置受摄像装置安装位置的限制，有些工况下无法满足摄像装置佳、无线信号也满足传输需求的要求。而且在无线信号弱时，仅用无线方式无法接收外部控制信号，及向外传输摄像装置的视频信号。

3、因而现有技术还有待改进和提高。

技术实现思路

1、鉴于上述现有技术的不足之处，本实用新型的目的在于提供一种报警器，可提高报警的可靠性。

2、为解决以上技术问题，本实用新型采取了以下技术方案：

3、一种报警器，其包括通讯及控制模块、报警模块和poe供电模块，所述poe供电模块与摄像头可拆卸连接，所述通讯及控制模块和poe供电模块与报警模块连接；所述通讯及控制模块通过有线或无线接收外部控制设备的报警控制信息，并使报警模块输出报警信号；所述摄像头获取的视频数据依次经所述报警模块、通讯及控制模块以有线或无线方式发送给外部控制设备。

4、所述的报警器中，所述通讯及控制模块包括通讯及控制单元和通讯单元，所述通讯及控制单元与通讯单元和报警模块连接。

5、所述的报警器中，所述报警模块包括报警控制单元和报警单元，所述报警控制单元与报警单元和通讯及控制单元连接。

6、所述的报警器中，所述通讯及控制单元包括通讯控制芯片、第一连接器和第二连接器，所述通讯控制芯片的usb__dp脚和usb__dm脚相应连接第一连接器的第32脚和第31脚，所述通讯控制芯片的ephy_led0_n_jtdo脚、ephy_led1_n_jtd1脚、ephy_led2_n_jtd2脚相应连接第二连接器的第16脚、第15脚、第14脚；所述通讯单元包括通讯芯片，所述通讯芯片的gpio/leda脚连接第二连接器的第10脚。

7、所述的报警器中，所述报警单元包括声音报警子单元、灯光报警子单元和手动报警单元，所述报警控制单元包括报警控制子单元、第三连接器和第四连接器，所述第四连接器与第二连接器连接，所述第三连接器与第一连接器连接，所述报警控制子单元与声音报警子单元、灯光报警子单元和第三连接器，所述手动报警单元与第四连接器连接。

8、所述的报警器中，所述报警控制子单元包括第一控制芯片和第二控制芯片，所述声音报警子单元包括第三控制芯片、功放芯片、第一电感、第二电感、第一电容、第二电容、第三电容、第四电容和喇叭接口，所述第一控制芯片的ud+脚连接第三连接器的第1脚，第一控制芯片的ud-脚连接第三连接器的第2脚，第一控制芯片scs0脚、sts0/gpio0/sck脚、rts0/gpio1/miso脚、txd0/mosi脚相应连接第二控制芯片的pa4/spi0_nss脚、pa5/spi0_sck脚、pa6/spi0_miso脚、pa7/spi0_mosi，第二控制芯片的pb11脚、pb12/spi1_nss脚、pb13/spi1_sck脚、pb14/spi1_miso脚、pb15/spi1_mosi脚、pc6脚、pc7脚相应连接第三控制芯片的xdsc/bsync脚、xcs脚、sclk脚、so脚、si脚、xreset脚，第三控制芯片的left脚通过第一电容连接功放芯片的rinx脚，第三控制芯片的right脚通过第二电容连接功放芯片的rinp脚，功放芯片的outnr脚通过第一电感连接喇叭接口的第一脚和第三电容的一端，第三控制芯片的bsnl脚通过第二电感连接喇叭接口的第二脚和第四电容的一端，所述第三电容的另一端、第四电容的另一端接地。

9、所述的报警器中，所述灯光报警子单元包括灯接口、第一电阻和第二电阻，所述灯接口的第2脚通过第一电阻连接第三控制芯片的gpio2/dclk脚、也通过第二电阻连接第二控制芯片的pa8脚。

10、所述的报警器中，所述poe供电模块包括poe供电驱动芯片、至少一网络滤波器、至少一用于接摄像头的rj45接口，所述poe供电驱动芯片的initb脚连接第二控制芯片的pb5脚，所述poe供电驱动芯片的sdai/ee_dat脚连接第二控制芯片的pb7脚，所述poe供电驱动芯片的scl/ee_clk脚连接第二控制芯片的pb6脚，网络滤波器的td+脚连接第三连接器的第2脚，网络滤波器的td-脚连接第三连接器的第4脚，网络滤波器的rd+脚连接第三连接器的第6脚，网络滤波器的rd-脚连接第三连接器的第8脚，网络滤波器的tx+脚连接rj45接口的第6脚，网络滤波器的tx-脚连接第三连接器的第3脚，网络滤波器的rx+脚连接rj45接口的第2脚，网络滤波器的rx-脚连接第三连接器的第1脚。

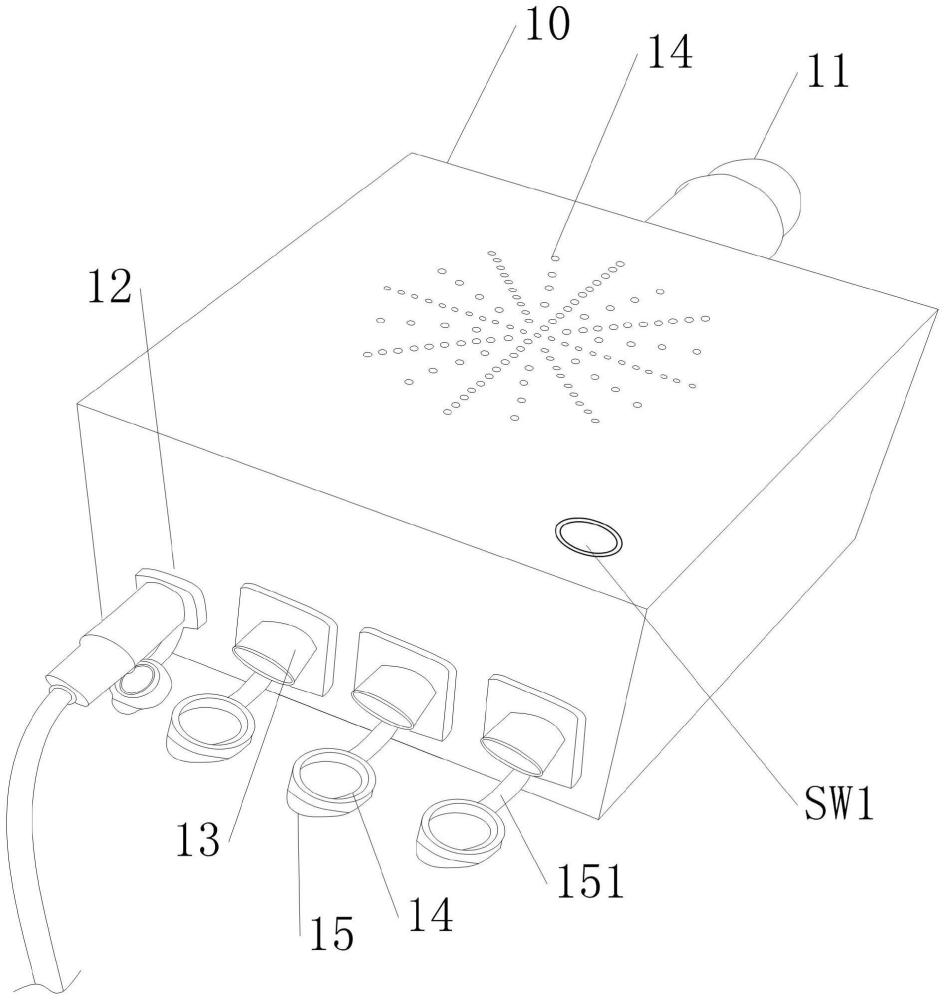

11、所述的报警器，包括报警器本体，所述报警器本体的第一侧面设置有警示灯，所述报警器本体的第二侧面设置有至少一网口和电源接口，所述报警器本体的第三侧面设置有出音孔。

12、所述的报警器中，所述报警器本体上设置有悬挂提手、抱箍和/或磁吸件。

13、相较于现有技术，本实用新型提供的报警器，包括通讯及控制模块、报警模块和poe供电模块，所述poe供电模块与摄像头可拆卸连接，所述通讯及控制模块和poe供电模块与报警模块连接；所述通讯及控制模块通过有线或无线接收外部控制设备的报警控制信息，并使报警模块输出报警信号；所述摄像头获取的视频数据依次经所述报警模块、通讯及控制模块以有线或无线方式发送给外部控制设备，通过使摄像头与报警器可拆卸连接的方式，使摄像头和报警器可更自由的选择安装位置，使安装、使用更方便，且报警信号可更可靠的传输。并且在无线信号弱时，可采用有线方式传输信号，使报警和作用指挥可更及时、可靠。

1.一种报警器，其特征在于，包括通讯及控制模块、报警模块和poe供电模块，所述poe供电模块与摄像头可拆卸连接，所述通讯及控制模块和poe供电模块与报警模块连接；所述通讯及控制模块通过有线或无线接收外部控制设备的报警控制信息，并使报警模块输出报警信号；所述摄像头获取的视频数据依次经所述报警模块、通讯及控制模块以有线或无线方式发送给外部控制设备。

2.根据权利要求1所述的报警器，其特征在于，所述通讯及控制模块包括通讯及控制单元和通讯单元，所述通讯及控制单元与通讯单元和报警模块连接。

3.根据权利要求2所述的报警器，其特征在于，所述报警模块包括报警控制单元和报警单元，所述报警控制单元与报警单元和通讯及控制单元连接。

4.根据权利要求3所述的报警器，其特征在于，所述通讯及控制单元包括通讯控制芯片、第一连接器和第二连接器，所述通讯控制芯片的usb__dp脚和usb__dm脚相应连接第一连接器的第32脚和第31脚，所述通讯控制芯片的ephy_led0_n_jtdo脚、ephy_led1_n_jtd1脚、ephy_led2_n_jtd2脚相应连接第二连接器的第16脚、第15脚、第14脚；所述通讯单元包括通讯芯片，所述通讯芯片的gpio/leda脚连接第二连接器的第10脚。

5.根据权利要求4所述的报警器，其特征在于，所述报警单元包括声音报警子单元、灯光报警子单元和手动报警单元，所述报警控制单元包括报警控制子单元、第三连接器和第四连接器，所述第四连接器与第二连接器连接，所述第三连接器与第一连接器连接，所述报警控制子单元与声音报警子单元、灯光报警子单元和第三连接器，所述手动报警单元与第四连接器连接。

6.根据权利要求5所述的报警器，其特征在于，所述报警控制子单元包括第一控制芯片和第二控制芯片，所述声音报警子单元包括第三控制芯片、功放芯片、第一电感、第二电感、第一电容、第二电容、第三电容、第四电容和喇叭接口，所述第一控制芯片的ud+脚连接第三连接器的第1脚，第一控制芯片的ud-脚连接第三连接器的第2脚，第一控制芯片scs0脚、sts0/gpio0/sck脚、rts0/gpio1/miso脚、txd0/mosi脚相应连接第二控制芯片的pa4/spi0_nss脚、pa5/spi0_sck脚、pa6/spi0_miso脚、pa7/spi0_mosi，第二控制芯片的pb11脚、pb12/spi 1_nss脚、pb13/spi 1_sck脚、pb14/spi 1_miso脚、pb15/spi 1_mosi脚、pc6脚、pc7脚相应连接第三控制芯片的xdsc/bsync脚、xcs脚、sclk脚、so脚、si脚、xreset脚，第三控制芯片的left脚通过第一电容连接功放芯片的rinx脚，第三控制芯片的right脚通过第二电容连接功放芯片的rinp脚，功放芯片的outnr脚通过第一电感连接喇叭接口的第一脚和第三电容的一端，第三控制芯片的bsnl脚通过第二电感连接喇叭接口的第二脚和第四电容的一端，所述第三电容的另一端、第四电容的另一端接地。

7.根据权利要求6所述的报警器，其特征在于，所述灯光报警子单元包括灯接口、第一电阻和第二电阻，所述灯接口的第2脚通过第一电阻连接第三控制芯片的gpio2/dclk脚、也通过第二电阻连接第二控制芯片的pa8脚。

8.根据权利要求6所述的报警器，其特征在于，所述poe供电模块包括poe供电驱动芯片、至少一网络滤波器、至少一用于接摄像头的rj45接口，所述poe供电驱动芯片的initb脚连接第二控制芯片的pb5脚，所述poe供电驱动芯片的sdai/ee_dat脚连接第二控制芯片的pb7脚，所述poe供电驱动芯片的scl/ee_clk脚连接第二控制芯片的pb6脚，网络滤波器的td+脚连接第三连接器的第2脚，网络滤波器的td-脚连接第三连接器的第4脚，网络滤波器的rd+脚连接第三连接器的第6脚，网络滤波器的rd-脚连接第三连接器的第8脚，网络滤波器的tx+脚连接rj45接口的第6脚，网络滤波器的tx-脚连接第三连接器的第3脚，网络滤波器的rx+脚连接rj45接口的第2脚，网络滤波器的rx-脚连接第三连接器的第1脚。

9.根据权利要求1所述的报警器，其特征在于，包括报警器本体，所述报警器本体的第一侧面设置有警示灯，所述报警器本体的第二侧面设置有至少一网口和电源接口，所述报警器本体的第三侧面设置有出音孔。

10.根据权利要求9所述的报警器，其特征在于，所述报警器本体上设置有悬挂提手、抱箍和/或磁吸件。
