一种地下钻孔灌注桩承载力检测用试验装置的制作方法

本技术涉及桩基检测试验，具体地说是一种地下钻孔灌注桩承载力检测用试验装置。

背景技术：

1、一般的，地下钻孔灌注桩（bored pile）是一种深基坑支护和土建工程中常用的桩基施工技术。该技术通过钻孔、灌注混凝土等工序，将钢筋加固的混凝土灌注至地下，形成承载桩。

2、地下钻孔灌注桩作为建筑物的根基，使用前需要对地下钻孔灌注桩的承载力进行检测，来检测地下钻孔灌注桩是否安全可靠。常见检测桩体承载力的装置，例如授权公告号cn 209989849 u的实用新型专利公开了一种混凝土灌注桩承载力检测装置，包括施工面、灌注桩、阻隔钢板、压板和滑块，所述施工面上设置有灌注孔，灌注孔内安装有灌注桩，灌注桩的左、右两侧均安装有钢柱，左、右两侧钢柱的上方连接有支撑杆，支撑杆下方的中间安装有千斤顶，千斤顶的下方连接有压板；所述压板上方的左、右两侧安装有l型连接杆，滑块安装在滑槽上，左、右两侧钢柱正面的上方设置有刻度线，刻度线位于滑槽远离千斤顶的一侧，左、右两侧钢柱下端与施工面接触的部分均布设置有多个阻隔钢板，钢柱左、右两侧与阻隔钢板之间设置有加强肋。通过设置的刻度线能够直观观察检测时混凝土灌注桩下降的距离，使记录数据更加的方便。

3、上述桩体承载力检测用试验装置在使用时，需要花费大量的时间以及资金对钢柱进行预埋，不利于实际进行使用，而且对不同的桩体使用时，移动起来也非常不便，所以需要一种地下钻孔灌注桩承载力检测用试验装置，以解决该类问题。

技术实现思路

1、本实用新型的技术任务是解决现有技术的不足，提供一种地下钻孔灌注桩承载力检测用试验装置。

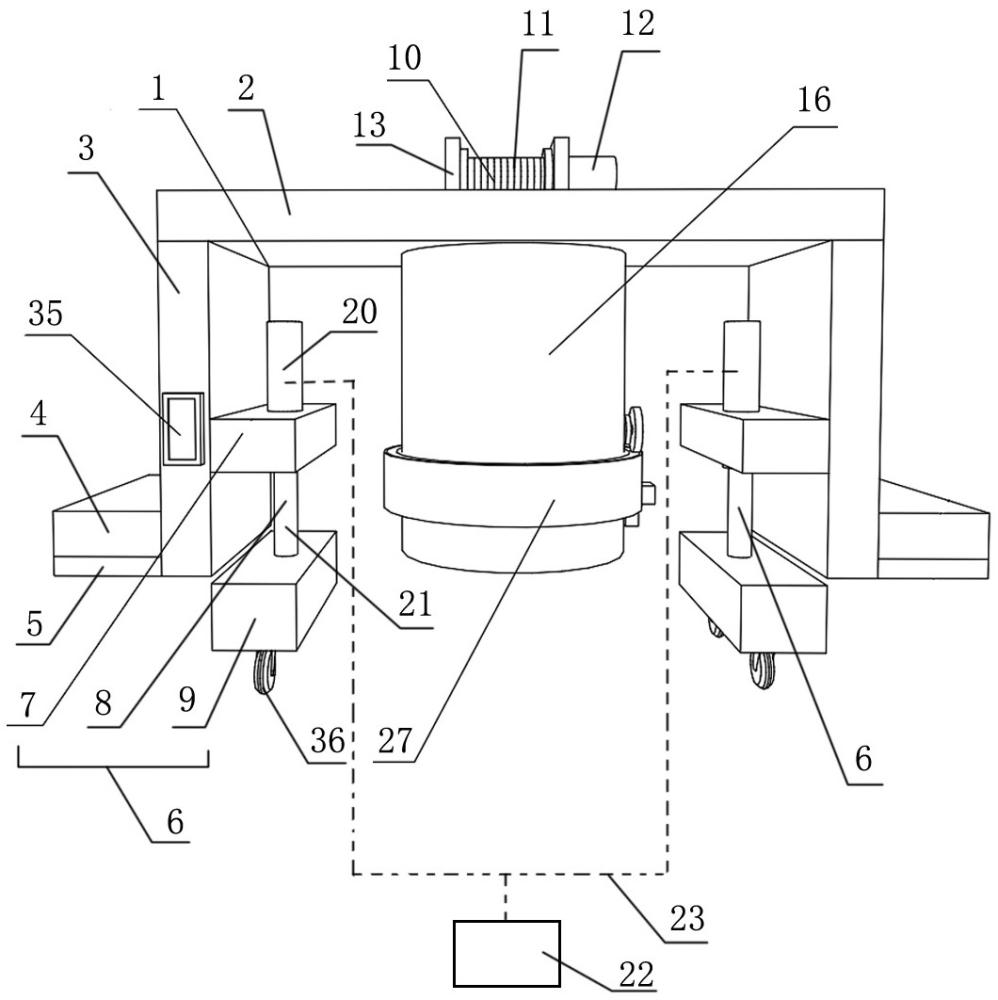

2、本实用新型的技术方案是按以下方式实现的，本实用新型的一种地下钻孔灌注桩承载力检测用试验装置，其结构包括安装架，

3、安装架的截面设置为门字形，安装架具有顶部水平的刚性平台和在其左右两侧提供支撑力的刚性剪力支撑壁；二者构成一体化的整体结构；

4、左右两侧的刚性剪力支撑壁的内侧分别固定设置有升降装置；

5、每一侧的升降装置包括固定座、液压升降机构、升降支脚；

6、固定座固定连接在刚性剪力支撑壁的内壁上；

7、液压升降机构配置在固定座和升降支脚之间，液压升降机构用于举升安装架对于升降支脚的相对高度；

8、在安装架的刚性平台之上设置有收卷装置；

9、收卷装置包括收卷辊和收卷电机，收卷铰座固定设置在刚性平台上表面，收卷辊通过收卷铰座配置在刚性平台上，收卷电机固定设置在收卷铰座的一侧，收卷电机和收卷辊同轴设置，收卷电机驱动收卷辊转动；

10、收卷辊上缠绕有拉带，拉带穿过刚性平台并向下放延伸到安装架内围空间；

11、在安装架内围空间设置有试验装置；

12、试验装置由竖直设置的轨道筒构成，轨道筒的顶端固定连接在刚性平台的底面，轨道筒内设置有轨道腔；

13、在轨道筒内悬设有一冲击块，拉带延伸到轨道筒内腔且拉带的底端固定连接在冲击块顶端并将冲击块悬吊在轨道筒内；

14、冲击块在轨道腔内具有竖直上下的移动行程。

15、刚性剪力支撑壁的底部外侧固定连接有加固支撑脚；在加固支撑脚的底面固定设置有防滑垫。

16、液压升降机构采用竖直设置的液压油缸，液压油缸的缸体固定连接在固定座上，液压油缸的活塞杆朝向下方设置，活塞杆的底端固定连接在升降支脚上；

17、左右两侧的液压油缸配置连接到同一液压机，液压机通过高压液压管路分别连通左右两侧的液压油缸，并驱动左右液压油缸的活塞杆同向同步运动。

18、收卷铰座由左竖板和右竖板构成，左竖板和右竖板并列设置且分别固定焊接在刚性平台上表面的中心处；

19、收卷辊通过其辊轴架设在收卷铰座上；

20、拉带的一端固定连接到收卷辊的辊身上；拉带的带身螺旋反复缠绕在收卷辊的辊面上，拉带的游离端在轨道筒内腔内与冲击块固定连接。

21、冲击块的侧壁上设置有滚珠，冲击块通过滚珠和轨道筒内壁滚动或滑动。

22、冲击块的径高比小于1。

23、在轨道筒底部的外壁外围设置有一旋转环；轨道筒外壁上开设有一圈轨道槽，旋转环内环壁设置有轨道环，轨道环嵌入在轨道槽内，并与轨道槽相对滚动或滑动连接；

24、旋转环通过轨道环和轨道槽的之间的连接在轨道筒上具有同轴相对旋转的转动行程；

25、轨道筒的外筒壁上固定设置有驱动电机，驱动电机输出主动齿轮；

26、旋转环的上环面设置为齿条，主动齿轮和齿条啮合传动，驱动电机驱动旋转环相对轨道筒转动；

27、旋转环的环体上固定连接有雷达发生器和雷达接收器。

28、安装架上设置有控制器，控制器配置连接雷达发生器和雷达接收器。

29、控制器配置连接液压升降机构的液压机。

30、左右两侧的升降支脚的底部各至少配置有两个行走轮，两升降支脚的所有行走轮均设置在同一水平面上。

31、本实用新型与现有技术相比所产生的有益效果是：

32、本实用新型的一种地下钻孔灌注桩承载力检测用试验装置，无需进行预埋即可使用，便于移动，有效的提升了装置的实用性。

33、本实用新型移动、搬运等灵活方便，快捷布置，可以随时快节奏的开展试验的操作。

34、本实用新型利用倒置的液压油缸，使用活塞杆伸长动作，进而反推整个安装架获得安装架的举升，通过升降支脚的行走轮，从而获得整体的被动移动。整机可移动配置，实现了整机的循环再利用，避免一次性制作或构筑等的形式需要预埋后进行工作造成的一次性浪费。

35、本实用新型雷达的转动布置也方便操作，容易探测和获取地下结构。

36、本实用新型轨道筒和冲击块的布置，方便实现对地下钻孔灌注桩的冲击试验操作。

37、本实用新型的一种地下钻孔灌注桩承载力检测用试验装置设计合理、结构简单、安全可靠、使用方便、易于维护，具有很好的推广使用价值。
