一种固定底座及光伏组件的制作方法

本技术涉及固定底座领域，具体为一种固定底座及光伏组件。

背景技术：

1、单体太阳电池不能直接做电源使用。作电源必须将若干单体电池串、并联连接和严密封装成组件。光伏组件(也叫太阳能电池板)是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分。

2、现有技术中，在对光伏组件进行安装时，一般通过光伏组件上的支架将其安装固定在固定底座上。

3、但是，常见的固定底座在对光伏组件的支架进行安装时，直接通过螺栓配合螺母进行固定，安装的同时需要调节光伏组件的角度，操作较为繁琐，安装的效率较低。

技术实现思路

1、本实用新型的目的在于提供一种固定底座及光伏组件，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种固定底座，所述固定底座包括：

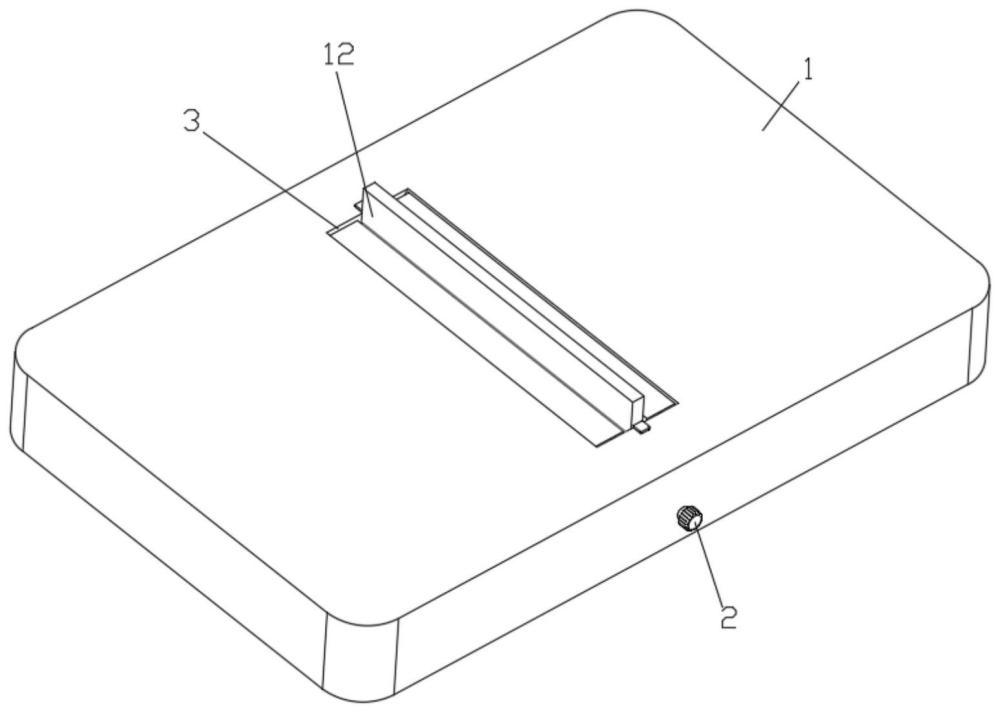

3、底座，所述底座的一侧外壁安装有电机，所述底座的上侧外壁中心处开设有安装槽，所述安装槽的两侧内壁开设有定位槽，所述定位槽的内壁设有若干个弹簧，所述弹簧的另一端侧壁设有密封板，所述安装槽的两端内壁开设有调节槽，所述调节槽的内壁设有安装轴，所述安装轴的一端开设有固定槽；

4、支架，所述支架的两端设有和安装轴上固定槽插接的插接轴，所述支架的两端靠近插接轴的上方设有调节轴。

5、优选的，所述弹簧的两端侧壁分别和密封板及定位槽的一侧内壁固定连接。

6、优选的，所述密封板的外壁和定位槽的内壁滑动连接，所述密封板远离弹簧的一端开设有缺槽。

7、优选的，所述调节槽为弓状槽，所述安装轴的外壁和调节槽的内壁转动连接，所述电机和其中一个所述安装轴的一端固定连接。

8、优选的，所述支架的两端分别和插接轴及调节轴的一端固定连接，所述插接轴的外壁和调节槽内壁活动连接。

9、优选的，所述调节轴和调节槽的两端内壁滑动连接，所述调节槽的上方内壁插接有限位块。

10、一种光伏组件，包括上述的固定底座。

11、与现有技术相比，本实用新型的有益效果是：

12、将支架底端对齐密封板上的缺槽向下挤压滑动，使其进入安装槽内，同时两端的调节轴和插接轴滑动进入调节槽内壁，直至插接轴和安装轴外侧的固定槽插接保持限位，此时将限位块插入调节槽的上端内壁，启动电机使安装轴带动插接轴进行转动，同时支架带动调节轴在调节槽内壁进行转动，支架两侧的密封板配合弹簧始终抵接的支架的外壁，直至调整到合适的角度，安装时操作简便，提高安装的效率。

1.一种固定底座，其特征在于：所述固定底座包括：

2.根据权利要求1所述的一种固定底座，其特征在于：所述弹簧(5)的两端侧壁分别和密封板(6)及定位槽(4)的一侧内壁固定连接。

3.根据权利要求2所述的一种固定底座，其特征在于：所述密封板(6)的外壁和定位槽(4)的内壁滑动连接，所述密封板(6)远离弹簧(5)的一端开设有缺槽(7)。

4.根据权利要求3所述的一种固定底座，其特征在于：所述调节槽(8)为弓状槽，所述安装轴(10)的外壁和调节槽(8)的内壁转动连接，所述电机(2)和其中一个所述安装轴(10)的一端固定连接。

5.根据权利要求1所述的一种固定底座，其特征在于：所述支架(12)的两端分别和插接轴(14)及调节轴(13)的一端固定连接，所述插接轴(14)的外壁和调节槽(8)内壁活动连接。

6.根据权利要求5所述的一种固定底座，其特征在于：所述调节轴(13)和调节槽(8)的两端内壁滑动连接，所述调节槽(8)的上方内壁插接有限位块(9)。

7.一种光伏组件，其特征在于：包括上述权利要求1-6任意一项所述的固定底座。
