多相不平衡负载的能量调度方法及装置与流程

本技术涉及储能系统能量调度，特别是涉及一种多相不平衡负载的能量调度方法及装置。

背景技术：

1、并网储能系统是电力能源行业的重要组成部分，其可帮助平衡能源供需之间的差异、提供稳定的能源供应、实现调峰削峰以及优化能源利用。并网储能系统还可优化可再生能源如光伏能源的利用率，克服了一些可再生能源的间断性和波动性，使其能更好地集成到电网中，增强电力系统的稳定性和可靠性。

2、并网储能系统与电网和负载的线路，根据需求可以划分为单相或多相线路，如rst三相线路。在多相的线路网络中，实际挂载的负载设备可能为单相设备，且并网储能系统的并网买电和卖电各相独立计费。例如在某地区中，其三相电网买电、卖电单独计费，卖电价格仅为买电价格的0.2倍，用户使用的用电设备多为单相设备，而三相并网储能系统并网为平衡输出，所以会存在有系统电网一相卖电、一相买电情况发生，导致即使系统总能量是卖到电网时，用户也可能需要支付买电费用。上述的问题，即目前并网储能系统存在的各相负载不平衡问题，对逆变能量的利用率和系统效益有着明显的负面影响。

技术实现思路

1、基于此，针对目前并网储能系统存在的各相负载不平衡问题，对逆变能量的利用率和系统效益有着明显的负面影响这一缺陷，本公开实施例提供一种多相不平衡负载的能量调度方法及装置。

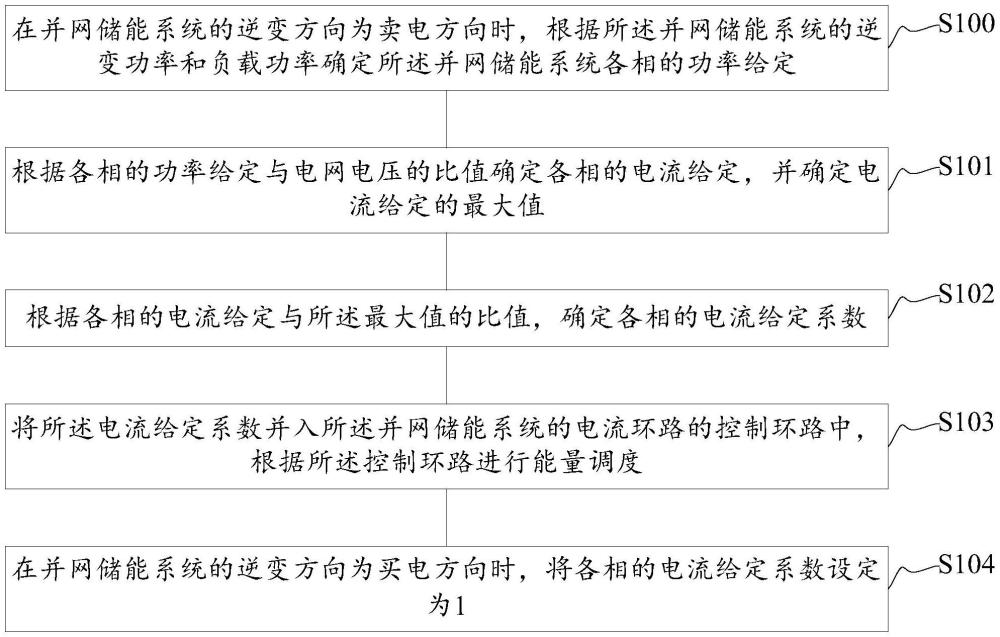

2、本公开实施例提供了一种多相不平衡负载的能量调度方法，包括步骤：

3、在并网储能系统的逆变方向为卖电方向时，根据所述并网储能系统的逆变功率和负载功率确定所述并网储能系统各相的功率给定；

4、根据各相的功率给定与电网电压的比值确定各相的电流给定，并确定电流给定的最大值；

5、根据各相的电流给定与所述最大值的比值，确定各相的电流给定系数；

6、将所述电流给定系数并入所述并网储能系统的电流环路的控制环路中，根据所述控制环路进行能量调度。

7、本公开实施例的多相不平衡负载的能量调度方法，在并网储能系统的逆变方向为卖电方向时，根据并网储能系统的逆变功率和负载功率确定并网储能系统各相的功率给定，根据各相的功率给定与电网电压的比值确定各相的电流给定，并确定电流给定的最大值。根据各相的电流给定与最大值的比值，确定各相的电流给定系数，并将电流给定系数并入所述并网储能系统的电流环路的控制环路中，根据控制环路进行能量调度。基于此，对并网储能系统的各相功率进行重新分配，实现逆变功率的合理分配，提高逆变能量的利用率和系统效益。

8、作为其中一个可选的实施例，还包括步骤：

9、在并网储能系统的逆变方向为买电方向时，将各相的电流给定系数设定为1。

10、作为其中一个可选的实施例，所述根据所述逆变功率和所述负载功率确定所述并网储能系统各相的功率给定的过程，包括步骤：

11、在所述逆变功率小于所述负载功率时，根据各相负载功率与负载功率的比值确定各相的负载系数；

12、根据各相的负载系数与所述逆变功率的乘积确定各相的功率给定。

13、作为其中一个可选的实施例，所述根据所述逆变功率和所述负载功率确定所述并网储能系统各相的功率给定的过程，包括步骤：

14、在所述逆变功率大于所述负载功率时，将所述逆变功率与所述负载功率的差值均分，与各相负载功率叠加，获得各相的功率给定。

15、作为其中一个可选的实施例，在所述根据各相的功率给定与电网电压的比值确定各相的电流给定，并确定电流给定的最大值的过程之前，还包括步骤：

16、在特定相的功率给定大于该相的最大功率限制时，将所述特定相超出最大功率限制的功率部分补偿至其它相。

17、作为其中一个可选的实施例，所述电流环路的控制环路为基于spwm算法的控制环路。

18、作为其中一个可选的实施例，所述将所述电流给定系数并入所述并网储能系统的电流环路的控制环路中，根据所述控制环路进行能量调度的过程，包括步骤：

19、根据各相的电流给定系数、电网角度、电流给定、电流采样和电网前馈进行spwm调制。

20、本公开实施例还提供了一种多相不平衡负载的能量调度装置，包括：

21、功率给定模块，用于在并网储能系统的逆变方向为卖电方向时，根据所述并网储能系统的逆变功率和负载功率确定所述并网储能系统各相的功率给定；

22、电流给定模块，用于根据各相的功率给定与电网电压的比值确定各相的电流给定，并确定电流给定的最大值；

23、系数给定模块，用于根据各相的电流给定与所述最大值的比值，确定各相的电流给定系数；

24、能量调度模块，用于将所述电流给定系数并入所述并网储能系统的电流环路的控制环路中，根据所述控制环路进行能量调度。

25、本公开实施例的多相不平衡负载的能量调度装置，在并网储能系统的逆变方向为卖电方向时，根据并网储能系统的逆变功率和负载功率确定并网储能系统各相的功率给定，根据各相的功率给定与电网电压的比值确定各相的电流给定，并确定电流给定的最大值。根据各相的电流给定与最大值的比值，确定各相的电流给定系数，并将电流给定系数并入所述并网储能系统的电流环路的控制环路中，根据控制环路进行能量调度。基于此，对并网储能系统的各相功率进行重新分配，实现逆变功率的合理分配，提高逆变能量的利用率和系统效益。

26、本公开至少一个实施例还提供一种数据控制装置，包括：

27、一个或多个存储器，非瞬时性地存储有计算机可执行指令；

28、一个或多个处理器，配置为运行计算机可执行指令，其中，计算机可执行指令被一个或多个处理器运行时实现根据本公开任一实施例的多相不平衡负载的能量调度方法。

29、上述的数据控制装置，在并网储能系统的逆变方向为卖电方向时，根据并网储能系统的逆变功率和负载功率确定并网储能系统各相的功率给定，根据各相的功率给定与电网电压的比值确定各相的电流给定，并确定电流给定的最大值。根据各相的电流给定与最大值的比值，确定各相的电流给定系数，并将电流给定系数并入所述并网储能系统的电流环路的控制环路中，根据控制环路进行能量调度。基于此，对并网储能系统的各相功率进行重新分配，实现逆变功率的合理分配，提高逆变能量的利用率和系统效益。

30、本公开至少一个实施例还提供一种非瞬时性计算机可读存储介质，其中，非瞬时性计算机可读存储介质存储有计算机可执行指令，计算机可执行指令被处理器执行时实现根据本公开任一实施例的多相不平衡负载的能量调度方法。

31、上述的非瞬时性计算机可读存储介质，在并网储能系统的逆变方向为卖电方向时，根据并网储能系统的逆变功率和负载功率确定并网储能系统各相的功率给定，根据各相的功率给定与电网电压的比值确定各相的电流给定，并确定电流给定的最大值。根据各相的电流给定与最大值的比值，确定各相的电流给定系数，并将电流给定系数并入所述并网储能系统的电流环路的控制环路中，根据控制环路进行能量调度。基于此，对并网储能系统的各相功率进行重新分配，实现逆变功率的合理分配，提高逆变能量的利用率和系统效益。
