一种心血管介入封堵器输送系统的制作方法

本发明涉及医疗器械，具体涉及一种心血管介入封堵器输送系统。

背景技术：

1、心血管介入封堵治疗主要用于先天性心脏病，主要通过经皮穿刺外周血管，在x透视引导和超声心动图的辅助下，将鞘管推送到心脏病变的相应位置，再通过推送装置，将封堵器经过导管推送到心脏病变的相应位置进行封堵治疗。

2、随着现代科学技术的发展，封堵器的材料由传统的镍钛合金材料逐步变成可降解材料，由于可降解材料相对于镍钛合金材料的弹性很弱，现有技术中为了方便对可降解材料的封堵器进行输送，采用成型锁定装置来对封堵器进行输送和释放。但是成型锁定装置中作为辅助成型装置的牵引线在手术过程中，与封堵器以及锁定装置本体之间的装配复杂，在输送过程中，牵引线可能会与锁定装置本体发生缠绕，导致牵引线存在缠绕无法撤出的风险。

技术实现思路

1、因此，本发明要解决的技术问题在于克服现有技术中的心血管介入封堵器输送用的成型锁定装置中的牵引线存在缠绕无法撤出风险的缺陷，从而提供一种心血管介入封堵器输送系统。

2、为了解决上述技术问题，本发明提供一种心血管介入封堵器输送系统，包括：

3、封堵器本体；

4、推送装置，其包括依次连接的远端安装件、推送本体和近端卡线件，封堵器本体与远端安装件配合连接，近端卡线件上设置有卡线部；

5、辅助牵引线，其对折后打结呈环状，辅助牵引线包括对折远端、牵引线本体和近端打结，对折远端与封堵器本体套设连接，近端打结与卡线部配合连接。

6、可选地，近端卡线件包括定位杆和定位帽，定位杆与定位帽配合连接，卡线部为定位杆和定位帽之间预留的卡线槽。

7、可选地，定位杆与定位帽卡接配合；或，定位杆与定位帽螺纹配合。

8、可选地，近端卡线件包括卡线件本体和设于卡线件本体上的卡线部，卡线部为卡线通孔，近端打结贯穿卡线通孔后与卡线通孔卡接配合。

9、可选地，近端打结的最大外径不小于卡线通孔的内径。

10、可选地，封堵器本体上设置固定连接有锁定件，辅助牵引线的对折远端与锁定件配合穿设连接。

11、可选地，锁定件为锁定环或锁定孔或锁定勾。

12、可选地，封堵器本体朝向推送装置一侧设置有连接柱，连接柱与远端安装件配合连接。

13、可选地，连接柱上设置有内螺纹，远端安装件为筒状结构，远端安装件内设置有内螺纹，连接柱与远端安装件螺纹配合；或，连接柱与远端安装件卡接配合。

14、可选地，远端安装件侧壁上设有安装侧孔对折远端从安装侧孔延伸至远端安装件内与封堵器本体配合连接。

15、本发明技术方案，具有如下优点：

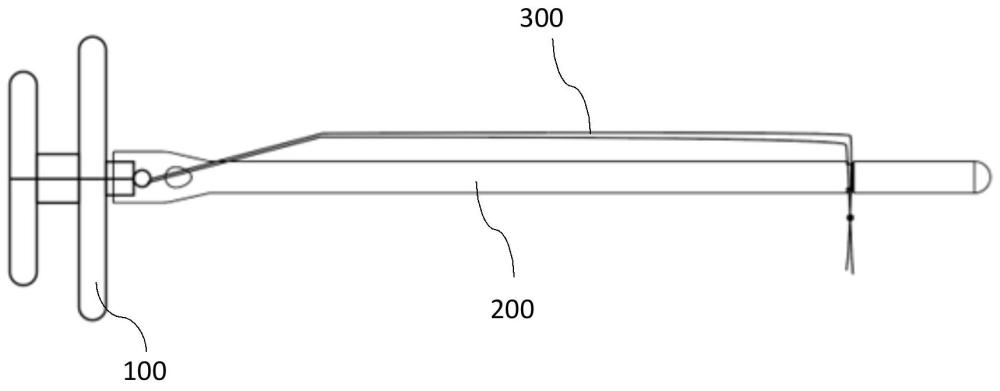

16、1.本发明提供的心血管介入封堵器输送系统，包括：封堵器本体；推送装置，其包括依次连接的远端安装件、推送本体和近端卡线件，封堵器本体与远端安装件配合连接，近端卡线件上设置有卡线部；辅助牵引线，其对折后打结呈环状，辅助牵引线包括对折远端、牵引线本体和近端打结，对折远端与封堵器本体套设连接，近端打结与卡线部配合连接。

17、通过利用封堵器本体的近端卡线件将辅助牵引线的近端打结固定，辅助牵引线的对折远端与封堵器本体配合连接，使得牵引线本体能够在近端打结和对折远端的共同限位作用下稳定沿推送装置的推送本体延伸，保证在血管内输送封堵器本体时辅助牵引线不会发生自身缠绕而造成手术风险。

18、2.本发明提供的心血管介入封堵器输送系统，近端卡线件包括定位杆和定位帽，定位杆与定位帽配合连接，卡线部为定位杆和定位帽之间预留的卡线槽。在安装时，首先将定位帽取下，然后将辅助牵引线的近端打结套设在定位杆上，然后安装上定位帽，利用定位杆和定位帽配合将辅助牵引线的近端打结卡紧安装在卡线槽内，使得辅助线本体在近端打结和对折远端的作用下绷紧，避免在输送过程中发生缠绕。

19、3.本发明提供的心血管介入封堵器输送系统，近端卡线件包括卡线件本体和设于卡线件本体上的卡线部，卡线部为卡线通孔，近端打结贯穿卡线通孔后与卡线通孔卡接配合。在将辅助牵引线与推送装置配合连接时，通过将近端打结贯穿卡线件本体上的卡线通孔，辅助牵引线的近端打结在一定力的作用下能够变形，从而穿出卡线通孔，并最终卡在卡线通孔上，使得辅助线本体在近端打结和对折远端的作用下绷紧，避免在输送过程中发生缠绕。

1.一种心血管介入封堵器输送系统，其特征在于，包括：

2.根据权利要求1所述的心血管介入封堵器输送系统，其特征在于，所述近端卡线件（230）包括定位杆（231）和定位帽（232），所述定位杆（231）与所述定位帽（232）配合连接，所述卡线部为所述定位杆（231）和所述定位帽（232）之间预留的卡线槽（233）。

3.根据权利要求2所述的心血管介入封堵器输送系统，其特征在于，所述定位杆（231）与所述定位帽（232）卡接配合；或，所述定位杆（231）与所述定位帽（232）螺纹配合。

4.根据权利要求1所述的心血管介入封堵器输送系统，其特征在于，所述近端卡线件（230）包括卡线件本体（234）和设于所述卡线件本体（234）上的所述卡线部，所述卡线部为卡线通孔（235），所述近端打结（330）贯穿所述卡线通孔（235）后与所述卡线通孔（235）卡接配合。

5.根据权利要求4所述的心血管介入封堵器输送系统，其特征在于，所述近端打结（330）的最大外径不小于所述卡线通孔（235）的内径。

6.根据权利要求1至5任一项所述的心血管介入封堵器输送系统，其特征在于，所述封堵器本体（100）上设置固定连接有锁定件，所述辅助牵引线（300）的对折远端（320）与所述锁定件配合穿设连接。

7.根据权利要求6所述的心血管介入封堵器输送系统，其特征在于，所述锁定件为锁定环（120）或锁定孔或锁定勾。

8.根据权利要求1至5任一项所述的心血管介入封堵器输送系统，其特征在于，所述封堵器本体（100）朝向所述推送装置（200）一侧设置有连接柱（110），所述连接柱（110）与所述远端安装件（210）配合连接。

9.根据权利要求8所述的心血管介入封堵器输送系统，其特征在于，所述连接柱（110）上设置有内螺纹（212），所述远端安装件（210）为筒状结构，所述远端安装件（210）内设置有内螺纹（212），所述连接柱（110）与所述远端安装件（210）螺纹配合；或，所述连接柱（110）与所述远端安装件（210）卡接配合。

10.根据权利要求9所述的心血管介入封堵器输送系统，其特征在于，所述远端安装件（210）侧壁上设有安装侧孔（211），所述对折远端（320）从所述安装侧孔（211）延伸至所述远端安装件（210）内与所述封堵器本体（100）配合连接。
