一种固定软组织与骨块的空心钉锚钉配合系统的制作方法

本发明属于医疗用品，特别涉及一种固定软组织与骨块的空心钉锚钉配合系统。

背景技术：

1、人在剧烈活动中会引起肌肉收缩，与肌腱相连的骨突起和粗隆部分的部分或全部骨质分离。韧带附着部位的骨质与韧带一起剥离，形成碎骨，称为撕裂性骨折，目前常用的手术方法包括切开复位内固定术及关节镜下复位固定术，常使用的固定材料包括空心螺钉、带线锚钉、钢丝、缝线等，核心方法均为软组织与骨块直接的固定，上述方法通常会遇到以下问题：

2、1、单一的小直径螺钉可能会使骨折块固定不稳，引起acl松弛，这就需要多枚螺钉固定。然而，多枚螺钉固定又会扩大切口范围，增加手术费用。

3、2、缝线内固定技术治疗成本较低，固定牢靠，可用于粉碎性骨折；但不足的是操作难度较大，需穿透acl固定，使acl承受牵拉应力。

4、3、临床上钢丝柔韧性不足术中易疲劳断裂，压力集中于骨折块易造成碎裂，骨折块软组织的夹绑可破坏其血运；

5、4、采用锚钉对胫骨止点撕脱骨折可实现全网状覆盖弹性固定，且未损伤骺板。但此术式要求锚钉形成4点覆盖，分配缝线位置需准确，技术要求较高。此外，带线锚钉内固定治疗虽然疗效良好，但治疗费用较高。

6、现有技术，无论是改变使用的手术器械还是更换材质都不能很好的满足对于临床术式上对于更小创口更快恢复需求。

7、图1中带线锚钉联合空心螺钉进行固定治疗，虽然解决了一部分难题，但是又带来新的问题，对骨质造成多次伤害，临床手术时对于植入位置的精度要求更高。

8、临床上钢丝柔韧性不足术中易疲劳断裂，压力集中于骨折块易造成碎裂，骨折块软组织的夹绑可破坏其血运；单独螺钉固定仅适用较大骨折块，螺钉尾部应力集中亦可造成骨折块的碎裂，存在固定失败的风险；当前用于治疗软组织受损引起的撕脱性骨折的空心螺钉通孔没有内螺纹，联合锚钉加压固定时需要额外打孔；

技术实现思路

1、有鉴于此，本发明提供了一种固定软组织与骨块的空心钉锚钉配合系统，其通过为空心螺钉增加通孔内螺纹解决了带线锚钉需额外打孔的难题，通过二者的配合使用，疗效良好，解决了固定不牢的难题。

2、本发明采用以下技术方案实现上述技术效果：

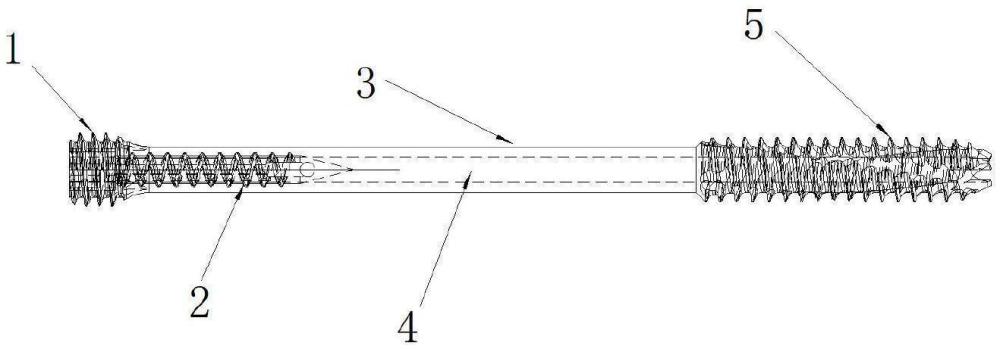

3、一种固定软组织与骨块的空心钉锚钉配合系统，包括螺钉本体和带线锚钉；所述螺钉本体的头部和尾部分别设有头部螺纹和尾部螺纹；所述头部螺纹和尾部螺纹均为同向旋转螺纹，且头部螺纹和尾部螺纹的螺纹截面相反；所述螺钉本体设有贯穿的导针孔，导针孔的中轴线与螺钉本体的中轴线重合，螺钉头部的部分导针孔设有可供带线锚钉拧入配合使用的内螺纹；

4、所述带线锚钉，包括带线锚钉本体；所述带线锚钉本体的外部设有与内螺纹配合的螺纹部；所述带线锚钉本体设有与带线锚钉本体轴向对应的扁平状的径向穿孔，所述径向穿孔内设有连接径向穿孔上下内壁的固定柱，所述带线锚钉本体设有连通径向穿孔的轴向穿孔。

5、进一步的，所述螺钉本体包括头部、杆部和尾部；所述头部和尾部分别连接在杆部的两端，且三者的中轴线重合。

6、进一步的，所述带线锚钉本体采用钛合金tc4材质。

7、进一步的，所述螺钉本体的头部螺纹和尾部螺纹上均设有自攻槽；其中，尾部螺纹的末端为自攻螺纹。

8、进一步的，所述螺钉本体的头部直径大于尾部直径；且所述头部螺纹上的自攻槽为单向切槽，便于后续取出。

9、进一步的，所述径向穿孔位于带线锚钉本体的尾部；

10、所述轴向穿孔从带线锚钉本体的头端贯穿至径向穿孔的一侧。

11、进一步的，在径向穿孔中，固定柱的两侧均有穿线孔，且固定柱的厚度小于带线锚钉本体的直径。

12、与现有技术相比，本发明技术方案具有如下有益效果：

13、1.操作简单、省力

14、2.手术创口小

15、3.在一定程度内允许关节早期活动

16、4.固定牢固，下地时间更短

1.一种固定软组织与骨块的空心钉锚钉配合系统，其特征在于，包括螺钉本体和带线锚钉；所述螺钉本体的头部和尾部分别设有头部螺纹和尾部螺纹；所述头部螺纹和尾部螺纹均为同向旋转螺纹，且头部螺纹和尾部螺纹的螺纹截面相反；所述螺钉本体设有贯穿的导针孔，导针孔的中轴线与螺钉本体的中轴线重合，螺钉头部的部分导针孔设有可供带线锚钉拧入配合使用的内螺纹；

2.根据权利要求1所述的一种固定软组织与骨块的空心钉锚钉配合系统，其特征在于，所述螺钉本体包括头部、杆部和尾部；所述头部和尾部分别连接在杆部的两端，且三者的中轴线重合。

3.根据权利要求1所述的一种固定软组织与骨块的空心钉锚钉配合系统，其特征在于，所述带线锚钉本体采用钛合金tc4材质。

4.根据权利要求1所述的一种固定软组织与骨块的空心钉锚钉配合系统，其特征在于，所述螺钉本体的头部螺纹和尾部螺纹上均设有自攻槽；其中，尾部螺纹的末端为自攻螺纹。

5.根据权利要求4所述的一种固定软组织与骨块的空心钉锚钉配合系统，其特征在于，所述螺钉本体的头部直径大于尾部直径；且所述头部螺纹上的自攻槽为单向切槽，便于后续取出。

6.根据权利要求1所述的一种固定软组织与骨块的空心钉锚钉配合系统，其特征在于，所述径向穿孔位于带线锚钉本体的尾部；

7.根据权利要求1所述的一种固定软组织与骨块的空心钉锚钉配合系统，其特征在于，在径向穿孔中，固定柱的两侧均有穿线孔，且固定柱的厚度小于带线锚钉本体的直径。
