一种医用彩超多模态斑块检测方法和装置与流程

本发明涉及彩超图像处理领域，特别涉及一种医用彩超多模态斑块检测装置。

背景技术：

1、目前，在医疗彩超设备系统中，对颈动脉内斑块的检测一般局限于二维灰度成像模式。现有的技术中，通过常规的彩超二维灰度图像首先判断颈动脉内斑块的位置、大小、灰度信息，其次切换到常规的多普勒彩色模式观察斑块外颈动脉内血流动力学特征，其中二维灰度图像只是显示人体组织回波的强度，对于斑块的位置、大小、灰度信息可方便检测，但是无斑块内部本身的有效定量指标，无法直接判断当前所检测斑块的病变特性；二维彩色血流也只是观察血流流速情况，只是间接告诉用户此处斑块的堵塞程度，因病变血流流速较低，常规血流也无法观察到斑块内部血流动力学特征，所以也无法判断斑块本身的病变特性。所以，需一种便于实现、实时、易直接方便用户判断斑块病变特征的参数指标以及成像方式。

技术实现思路

1、本发明一种医用彩超多模态斑块检测方法和装置，用于解决上述背景技术中的情况。

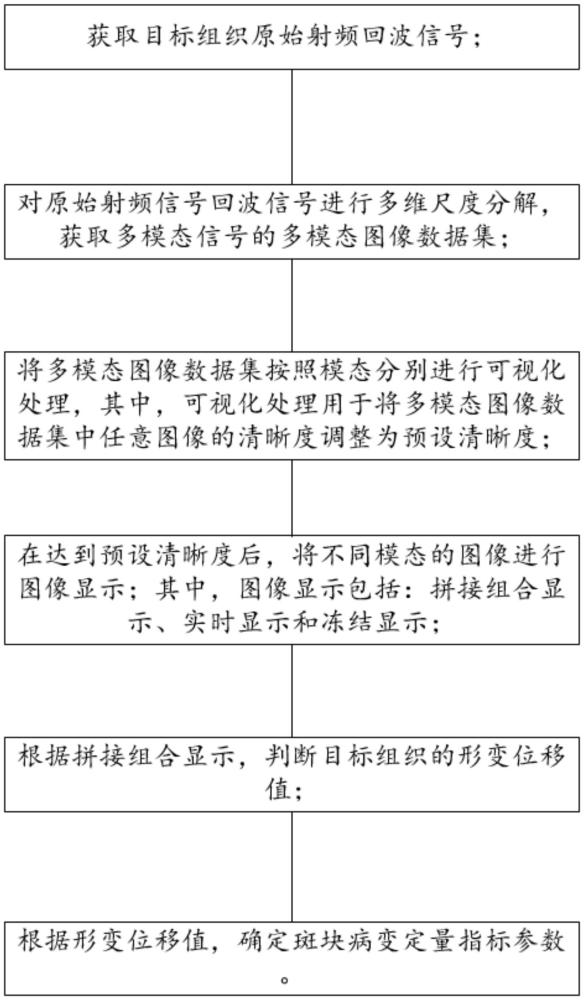

2、第一方面，一种医用彩超多模态斑块检测方法，包括：

3、获取目标组织原始射频回波信号；

4、对原始射频信号回波信号进行多维尺度分解，获取多模态信号的多模态图像数据集；

5、将多模态图像数据集按照模态分别进行可视化处理，其中，可视化处理用于将多模态图像数据集中任意图像的清晰度调整为预设清晰度；

6、在达到预设清晰度后，将不同模态的图像进行图像显示；其中，图像显示包括：拼接组合显示、实时显示和冻结显示；

7、根据拼接组合显示，判断目标组织的形变位移值；

8、根据形变位移值，确定斑块病变定量指标参数。

9、结合第一方面，所述获取目标组织原始射频回波信号，还包括：

10、预先设置探头阵列；

11、根据探头阵列，设置扫描线和可控时间间隔，确定可控时间间隔时间点的扫描帧；

12、根据扫描帧，进行重复扫描，生成三维波束，确定原始射频回波信号。

13、结合第一方面，所述可控时间间隔包括不同扫描线之间的时间间隔，可控时间间隔和多模态图像的横向分辨率以及微细血流的检测时间间隔关联。

14、结合第一方面，所述多维尺度分解包括：

15、将原始射频信号在时间方向按照步长获取多模态图像信号，其中：

16、步长为整数；

17、以第一步长，获取连续帧信号，连续帧信号为二维灰度图像信号；

18、以第一步长，获取第一帧信号，第一帧信号为微细血流图像信号

19、以第二步长，获取第二帧信号，第二帧信号为硬度图像信号；

20、将硬度图像信号进行时间方向上的插值处理，生成以时间变化的纹理特征图像，通过纹理特征图像，确定纹理图像信号，其中，纹理特征图像为二维图像，以时间变化的纹理特征图像为一维图像。

21、结合第一方面，所述硬度图像的检测频率基于可控时间间隔包括的扫描线组成的帧间隔时间确定。

22、结合第一方面，所述多维尺度分解还包括：

23、原始射频信号回波信号进行多维变换，其中，多维变换包括：横向扫描线方向抽取、时间帧方向抽取、纵向点方向抽取、差值处理，以及由时域空间转换为频域空间；

24、不同模态信号的多维变换方式独立配置。

25、结合第一方面，所述实时显示为从发射接收开始到原始射频回波信号到最终多模态图像的实时运算和显示；

26、冻结显示为暂停发射接收过程，缓存原始射频回波信号到最终多模态图像中任意一模块后的数据一段时间，再以所缓存的数据实时或逐帧显示多模态图像。

27、结合第一方面，所述实时显示时，缓存多模态图像的成像数据，其中，成像数据为原始射频回波信号到最终多模态图像的任一节点图像；

28、节点图像缓存数据在实时显示时：数据量和缓存时间在预设限制区间内；

29、冻结显示时，节点图像缓存数据的数据量和缓存时间大于预设限制区间。

30、结合第一方面，所述斑块病变定量指标参数包括斑块灰度值、斑块大小、斑块微细血流速度分布、斑块能量分布、斑块方差分布、斑块硬度动态值、斑块张力动态值、斑块纹理状态。

31、第二方面，一种医用彩超多模态斑块检测装置，所述装置包括：

32、扫描线获取装置：获取目标组织原始射频回波信号；

33、多维尺度分解装置：对原始射频信号回波信号进行多维尺度分解，获取多模态信号的多模态图像数据集；

34、模态图像处理装置：将多模态图像数据集按照模态分别进行可视化处理，其中，可视化处理用于将多模态图像数据集中任意图像的清晰度调整为预设清晰度；

35、图像显示装置：在达到预设清晰度后，将不同模态的图像进行图像显示；其中，图像显示包括：拼接组合显示、实时显示和冻结显示，根据拼接组合显示，判断目标组织的形变位移值；

36、斑块病变特性参数显示装置：根据形变位移值，确定斑块病变定量指标参数。

37、本发明的有益效果在于：

38、本发明可实时可视化处理彩超图像，各模态图像之间无干扰；多模态功能能够实时观察斑块内部血流动力学特征、纹理特征、灰度特征、张力变化特征；本发明可实施性强，可以简单、迅速的部署在医疗彩超设备中，不受实时性和数据量的限值。

39、本发明的其它特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点可通过在所写的说明书以及附图中所特别指出的结构来实现和获得。

40、下面通过附图和实施例，对本发明的技术方案做进一步的详细描述。

1.一种医用彩超多模态斑块检测方法，其特征在于，包括：

2.如权利要求1所述的一种医用彩超多模态斑块检测方法，其特征在于，所述获取目标组织原始射频回波信号，还包括：

3.如权利要求1所述的一种医用彩超多模态斑块检测方法，其特征在于，所述可控时间间隔包括不同扫描线之间的时间间隔，可控时间间隔和多模态图像的横向分辨率以及微细血流的检测时间间隔关联。

4.如权利要求1所述的一种医用彩超多模态斑块检测方法，其特征在于，所述多维尺度分解包括：

5.如权利要求4所述的一种医用彩超多模态斑块检测方法，其特征在于，所述硬度图像的检测频率基于可控时间间隔包括的扫描线组成的帧间隔时间确定。

6.如权利要求4所述的一种医用彩超多模态斑块检测方法，其特征在于，所述多维尺度分解还包括：

7.如权利要求1所述的一种医用彩超多模态斑块检测方法，其特征在于，所述实时显示为从发射接收开始到原始射频回波信号到最终多模态图像的实时运算和显示；

8.如权利要求7所述的一种医用彩超多模态斑块检测方法，其特征在于，所述实时显示时，缓存多模态图像的成像数据，其中，成像数据为原始射频回波信号到最终多模态图像的任一节点图像；

9.如权利要求1所述的一种医用彩超多模态斑块检测方法，其特征在于，所述斑块病变定量指标参数包括斑块灰度值、斑块大小、斑块微细血流速度分布、斑块能量分布、斑块方差分布、斑块硬度动态值、斑块张力动态值、斑块纹理状态。

10.一种医用彩超多模态斑块检测装置，其特征在于，所述装置包括：
