脑电采集装置及脑电系统的制作方法

本发明涉及脑电采集，特别涉及一种脑电采集装置及脑电系统。

背景技术：

1、脑电采集装置及脑电系统作为一种脑电采集及分析的设备，被广泛应用于医疗、科研、教育等众多领域。用户将脑电采集装置佩戴至头部，通过脑电采集装置上的脑电采集模块采集脑电信号，并将脑电信号传输至外部设备；令外部设备将脑电信号结合神经反馈训练，有助于实现专注力的提升。

2、然而，在实际使用过程中，脑电采集装置需要对头部的各种位置进行采集；但是脑电采集装置内的脑电采集模块都是固定安装的，难以变动位置，造成脑电采集装置难以对头部的各种位置进行采集。而且由于用户的颅型各异，用户带上脑电采集装置后，脑电采集装置与用户的头部的贴合度较差，造成脑电采集模块的脑电探针无法与头部完全贴合。

3、因此，现急需一种灵活安装脑电采集模块且与头部完全贴合的脑电采集装置及脑电系统。

技术实现思路

1、本发明的主要目的在于提出一种脑电采集装置及脑电系统，解决现有脑电采集装置的脑电采集模块无法灵活安装且脑电采集装置与头部的贴合度较差的问题。

2、为实现上述目的，本发明提出一种脑电采集装置，所述脑电采集装置包括：

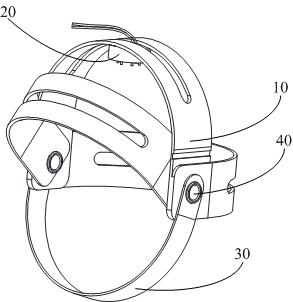

3、脑电采集带组件，所述脑电采集带组件包括至少两个弧形的脑电采集带，所述脑电采集带与头部相对的内表面设有连接层；

4、至少一个脑电采集模块，所述脑电采集模块的一面设有连接件，所述连接件与所述连接层可拆卸连接；

5、下颚带，所述下颚带和所述脑电采集带的端部均通过转动结构转动连接，以形成紧密收纳头部的收纳空间。

6、在一些实施例中，所述脑电采集模块包括：

7、若干脑电探针；

8、固定基座，所述固定基座的底部用于固定若干所述脑电探针；

9、所述连接件设置在所述固定基座的顶部。

10、在一些实施例中，所述连接层以及所述连接件通过魔术贴、暗扣或磁吸件可拆卸连接。

11、在一些实施例中，所述连接层全部覆盖所述脑电采集带与头部相对的内表面。

12、在一些实施例中，所述脑电采集带的端部以及所述下颚带的端部均设有松紧环和魔术贴，用于调节所述脑电采集带和/或所述下颚带的长度。

13、在一些实施例中，所述转动结构包括卡扣件，用于固定所述脑电采集带和所述下颚带。

14、在一些实施例中，所述脑电采集装置还包括供电组件，用于给所述脑电采集模块供电。

15、在一些实施例中，所述脑电采集模块还包括数据线，所述数据线的一端与若干所述脑电探针连接；所述数据线的另一端与所述供电组件连接，或与外部设备连接。

16、在一些实施例中，所述脑电采集装置还包括无线通讯模块，用于将所述脑电采集模块采集的数据无线传输至外部设备合。

17、本发明还提出一种脑电系统，包括上述中任一项所述的脑电采集装置和外部设备，所述脑电采集装置与所述外部设备有线连接和/或无线连接。

18、本发明通过多个脑电采集带可转动以及脑电采集模块可拆卸、可移动的灵活组合的设计，使得脑电采集模块可灵活快速地实现前后以及左右位置的微调，使得脑电采集模块组合灵活，令脑电采集更加高效；且通过松紧环和魔术贴，可灵活调节调脑电采集带和/或下颚带的长度，以适应不同用户的头部尺寸；使脑电采集装置与用户的头部更加贴合。

1.一种脑电采集装置，其特征在于，所述脑电采集装置包括：

2.根据权利要求1所述的脑电采集装置，其特征在于，所述脑电采集模块包括：

3.根据权利要求2所述的脑电采集装置，其特征在于，所述连接层以及所述连接件通过魔术贴、暗扣或磁吸件可拆卸连接。

4.根据权利要求3所述的脑电采集装置，其特征在于，所述连接层全部覆盖所述脑电采集带与头部相对的内表面。

5.根据权利要求4所述的脑电采集装置，其特征在于，所述脑电采集带的端部以及所述下颚带的端部均设有松紧环和魔术贴，用于调节所述脑电采集带和/或所述下颚带的长度。

6.根据权利要求1所述的脑电采集装置，其特征在于，所述转动结构包括卡扣件，用于固定所述脑电采集带和所述下颚带。

7.根据权利要求2所述的脑电采集装置，其特征在于，所述脑电采集装置还包括供电组件，用于给所述脑电采集模块供电。

8.根据权利要求7所述的脑电采集装置，其特征在于，所述脑电采集模块还包括数据线，所述数据线的一端与若干所述脑电探针连接；所述数据线的另一端与所述供电组件连接，或与外部设备连接。

9.根据权利要求7所述的脑电采集装置，其特征在于，所述脑电采集装置还包括无线通讯模块，用于将所述脑电采集模块采集的数据无线传输至外部设备。

10.一种脑电系统，其特征在于，包括权利要求1-9中任一项所述的脑电采集装置和外部设备，所述脑电采集装置与所述外部设备有线连接和/或无线连接。
