医疗管路固定装置的制作方法

本发明有关于一种医疗管路固定装置，尤其指一种医疗ecmo为主所开发的医疗管路固定装置。

背景技术：

1、医疗中常会使用各式各样的管路、管线，如滴管、导管、导尿管、氧气管、胸管、鼻胃管、气切管等，有些管路因长时间使用而必须固定在病患身上，一方面防止管路松脱、掉落，另一方面以减少病患受管线缠绕、阻碍而无法行动。

2、同样也有许多因病情需要而长期使用留置医疗管的病人，例如长期使用呼吸器、外科手术后及部分重大疾病患者，这些医疗管会根据患者病情在身体内或身体外停留不确定时间，如果需要长时间保留，则需要对其进行固定，如未加固固定，则容易使医疗管导向管弯曲、反折甚至滑脱，这样会给病人造成感染等风险，增加病人的痛苦，依照医务人员在对这些导管采用的固定方式一般是通过别针、胶带固定或通过固定贴粘贴固定，别针固定容易滑脱或脱落，固定性不强，胶带固定式缠绕过松不紧固，过紧则易压逼皮肤引起局部皮肤过敏，固定贴粘贴固定较难在粗糙的粘贴表面使用，并且在后期执行换药等操作或需要调整固定位置设置时，需要删除整套固定装置，无法多次使用，故使用上述固定方法不仅仅需要花费较长时间，而且固定效果不好。

3、针对以上问题，有其他从业者同样有开发出有关医疗管路固定装置，诸如已知的现有技术文献中：专利公告号为cn218589449u、名称为一种肾内科深静脉临时血透导管固定装置；专利公告号为cn216963267u号、名称为一种便携式医用导管固定夹；本发明人所申请发明，其公告号为twi747549b、名称为鼻胃管固定装置；专利公告号为cn213347378u、名称为一种防皮肤破损的吸氧管及胃导管固定架、公告号为twm546227u、名称为肠胃道管路固定收纳装置、专利公告号为cn218793557u、名称为一种胸外科闭式引流管夹闭装置等，但上述现有技术，同样无法达到本发明所要解决的技术问题。

技术实现思路

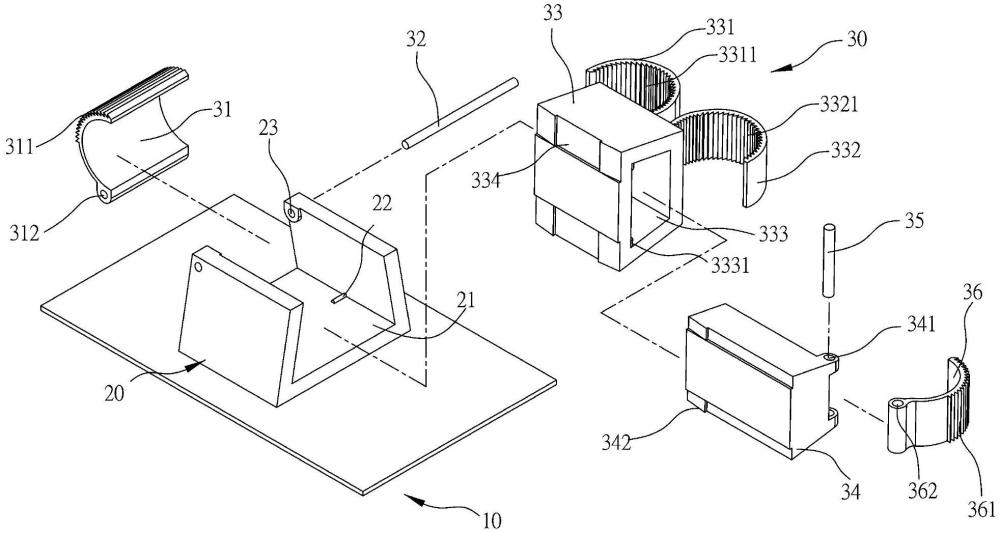

1、为解决上述问题，本发明提供一种医疗管路固定装置，用于医护人员协助病患安装多个医疗管路时，能轻易进行限位固定安装或是拆卸调整夹持医疗管路大小孔径于患者身体上的位置，达到提高便利性与工作效率的目的。本发明的医疗管路固定装置，包含：一黏贴件，黏贴件黏贴于病患身上；一基座，基座一端面固定于黏贴件远离病患身上的一端面；以及一夹持件组，夹持件组可活动地设于基座上，夹持件组用于操作夹持于病患身上的多个医疗管路，对其进行夹持固定。

2、于本发明另一实施例中，黏贴件一端面黏贴于病患身上，基座为一u字型块体，固定于黏贴件远离病患身上的一端面。

3、于本发明另一实施例中，基座内设有一母鸠尾槽型态的滑动空间、两个长形凸块的限位部以及两个第一枢接孔，两个长形凸块的限位部设置于滑动空间内的一端处的底部，另外一个第一枢接孔设置于远离限位部斜对面的两个自由端处，第一滑块配合基座母鸠尾槽型态的滑动空间设置为公鸠尾槽块状型态。

4、于本发明另一实施例中，第一活动卡件为一u型状态。

5、于本发明另一实施例中，第一弯卡件以及第二弯卡件为可挠性c形型态，另外穿设部为梯形贯穿孔状。

6、于本发明另一实施例中，第二滑块设为梯形块状体。

7、于本发明另一实施例中，第一滑块的穿设部设有两个凸块状的限卡部，限卡部配合第二滑块底面设置的两个凸块的卡部。

8、本发明一种医疗管路固定装置主要目的，为达到提供医护人员协助病患安装多个医疗管路时，能轻易进行限位固定安装或是拆卸调整夹持医疗管路大小孔径于患者身体上的位置，提高其操作的便利性与工作效率的目的。

1.一种医疗管路固定装置，其特征在于：

2.如权利要求1所述的医疗管路固定装置，其特征在于，该黏贴件一端面黏贴于病患身上，该基座为一u字型块体，且固定于该黏贴件远离病患身上的一端面。

3.如权利要求1所述的医疗管路固定装置，其特征在于，该基座内设有一母鸠尾槽型态的滑动空间、两个长形凸块的限位部以及两个第一枢接孔，该两个长形凸块的限位部设置于滑动空间内的一端底部，另外该第一枢接孔设置于远离限位部斜对面的两个自由端处，该第一滑块配合该基座母鸠尾槽型态的滑动空间，设置为公鸠尾槽块状形状。

4.如权利要求1所述的医疗管路固定装置，其特征在于，该第一活动卡件为一u型形状。

5.如权利要求1所述的医疗管路固定装置，其特征在于，该第一弯卡件以及第二弯卡件为可挠性c形型态，另外该穿设部为梯形贯穿孔状。

6.如权利要求1所述的医疗管路固定装置，其特征在于，该第二滑块为梯形块状体。

7.如权利要求1所述的医疗管路固定装置，其特征在于，该第一滑块的穿设部设有两个凸块状的限卡部，该限卡部与该第二滑块底面设置的两个凸块的卡部相互配合。
