一种全新风洁净室的高效能量回收恒温恒湿空调的制作方法

本发明涉及空调设备，具体涉及一种应用于全新风洁净室的高效能量回收恒温恒湿空调。

背景技术：

1、目前要求全新风的洁净室主要涉及医院的负压手术室、负压隔离病房、静脉配置中心、生物安全实验室等区域。

2、现有的全新风洁净空调系统主要是由独立的送风系统和独立的排风系统组成，送风系统采用恒温恒湿空调机组，排风经过灭菌过滤等方式处理后排放到室外，因洁净室一年四季要求室内温度湿和湿度保持在一个稳定的范围，在新风机组外部需要配置独立的冷源和热源，在夏季和冬季需要消耗大量的冷量和热量来满足洁净室的恒温恒湿环境要求。

3、为了降低能耗，少数项目中的恒温恒湿空调机组，在新风系统中引入全热交换器来对热量进行回收从而降低能耗。

4、比如，中国专利cn202310048045.5公开了一种新风与热交换节能系统，包括第一风管、第二风管、出风管、固定架、管式热交换器和蜂窝热交换器，固定架上设有第一风管，固定架上第一风管的一侧设有第二风管，第一风管的上端和第二风管的上端合并成端部管，端部管的一端和管式热交换器连接，端部管的上端设有出风管，出风管的一端和管式热交换器连接，第一风管底端内部设有蜂窝热交换器，第一风管下端设有第一进风口，第二风管的下端设有第二进风口；管式热交换器包括外管壳和v型管，v型管设置在外管壳内，v型管的两端分别和外管壳的两端平齐，v型管的上端和外管壳管壁连接，外管壳内v型管的外部形成空腔，外管壳两端v型管的下方空腔处分别设有进口和出口。

5、再比如，中国专利cn201711144979.x提供一种全热交换新风系统，涉及新风机系统领域。该全热交换新风系统包括新风机箱体、第一风机、第一送风管、第一排风管和全热交换芯体。全热交换芯体包括芯体本体和相变热交换组件。芯体本体具有相对设置的室内进风面和室内送风面。室内进风面和室内送风面均设置有相变热交换组件。第一风机用于将室外空气输送至全热交换芯体内，并依次经室内进风面的相变热交换组件的第一次温变作用、芯体本体的第二次温变作用以及室内送风面的相变热交换组件的第三次温变作用后，通过第一排风管输送至室内。该全热交换新风系统充分利用昼夜温差的自然资源，对温度的调控能力强。

6、但是，在实施过程中，发明人发现，该类技术方案主要通过热交换器进行换热，换热手段相对单一，且换热效率直接取决于热交换器本身的转换效率，换热效果受室内外温差的影响较大，当室内外温差较小时换热速度和效率降低非常明显。

技术实现思路

1、针对现有技术中存在的上述问题，现提供一种应用于全新风洁净室的高效能量回收恒温恒湿空调。

2、具体技术方案如下：

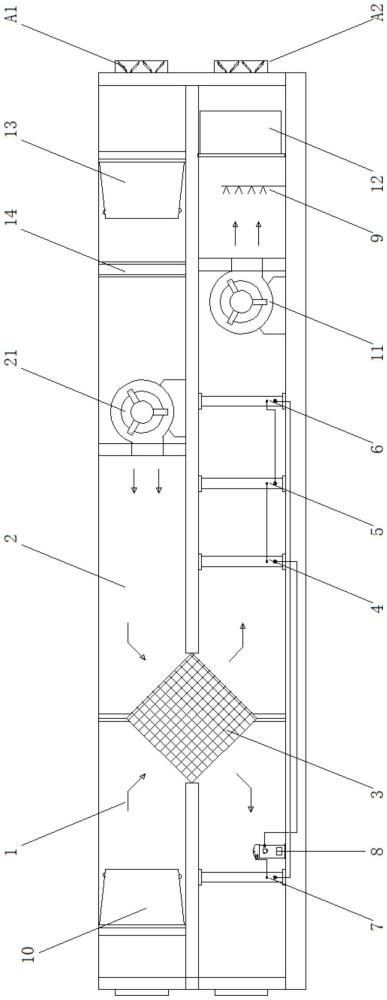

3、一种应用于全新风洁净室的高效能量回收恒温恒湿空调，包括进风通道、排风通道和热交换器；

4、所述进风通道的第一进风口连接外部空间，所述进风通道的第一出风口连接内部空间；

5、所述排风通道的第二进风口连接所述内部空间，所述排风通道的第二出风口连接所述外部空间；

6、所述第一热交换器的第一热交换通道设置在所述进风通道中，所述第二热交换器的第二热交换通道设置在所述排风通道中；

7、所述进风通道中在所述热交换器的后级还分别设置有第一蒸发盘管、第二蒸发盘管和冷凝盘管。

8、所述排风通道在所述热交换器的后级还设置有换热盘管、压缩机。

9、另一方面，所述进风通道包括第一区间和第二区间；

10、所述第一区间的第一端为所述第一进风口，所述第一区间的第二端连接所述第一热交换通道的进风口；

11、所述第二区间的第一端连接所述第一热交换通道的出风口，所述第二区间的第二端连接所述第一出风口；

12、所述第二区间中配置有新风机，所述新风机的吹风方向指向所述第一出风口。

13、另一方面，所述第一蒸发盘管、所述第二蒸发盘管和所述冷凝盘管设置在所述第二区间中。

14、另一方面，所述新风机和所述第一出风口之间还设置有加湿器。

15、另一方面，所述第一区间中设置有初-中效过滤器，所述第二区间中设置有高效过滤器。

16、另一方面，所述第一区间的第一出风口处设置有第一电动风量调节阀。

17、另一方面，所述排风通道包括第三区间和第四区间；

18、所述第三区间的第一端为所述第二进风口，所述第三区间的第二端连接所述第二热交换通道的进风口；

19、所述第四区间的第一端连接所述第二热交换通道的出风口，所述第四区间的第二端为所述第二出风口；

20、所述第三区间中设置有排风机，所述排风机的吹风方向指向所述热交换器。

21、另一方面，所述第四区间中设置所述换热盘管，所述换热盘管连接所述压缩机。

22、另一方面，所述第三区间中设置有等离子灭菌装置、活性炭过滤器。

23、另一方面，所述第三区间的第二进风口处设置有第二电动风量调节阀。

24、上述技术方案具有如下优点或有益效果：

25、针对现有技术中仅通过热交换器进行换热，效率较低的问题，本方案中，首先针对进风通道设置了额外的第一、第二蒸发盘管，冷凝盘管并连换热盘管及压缩机，在后续的控制过程中，可通过第一和第二蒸发盘管、冷凝盘管对热交换后的空气进行更为精确的控温控湿过程，比如，在夏季通过第一、第二蒸发盘管对热交换器处理后的空气进行降温除湿，再通过冷凝盘管进行升温，实现降温除湿后再热的过程，对于超出系统需求的热量通过换热盘管加热排风后排至室外；在冬季通过换热盘管吸收室内排风中的热量，再通过冷凝盘管对热交换器处理后的空气进行持续升温来实现较高温差的升温。

1.一种全新风洁净室的高效能量回收恒温恒湿空调，其特征在于，包括进风通道、排风通道和热交换器；

2.根据权利要求1所述的一种全新风洁净室的高效能量回收恒温恒湿空调，其特征在于，所述进风通道包括第一区间和第二区间；

3.根据权利要求2所述的一种全新风洁净室的高效能量回收恒温恒湿空调，其特征在于，所述第一蒸发盘管、所述第二蒸发盘管和所述冷凝盘管设置在所述第二区间中。

4.根据权利要求2所述的一种全新风洁净室的高效能量回收恒温恒湿空调，其特征在于，所述新风机和所述第一出风口之间还设置有加湿器。

5.根据权利要求2所述的一种全新风洁净室的高效能量回收恒温恒湿空调，其特征在于，所述第一区间中设置有初-中效过滤器，所述第二区间中设置有高效过滤器。

6.根据权利要求2所述的一种全新风洁净室的高效能量回收恒温恒湿空调，其特征在于，所述第一区间的第一出风口处设置有第一电动风量调节阀。

7.根据权利要求1所述的一种全新风洁净室的高效能量回收恒温恒湿空调，其特征在于，所述排风通道包括第三区间和第四区间；

8.根据权利要求7所述的一种全新风洁净室的高效能量回收恒温恒湿空调，其特征在于，所述第四区间中设置所述换热盘管，所述换热盘管连接所述压缩机。

9.根据权利要求7所述的一种全新风洁净室的高效能量回收恒温恒湿空调，其特征在于，所述第三区间中设置有等离子灭菌装置、活性炭过滤器。

10.根据权利要求7所述的一种全新风洁净室的高效能量回收恒温恒湿空调，其特征在于，所述第三区间的第二进风口处设置有第二电动风量调节阀。
