一种自适应电流补偿的VSG功率解耦方法

本发明涉及电力电子技术控制，更具体的说是涉及一种自适应电流补偿的vsg功率解耦方法。

背景技术：

1、目前，现有vsg功率解耦方法为：先采集功角信息，然后利用采集的功角信息进行功率补偿，其存在功角采集难度大、计算量大、可靠性低的问题。

2、因此，如何提供一种vsg功率解耦方法，其可以不用采集功角、计算量小、可靠性高是本领域技术人员亟需解决的问题。

技术实现思路

1、有鉴于此，本发明的目的是提供一种自适应电流补偿的vsg功率解耦方法。

2、为了实现上述目的，本发明采用如下技术方案：

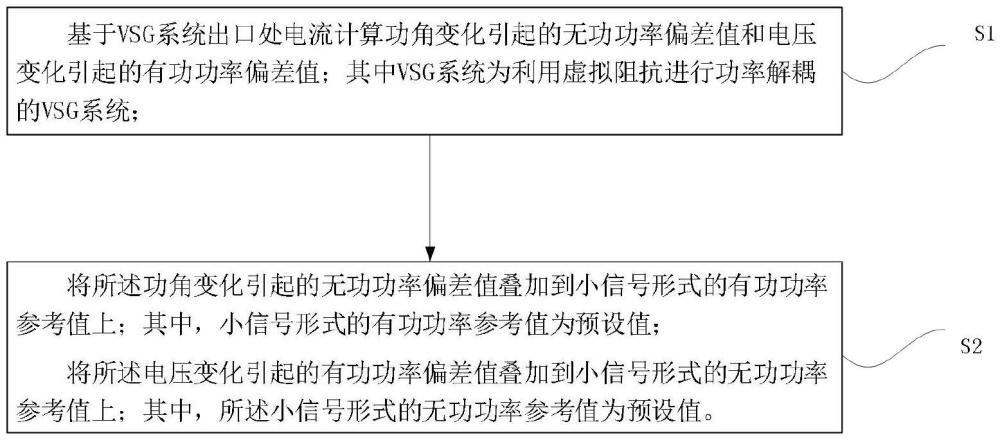

3、一种自适应电流补偿的vsg功率解耦方法，包括以下步骤：

4、s1：基于vsg系统出口处电流计算功角变化引起的无功功率偏差值和电压变化引起的有功功率偏差值；其中vsg系统为利用虚拟阻抗进行功率解耦的vsg系统；

5、s2:将所述功角变化引起的无功功率偏差值叠加到小信号形式的有功功率参考值上；其中，小信号形式的有功功率参考值为预设值；

6、将所述电压变化引起的有功功率偏差值叠加到小信号形式的无功功率参考值上；其中，所述小信号形式的无功功率参考值为预设值。

7、优选的，所述功角变化引起的无功功率偏差值的计算公式为：

8、δqc＝a1δid+a2δiq；

9、

10、

11、其中，δqc表示所述功角变化引起的无功功率偏差值；vd和vq分别表示vsg系统出口处电压的dq分量；δid和δiq分别表示vsg系统出口处小信号形式电流的dq分量；id和iq分别表示vsg系统出口处电流的dq分量；xg表示输电线路阻抗的感性成分；xv表示虚拟阻抗；ec'表示考虑虚拟阻抗xv时vsg系统的等效出口电压；rg表示输电线路阻抗的阻性成分；θ0表示静态工作点功角。

12、优选的，所述电压变化引起的有功功率偏差值的计算公式为：

13、δpc＝b1δiq+b2δid；

14、

15、

16、其中，δpc表示所述电压变化引起的有功功率偏差值；vd和vq分别表示vsg系统出口处电压的dq分量；δid和δiq分别表示vsg系统出口处小信号形式电流的dq分量；id和iq分别表示vsg系统出口处电流的dq分量；xg表示输电线路阻抗的感性成分；xv表示虚拟阻抗；ec'表示考虑虚拟阻抗xv时vsg系统的等效出口电压；rg表示输电线路阻抗的阻性成分；θ0表示静态工作点功角。

17、经由上述的技术方案可知，与现有技术相比，本发明公开提供了一种自适应电流补偿的vsg功率解耦方法，可以获得以下有益技术效果：

18、1)面对功角难以采集的困难，本发明直接放弃利用功角进行补偿的方法，转为利用容易采集到的vsg系统出口处电流进行补偿，本发明可以显著降低信号采集的压力、节约了硬件资源，且不需要增加新的设备。

19、2)本发明不改变功率解耦流程，只是简单的改变了功率控制部分的功率参考值，相比于现有其他改变功率流程的解耦方法，本发明可靠性更高、计算压力更小。

1.一种自适应电流补偿的vsg功率解耦方法，其特征在于，包括以下步骤：

2.根据权利要求1所述的一种自适应电流补偿的vsg功率解耦方法，其特征在于，所述功角变化引起的无功功率偏差值的计算公式为：

3.根据权利要求1或2所述的一种自适应电流补偿的vsg功率解耦方法，其特征在于，所述电压变化引起的有功功率偏差值的计算公式为：
