一种移动式苗木种植施肥装置的制作方法

本技术涉及施肥装置,具体为一种移动式苗木种植施肥装置。
背景技术:
1、在农业生产过程中,常需要对种植物进行灌溉浇肥,因为苗木种植通常间隔较远,使用人工灌溉费时费力且效率低下,因此通常会使用施肥装置进行施肥和灌溉操作,但是现有的施肥装置在使用时,还存在一定的问题:
2、例如申请号cn202320747626.3具体涉及移动式施肥装置,包括施肥机体,所述施肥机体上固定连接有机盖,所述机盖上固定连接有进料斗,所述施肥机体内设置有出料管,所述施肥机体内滑动连接有支撑板,所述支撑板和出料管滑动连接,所述支撑板上设置有移动机构。本实用新型通过设置梯形块、气缸、斜块、壳体、车轮、方杆、刮板、弹簧、挡板等结构,通过气缸驱动斜块移动,使得斜块和梯形块相对滑动,进而使得车轮可以从施肥机体内伸出,进而使得装置可以移动,便于进行施肥工作,还可以使得装置移动到指定位置后放置稳定,且通过弹簧作用在刮板上,使得刮板对车轮上的泥土剐蹭,使得装置移动更加省力。但是该装置无法进行大范围泼洒肥料,且移动时需要推动地面土块才可以移动较为不便,并且未设置肥料混合装置,存肥量较少。
3、鉴于此,针对上述问题,深入研究,遂有本案产生。
4、针对上述问题,在原有施肥装置的基础上进行创新设计。
技术实现思路
1、本实用新型的目的在于提供一种移动式苗木种植施肥装置,以解决上述背景技术中提出施肥范围小、移动不便、无混合装置的问题。
2、为实现上述目的,本实用新型提供如下技术方案:一种移动式苗木种植施肥装置,包括车体,所述车体的上端设有罐体,所述罐体的上端设有伺服电机,且所述伺服电机的左侧设有加水口,且所述伺服电机的右侧设有加料口,所述伺服电机的下端设有搅拌器,且所述搅拌器的下端设有出料口,所述出料口上设有电动阀门,所述罐体的下端设有支撑架,且所述电动阀门的下端设有储液箱,所述储液箱的右方设有增压泵,所述增压泵上设有导液管,所述导液管的另一端设有喷头,所述喷头的下端设有推杆,所述推杆的下端设有滑块,且所述车体的前侧设有固定滑槽,所述滑块上设有活动块,且所述活动块的下端设有凸块,所述凸块上设有后轮,所述车体的左端设有推车把手,所述车体的右端设有万向轮。
3、优选的,所述伺服电机的下端与所述搅拌器键连接。
4、采用上述技术方案,当伺服电机启动时会带动罐体内的搅拌器持续转动,此时从罐体上方的加水口和加料口加入水和固定比例的肥料,可以通过搅拌器的转动使水和肥料充分搅拌。
5、优选的,所述出料口与储液箱的上端通过电动阀门紧密贴合。
6、采用上述技术方案,可以使水和肥料在混合时不会与已混合的液体混在一起,使混合装置和储液装置分离,当水肥在混合装置内充分混合后可以将电动阀门打开使混合完成的水肥流入储液箱储存起来并且通过增压泵将储液箱内的水肥喷出。
7、优选的,所述凸块与所述后轮固定连接,且所述活动块的下端与所述凸块转动连接,所述活动块的上端与所述滑块转动连接。
8、采用上述技术方案,当推动装置移动时,后轮在转动的过程中会带动后轮上的凸块同步转动,同时带动活动块的下端随着凸块一同运动。
9、优选的,所述滑块与所述推杆的下端固定连接,且所述滑块与所述固定滑槽构成滑动连接,所述固定滑槽与所述车体的前侧固定连接。
10、采用上述技术方案,当推动本装置运动时,后轮在转动的过程中会带动凸块旋转,同时带动活动块的下端旋转,可以带动活动块的上端和滑块一固定滑槽为轨道进行上下往复运动。
11、优选的,所述推杆的上端与所述喷头固定连接,且所述喷头后侧与所述导液管的上端固定连接,所述导液管的下端与所述增压泵的出液端固定连接,且所述增压泵的入液端与所述储液箱贯穿固定连接。
12、采用上述技术方案,可以使用增压泵将储液箱内的水肥通过导液管输送至喷头处,从而使水肥喷洒的范围更大。
13、与现有技术相比,本实用新型的有益效果是:
14、1、本实用新型设置有升降喷洒装置,设有喷头和与后轮结合的凸轮结构,可以使装置在运动过程中带动喷头进行不断重复的升降运动,可以使喷头喷洒水肥的范围更广且施肥量充足;
15、2、本实用新型设置有万向轮,使本装置在使用时能够更加轻便的推动装置移动,且万向轮能够使装置的转向更方便;
16、3、本实用新型设置有混合装置,使用本实用新型时,其上方设置的搅拌装置可以使水与肥料充分混合,当混合充分后打开电动阀门将混合装置内的混合水肥导入储液箱内,然后由增压泵将储液箱内水肥泵出进行施肥,可以做到混合过程与储液过程分开进行。
技术特征:

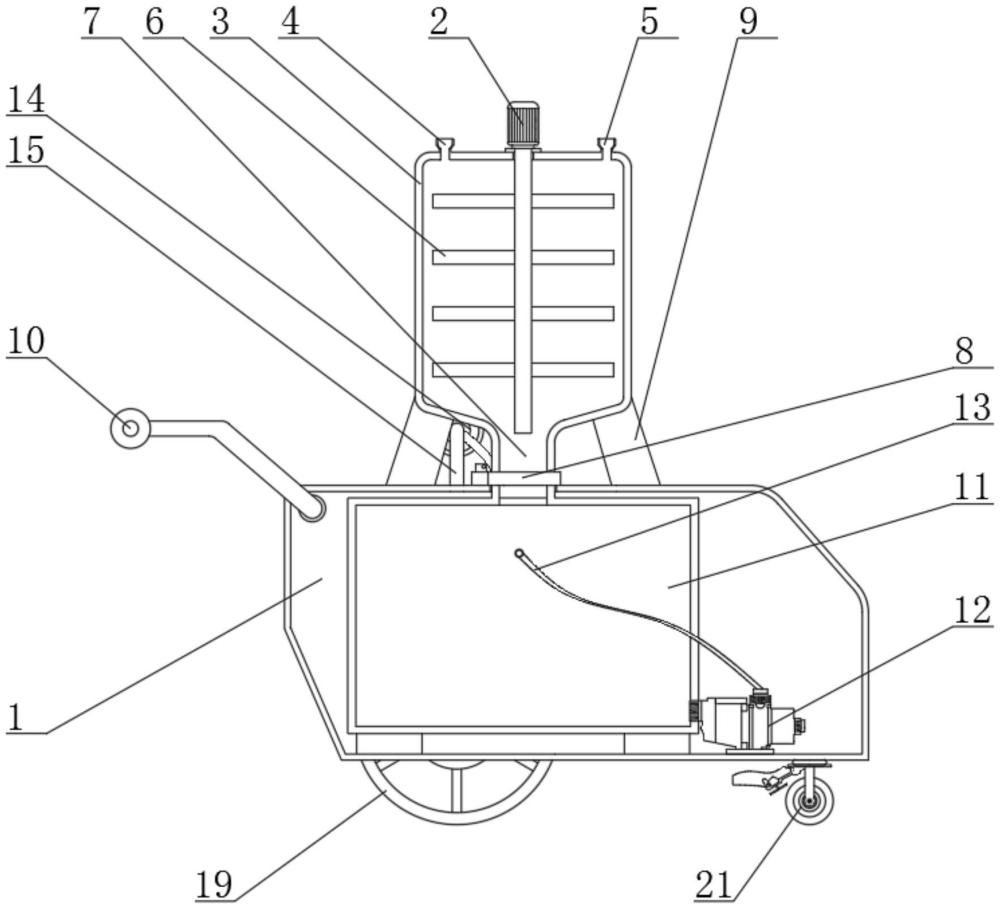

1.一种移动式苗木种植施肥装置,包括车体(1),其特征在于:所述车体(1)的上端设有罐体(3),所述罐体(3)的上端设有伺服电机(2),且所述伺服电机(2)的左侧设有加水口(4),且所述伺服电机(2)的右侧设有加料口(5),所述伺服电机(2)的下端设有搅拌器(6),且所述搅拌器(6)的下端设有出料口(7),所述出料口(7)上设有电动阀门(8),所述罐体(3)的下端设有支撑架(9),且所述电动阀门(8)的下端设有储液箱(11),所述储液箱(11)的右方设有增压泵(12),所述增压泵(12)上设有导液管(13),所述导液管(13)的另一端设有喷头(14),所述喷头(14)的下端设有推杆(15),所述推杆(15)的下端设有滑块(16),且所述车体(1)的前侧设有固定滑槽(17),所述滑块(16)上设有活动块(18),且所述活动块(18)的下端设有凸块(20),所述凸块(20)上设有后轮(19),所述车体(1)的左端设有推车把手(10),所述车体(1)的右端设有万向轮(21)。
2.根据权利要求1所述的一种移动式苗木种植施肥装置,其特征在于:所述伺服电机(2)的下端与所述搅拌器(6)键连接。
3.根据权利要求1所述的一种移动式苗木种植施肥装置,其特征在于:所述出料口(7)与储液箱(11)的上端通过电动阀门(8)紧密贴合。
4.根据权利要求1所述的一种移动式苗木种植施肥装置,其特征在于:所述凸块(20)与所述后轮(19)固定连接,且所述活动块(18)的下端与所述凸块(20)转动连接,所述活动块(18)的上端与所述滑块(16)转动连接。
5.根据权利要求1所述的一种移动式苗木种植施肥装置,其特征在于:所述滑块(16)与所述推杆(15)的下端固定连接,且所述滑块(16)与所述固定滑槽(17)构成滑动连接,所述固定滑槽(17)与所述车体(1)的前侧固定连接。
6.根据权利要求1所述的一种移动式苗木种植施肥装置,其特征在于:所述推杆(15)的上端与所述喷头(14)固定连接,且所述喷头(14)后侧与所述导液管(13)的上端固定连接,所述导液管(13)的下端与所述增压泵(12)的出液端固定连接,且所述增压泵(12)的入液端与所述储液箱(11)贯穿固定连接。
技术总结
本技术公开了一种移动式苗木种植施肥装置,包括车体,车体的上端设有罐体,罐体的上端设有伺服电机,伺服电机的左侧设有加水口,伺服电机的右侧设有加料口,伺服电机的下端设有搅拌器,搅拌器的下端设有出料口,出料口上设有电动阀门,罐体的下端设有支撑架,电动阀门的下端设有储液箱,储液箱的右方设有增压泵,增压泵上设有导液管,导液管的另一端设有喷头,喷头的下端设有推杆,推杆的下端设有滑块,车体的前侧设有固定滑槽,滑块上设有活动块,活动块的下端设有凸块,车体的左端设有推车把手。本技术设置有升降喷洒装置、万向轮和混合装置,可以使水肥喷洒范围更广,使装置移动更加便捷,还可做到混合与喷洒同步进行。
技术研发人员:张显兰
受保护的技术使用者:滁州市文秀苗木有限公司
技术研发日:20240402
技术公布日:2024/11/21
技术研发人员:张显兰
技术所有人:滁州市文秀苗木有限公司
备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
