一种肉牛养殖用牛舍通风装置的制作方法

本技术涉及牛舍通风装置，具体为一种肉牛养殖用牛舍通风装置。

背景技术：

1、在肉牛的养殖过程中，须利用牛舍通风装置对牛舍进行通风换气，保证牛舍处于适宜的温度和湿度。通常牛舍通风装置包括用于连通牛舍与外界空气的通风管，利用通风管内设置的风扇带动气体流动，通风装置设置在牛舍的两侧墙壁上，一侧通风装置的用于进气，另一侧的通风装置用于排气，形成气流通道，完成对牛舍的通风换气。

2、但传统的牛舍通风装置在下雨时，牛舍外的水汽容易从通风装置的进气口进入牛舍内，且通风管直接连通牛舍内外，即使风扇处于关闭状态，外界的水汽仍然能够从通风管进入牛舍内，容易导致牛舍内的湿度过高，空气质量降低，不利于肉牛的养殖。

技术实现思路

1、针对背景技术中提出的现有牛舍通风装置在使用过程中存在的不足，本实用新型提供了一种肉牛养殖用牛舍通风装置，具备水汽进入可控、调节灵活的优点，解决了上述背景技术中提出的技术问题。

2、本实用新型提供如下技术方案：一种肉牛养殖用牛舍通风装置，包括通风壳，所述通风壳的内侧固定设置有安装座，所述安装座固定安装有用于通风的风扇，所述通风壳的一侧活动设置有与通风壳进气端配合密封板，所述密封板的一侧固定连接有用于带动密封板滑动的连接杆。

3、所述连接杆的数量设置为若干个，所述通风壳内侧固定设置有固定座，固定座活动连接有适配的除湿网。

4、优选的，所述通风壳内侧设置有配合连接杆的调节机构，所述调节机构包括固定板和两个用于带动连接杆移动的移动杆。

5、所述移动杆与连接杆固定连接，两个所述移动杆之间固定设置有移动块，所述固定板的中部转动卡接有与移动块配合的螺纹杆，所述螺纹杆的一端固定连接有调节柄。

6、优选的，所述固定座上开设有与除湿网配合的滑动槽，所述通风壳的一侧固定设置有与固定座配合的储存罩，所述通风壳的内侧设置有与固定座配合的顶板。

7、优选的，所述除湿网靠固定座的一侧固定连接有齿条，所述顶板内部靠中点处转动设置有与齿条适配的齿轮，所述齿轮与齿条啮合，所述齿轮中点处固定调节有传动杆，所述传动杆的一端固定连接有转柄。

8、优选的，所述通风壳内侧固定设置有防尘网，所述通风壳的一侧通过螺丝固定设置有挡板，所述除湿网靠近挡板的一端设置有连接板。

9、本实用新型具备以下有益效果：

10、1、本实用新型通过设置除湿网在外界水汽较多时，对进入牛舍的气流进行干燥，保证牛舍内的湿度在合适范围内，并通过连接杆调整密封板与通风壳的间距，进而调整进风口的大小，且调节过程均可在牛舍内部进行，提高该通风装置使用的灵活性。

11、2、本实用新型通过关闭进气口在不需要通风时，避免水汽进入牛舍内的同时，避免水汽与除湿网接触，避免除湿网不必要的消耗，延长除湿网的使用寿命，并通过传动杆配合齿轮和齿条，使随牛舍进行通气且不需要除湿时，除湿网移动到储存罩内，进一步避免除湿网不必要的消耗。

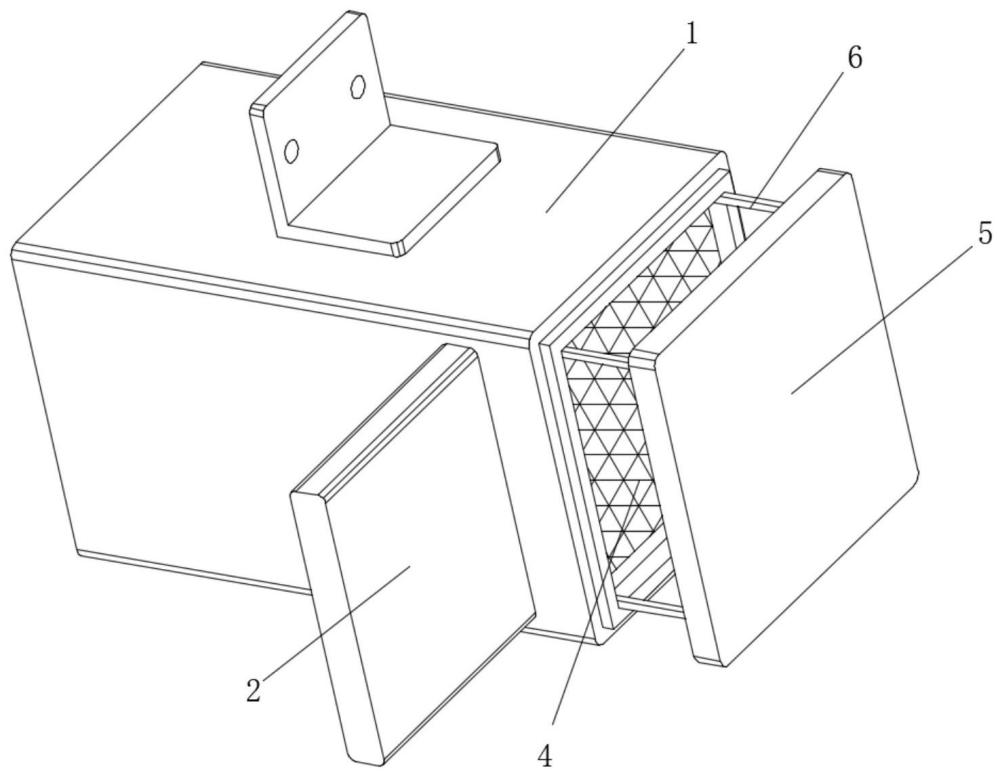

1.一种肉牛养殖用牛舍通风装置，包括通风壳(1)，所述通风壳(1)的内侧固定设置有安装座(16)，所述安装座(16)固定安装有用于通风的风扇(17)，其特征在于：所述通风壳(1)的一侧活动设置有与通风壳(1)进气端配合的密封板(5)，所述密封板(5)的一侧固定连接有用于带动密封板(5)滑动的连接杆(6)；

2.根据权利要求1所述的一种肉牛养殖用牛舍通风装置，其特征在于：所述通风壳(1)内侧设置有配合连接杆(6)的调节机构(3)，所述调节机构(3)包括固定板(302)和两个用于带动连接杆(6)移动的移动杆(303)；

3.根据权利要求1所述的一种肉牛养殖用牛舍通风装置，其特征在于：所述固定座(11)上开设有与除湿网(10)配合的滑动槽(12)，所述通风壳(1)的一侧固定设置有与固定座(11)配合的储存罩(2)，所述通风壳(1)的内侧设置有与固定座(11)配合的顶板(13)。

4.根据权利要求3所述的一种肉牛养殖用牛舍通风装置，其特征在于：所述除湿网(10)靠固定座(11)的一侧固定连接有齿条(14)，所述顶板(13)内部靠中点处转动设置有与齿条(14)适配的齿轮(15)，所述齿轮(15)与齿条(14)啮合，所述齿轮(15)中点处固定调节有传动杆(7)，所述传动杆(7)的一端固定连接有转柄(8)。

5.根据权利要求1所述的一种肉牛养殖用牛舍通风装置，其特征在于：所述通风壳(1)内侧固定设置有防尘网(4)，所述通风壳(1)的一侧通过螺丝固定设置有挡板(9)，所述除湿网(10)靠近挡板(9)的一端设置有连接板(18)。
