内容物填充系统的制作方法

本公开涉及内容物填充系统。

背景技术：

1、已知一种无菌填充系统(无菌性(aseptic)填充系统)，该无菌填充系统将经杀菌的内容物在无菌环境下填充于经杀菌的容器(pet瓶)，然后，通过盖将容器封闭(例如，参照专利文献1)。

2、具体而言，在无菌填充系统中，将成型的容器向无菌填充系统供给，在无菌填充系统内向容器喷射作为杀菌剂的过氧化氢水溶液。然后，通过对过氧化氢水溶液进行干燥来对容器进行杀菌。接着，将经加热杀菌的内容物在常温下无菌填充于容器。

3、近年来，以降低环境负荷为目的，要求降低所排出的二氧化碳的量。内容物在被实施了杀菌处理之后向容器内填充。在内容物中用高温进行杀菌的情况下，会发生分解，或者对系统的装置产生金属腐蚀，或者由于加热而析出而使系统的装置的性能劣化。

4、现有技术文献

5、专利文献

6、专利文献1：(日本)特许第4526820号公报

技术实现思路

1、发明所要解决的技术问题

2、本公开考虑这样的点而完成，其目的在于提供一种内容物填充系统，该内容物填充系统不会发生在对内容物进行加热杀菌时热分解、对装置产生金属腐蚀、析出而使系统的装置的性能劣化的情况。

3、用于解决技术问题的技术方案

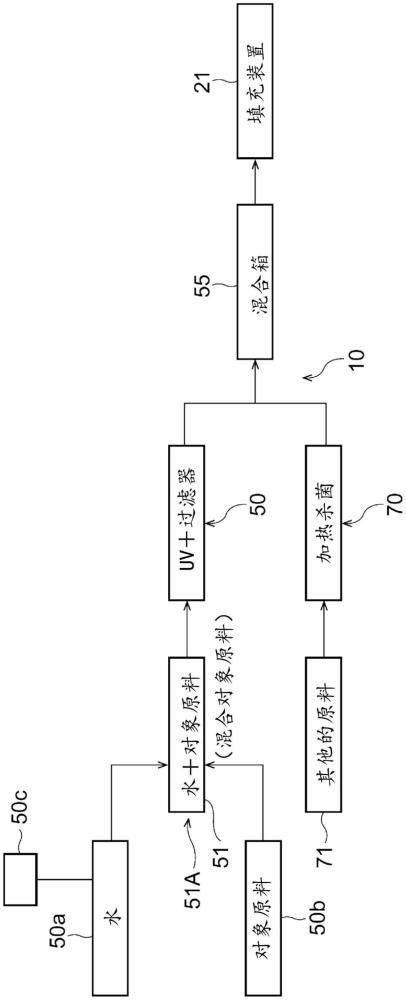

4、本公开为一种内容物填充系统，其具备将对象原料和水混合而生成混合对象原料的混合线、对所述混合对象原料进行非加热杀菌的混合对象原料杀菌线、对除所述对象原料以外的其他的原料进行加热杀菌的其他的原料杀菌线、与所述混合对象原料杀菌线和所述其他的原料杀菌线连接并将所述混合对象原料和所述其他的原料向容器内填充的填充装置。

5、本公开为一种内容物填充系统，其具备将对象原料和水混合而生成混合对象原料的混合线、对所述混合对象原料进行非加热杀菌的混合对象原料杀菌线、供给除所述对象原料以外的其他的原料的其他的原料供给线、与所述混合对象原料杀菌线和所述其他的原料供给线连接并将所述混合对象原料以及所述其他的原料向容器内填充的填充装置。

6、本公开为一种内容物填充系统，其具备对水进行非加热杀菌的水杀菌线、对对象原料进行非加热杀菌的对象原料杀菌线、对除所述对象原料以外的其他的原料进行加热杀菌的其他的原料杀菌线、与所述水杀菌线、所述对象原料杀菌线和所述其他的原料杀菌线连接并将所述水、所述对象原料和所述其他的原料向容器内填充的填充装置。

7、本公开为一种内容物填充系统，其具备对水进行非加热杀菌的水杀菌线、对对象原料进行非加热杀菌的对象原料杀菌线、供给除所述对象原料以外的其他的原料的其他的原料供给线、与所述水杀菌线、所述对象原料杀菌线和所述其他的原料供给线连接并将所述水、所述对象原料和所述其他的原料向容器内填充的填充装置。

8、本公开为一种内容物填充系统，所述对象原料包括在高温下热分解或功能下降的材料、在高温下产生金属腐蚀的材料、或者在高温下析出的材料。

9、本公开为一种内容物填充系统，所述对象原料包括维生素。

10、本公开为一种内容物填充系统，所述维生素包含于饮料，所述其他的原料由饮料的其他的原料组成。

11、本公开为一种内容物填充系统，所述对象原料包括钙。

12、本公开为一种内容物填充系统，所述钙包含于含有乳成分的乳品饮料或功能性饮料，所述其他的原料由乳品饮料或功能性饮料的其他的原料组成。

13、本公开为一种内容物填充系统，所述对象原料包括生成氯离子的氯化物。

14、本公开为一种内容物填充系统，所述氯离子包含于添加了氯化物的功能性饮料等，所述其他的原料由添加了所述氯化物的所述功能性饮料等的其他的原料组成。

15、本公开为一种内容物填充系统，所述氯离子包含于添加了氯化物的液体食品，所述其他的原料由添加了所述氯化物的所述液体食品的其他的原料组成。

16、本公开为一种内容物填充系统，所述对象原料包括香料。

17、本公开为一种内容物填充系统，所述香料包含于含香料饮料，所述其他的原料由含香料饮料的其他的原料组成。

18、本公开为一种内容物填充系统，所述对象原料包括甜味剂。

19、本公开为一种内容物填充系统，所述甜味剂包含于含甜味剂饮料，所述其他的原料由含甜味剂饮料的其他的原料组成。

20、本公开为一种内容物填充系统，所述对象原料包括酸味剂。

21、本公开为一种内容物填充系统，所述酸味剂包含于含酸味剂饮料，所述其他的原料由含酸味剂饮料的其他的原料组成。

22、本公开为一种内容物填充系统，所述对象原料包括着色剂。

23、本公开为一种内容物填充系统，所述着色剂包含于含着色剂饮料，所述其他的原料由含着色剂饮料的其他的原料组成。

24、本公开为一种内容物填充系统，所述对象原料包括从氨基酸以及电解质中选择的至少一种或两种的混合物。

25、本公开为一种内容物填充系统，所述从氨基酸以及电解质中选择的至少一种或两种的混合物包含于输液，所述其他的原料由所述输液的其他的原料组成。

26、本公开为一种内容物填充系统，所述填充装置具有与所述水杀菌线连接的第一填充装置、与所述对象原料杀菌线连接的第二填充装置、与所述其他的原料杀菌线连接的第三填充装置。

27、本公开为一种内容物填充系统，所述水杀菌线还与第二填充装置以及第三填充装置分别连接，所述对象原料杀菌线还与所述第一填充装置以及第三填充装置分别连接，所述其他的原料杀菌线还与所述第一填充装置以及第二填充装置分别连接。

28、本公开为一种内容物填充系统，在所述水杀菌线与所述第一填充装置之间存在第一混合箱，在所述对象原料杀菌线与所述第二填充装置之间存在第二混合箱，在所述其他的原料杀菌线与所述第三填充装置之间存在第三混合箱。

29、本公开为一种内容物填充系统，所述水杀菌线还与所述第二混合箱以及所述第三混合箱分别连接，所述对象原料杀菌线还与所述第一混合箱以及所述第三混合箱分别连接，所述其他的原料杀菌线还与所述第一混合箱以及所述第二混合箱分别连接。

30、本公开为一种内容物填充系统，所述第一混合箱还与所述第二填充装置以及所述第三填充装置分别连接，所述第二混合箱还与所述第一填充装置以及所述第三填充装置分别连接，所述第三混合箱还与所述第一填充装置以及所述第二填充装置分别连接。

31、本公开为一种内容物填充系统，所述混合对象原料杀菌线被划分成非无菌氛围下的非无菌区、将非无菌氛围与无菌氛围隔绝的第一灰色区以及第二灰色区、无菌氛围下的无菌区，所述非无菌区、所述第一灰色区、所述第二灰色区以及所述无菌区按照该顺序沿着所述混合对象原料的输送方向从上游侧朝向下游侧设置，在所述第一灰色区内对除菌过滤器通过菌进行杀菌，在所述第二灰色区内维持除菌过滤器通过菌不存在的状态。

32、发明的效果

33、根据本公开，不会发生内容物热分解、系统的装置腐蚀、内容物析出而系统的装置的性能劣化的情况。
