一种智能提升式排水沟油水分离设备的制作方法

2025-05-13 09:40:02 283次浏览
一种智能提升式排水沟油水分离设备的制作方法

本发明涉及油水分离,具体为一种智能提升式排水沟油水分离设备。


背景技术:

1、未经处理的餐余物直接排放到大自然,会对环境造成严重的污染,为此需要设计一种智能提升式排水沟油水分离设备进行物理回收油液,再提供给炼油集团进行再生油炼化,现有的排水沟油水分离设备使用时,油水分离通常采用的步骤繁琐,且需要进行二次加工,分离油液中粘黏较大固体杂质难以有效去除,且清洁效率差,进而增加后续处理步骤与装置使用效率。


技术实现思路

1、针对现有技术的不足,本发明提供了一种智能提升式排水沟油水分离设备,解决了传统排水沟油水分离设备分离步骤繁琐,油液内粘黏固体杂质难以剥离等问题。

2、为实现以上目的,本发明通过以下技术方案予以实现:一种智能提升式排水沟油水分离设备,包括壳体,所述壳体连接有用于排水沟油液分离处理的处理件,所述处理件包括:

3、提升件,安装在壳体左侧用于油液提升输送处理,所述提升件包括倾斜安装在壳体左侧的支撑框,所述支撑框表面倾斜安装有皮带辊组件,所述壳体内侧设置有用于驱动皮带辊组件的电机,所述支撑框后侧中部垂直安装有第一液位传感器,所述支撑框斜下侧设置有用于大体积固体杂质分离的脱离件,所述支撑框靠近脱离件斜上侧设置有喷水条,所述支撑框底部两侧均安装有拦水板;

4、回收件,安装在壳体内侧右端用于皮带辊组件输送的油液分离与回收处理,所述回收件包括安装在壳体内侧右端的回收箱,所述回收箱顶部左侧安装有用于刮擦皮带辊组件顶部右侧的刮板,所述回收箱顶部靠近刮板右侧设有承接槽,所述回收箱顶部对应承接槽上侧安装有第二液位传感器,所述回收箱左侧底部安装有电磁阀;

5、智能抽料件,安装在壳体上用于回收件内油液导出。

6、优选的,所述电机输出端与皮带辊组件内主动皮带辊同轴固定连接,所述电机、第一液位传感器均与外界智能控制器电性连接。

7、优选的,所述脱离件包括两组设置与支撑框下侧两端的传动轮组件,所述皮带辊组件内从动皮带辊两侧分别与两组传动轮组件内主动传动轮同轴固定连接,所述传动轮组件内从动传动轮同轴固定连接有与支撑框转动连接的转盘,所述转盘侧面边缘转动连接有牵引杆,所述牵引杆斜上端转动连接有与支撑框上表面滑动连接的连接架,两组所述连接架靠近皮带辊组件上表面固定连接有分离条。

8、优选的,所述支撑框上侧安装有分别与两组连接架滑动连接的滑杆,所述分离条与皮带辊组件上表面平行且斜下侧设有若干组分离齿,所述分离条与皮带辊组件内皮带之间存在间隔。

9、优选的,所述喷水条与皮带辊组件上表面平行,两组所述拦水板相对于支撑框中部对称设置。

10、优选的,所述智能抽料件包括设置于壳体的液泵,所述液泵抽液端固定连接有第一三通阀,所述第一三通阀右侧安装有与电磁阀固定连接的抽油管,所述液泵排液端设置有第二三通阀,所述第二三通阀上端固定连接有排油管,所述第一三通阀底部安装有抽水管,所述第二三通阀前侧设置有与喷水条固定连接的排水管。

11、优选的,所述抽油管远离壳体侧与外界储油罐固定连接,所述抽水管与外界水源连通,所述喷水条斜下侧设有若干喷水孔,所述喷水条内部中空且分别与排水管、喷水孔连通。

12、优选的,所述壳体顶部安装有边缘设有若干螺孔的安装板,所述壳体左端靠近支撑框上侧设有开槽。

13、有益效果

14、本发明提供了一种智能提升式排水沟油水分离设备。与现有技术相比具备以下有益效果:

15、(1)、该智能提升式排水沟油水分离设备,通过在装置内设置提升件与回收件,第一液位传感器检测到皮带辊组件底部与油水混合物接触后,电机带动皮带辊组件运作,皮带辊组件内皮带经过混合液后,油质物吸附到皮带上往上运动,而混合液的水在皮带上升过程中会滑下,实现有油质物的提升,当皮带将油质物提升入壳体内后,刮板对皮带表面进行刮擦,刮擦而剥离的油质物顺着刮板表面滑入回收箱内,第二液位传感器对回收箱内液位时刻监测,待回收箱内的油液达合适液位后,通过智能抽料件将储存的油液抽走。

16、(2)、该智能提升式排水沟油水分离设备,通过在装置内设置脱离件,在皮带辊组件运作过程中通过传动轮组件带动转盘转动,转动转盘通过牵引杆、连接架带动分离条沿支撑框上端往复运动,进而实现对皮带辊组件内皮带上粘黏的大体积固体杂质的剥离处理,减少固体杂质因油液粘黏固体附着在皮带上,进而减少回收箱内油液内混杂大体积固体杂质,避免后续油液排放过程时造成堵塞。

17、(3)、该智能提升式排水沟油水分离设备,通过在装置内设置喷水条,待第二液位传感器检测到回收箱内的油液达合适液位后,开启电磁阀,液泵通过第一三通阀、抽油管、电磁阀对回收箱内油液进行抽取,抽取油液经第二三通阀、排油管注入外界储油罐中,需要对皮带辊组件清洁时,关闭电磁阀,让第一三通阀、第二三通阀换向,此时液泵通过第一三通阀、抽水管抽取外界水源,而后水经第二三通阀、排水管、喷水条对皮带辊组件上表面喷淋清洁,进而减少后续清洁步骤,防止皮带辊组件表面附着过多杂质影响油液回收效率。



技术特征:

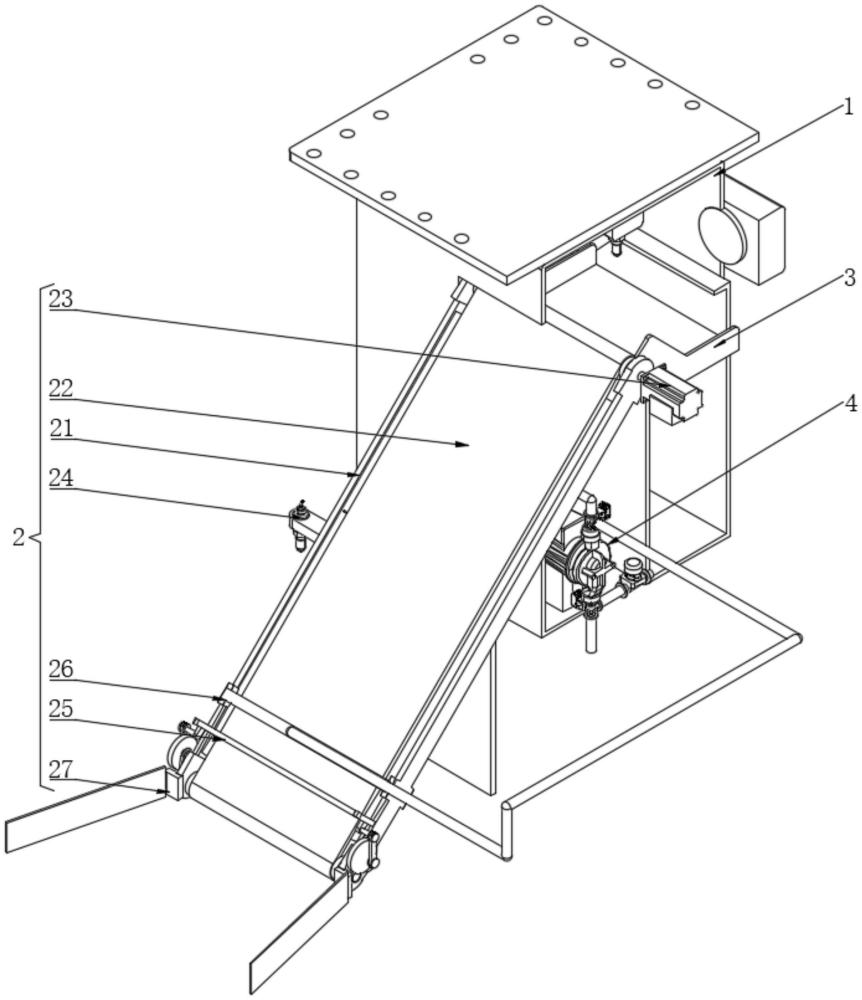

1.一种智能提升式排水沟油水分离设备,包括壳体(1),其特征在于:所述壳体(1)连接有用于排水沟油液分离处理的处理件,所述处理件包括:

2.根据权利要求1所述的一种智能提升式排水沟油水分离设备,其特征在于:所述电机(23)输出端与皮带辊组件(22)内主动皮带辊同轴固定连接,所述电机(23)、第一液位传感器(24)均与外界智能控制器电性连接。

3.根据权利要求1所述的一种智能提升式排水沟油水分离设备,其特征在于:所述脱离件(25)包括两组设置与支撑框(21)下侧两端的传动轮组件(251),所述皮带辊组件(22)内从动皮带辊两侧分别与两组传动轮组件(251)内主动传动轮同轴固定连接,所述传动轮组件(251)内从动传动轮同轴固定连接有与支撑框(21)转动连接的转盘(252),所述转盘(252)侧面边缘转动连接有牵引杆(253),所述牵引杆(253)斜上端转动连接有与支撑框(21)上表面滑动连接的连接架(254),两组所述连接架(254)靠近皮带辊组件(22)上表面固定连接有分离条(255)。

4.根据权利要求3所述的一种智能提升式排水沟油水分离设备,其特征在于:所述支撑框(21)上侧安装有分别与两组连接架(254)滑动连接的滑杆,所述分离条(255)与皮带辊组件(22)上表面平行且斜下侧设有若干组分离齿,所述分离条(255)与皮带辊组件(22)内皮带之间存在间隔。

5.根据权利要求1所述的一种智能提升式排水沟油水分离设备,其特征在于:所述喷水条(26)与皮带辊组件(22)上表面平行,两组所述拦水板(27)相对于支撑框(21)中部对称设置。

6.根据权利要求1所述的一种智能提升式排水沟油水分离设备,其特征在于:所述智能抽料件(4)包括设置于壳体(1)的液泵(41),所述液泵(41)抽液端固定连接有第一三通阀(42),所述第一三通阀(42)右侧安装有与电磁阀(34)固定连接的抽油管(43),所述液泵(41)排液端设置有第二三通阀(44),所述第二三通阀(44)上端固定连接有排油管(45),所述第一三通阀(42)底部安装有抽水管(46),所述第二三通阀(44)前侧设置有与喷水条(26)固定连接的排水管(47)。

7.根据权利要求6所述的一种智能提升式排水沟油水分离设备,其特征在于:所述抽油管(43)远离壳体(1)侧与外界储油罐固定连接,所述抽水管(46)与外界水源连通,所述喷水条(26)斜下侧设有若干喷水孔,所述喷水条(26)内部中空且分别与排水管(47)、喷水孔连通。

8.根据权利要求1所述的一种智能提升式排水沟油水分离设备,其特征在于:所述壳体(1)顶部安装有边缘设有若干螺孔的安装板,所述壳体(1)左端靠近支撑框(21)上侧设有开槽。


技术总结
本发明公开了一种智能提升式排水沟油水分离设备,包括壳体,所述壳体连接有处理件,所述处理件包括:提升件,安装在壳体左侧,所述提升件包括倾斜安装在壳体左侧的支撑框,所述支撑框表面倾斜安装有皮带辊组件,所述壳体内侧设置有用于电机,本发明涉及油水分离技术领域。该智能提升式排水沟油水分离设备,第一液位传感器检测到皮带辊组件底部与油水混合物接触后,电机带动皮带辊组件运作,皮带辊组件内皮带经过混合液后,油质物吸附到皮带上往上运动,而混合液的水在皮带上升过程中会滑下,实现有油质物的提升,当皮带将油质物提升入壳体内后,刮板对皮带表面进行刮擦,刮擦而剥离的油质物顺着刮板表面滑入回收箱内。

技术研发人员:杨镇蔚,杨馥铭
受保护的技术使用者:浙江智飨科技有限公司
技术研发日:
技术公布日:2024/11/18
文档序号 : 【 40052309 】

技术研发人员:杨镇蔚,杨馥铭
技术所有人:浙江智飨科技有限公司

备 注:该技术已申请专利,仅供学习研究,如用于商业用途,请联系技术所有人。
