一种牙科探针的制作方法

本技术涉及牙科探针，尤其涉及一种牙科探针。

背景技术：

1、在利用正畸自锁托槽对牙齿进行正畸矫正的过程中，首先需要将正畸自锁托槽通过光固化材料(如光固化胶水)压在牙齿上面，接着按压正畸自锁托槽将多余的光固化材料挤出来，然后用牙科探针将这些挤出来的光固化材料全部刮掉，最后用led卤素灯照一下正畸自锁托槽的位置，这样正畸自锁托槽与牙齿之间的光固化材料就变硬，从而完成正畸自锁托槽粘接固定在牙齿上。而之所以要把挤出来的光固化材料全部刮掉，是因为，不刮干净的话，残留的光固化材料会造成牙齿色素沉淀，影响美观。参见图1，现有牙科探针(6)包括现有手柄(601)、现有第一探针(602)、现有第二探针(603)。

2、现有技术的问题在于：由于现有的牙科探针太尖，从而只适合刮很细微的光固化材料，而正畸自锁托槽挤出来的光固化材料一般较多，所需要刮的面积也较大，从而导致利用现有牙科探针很难将挤出来的光固化材料刮干净，刮的效率低。

技术实现思路

1、本实用新型的目的在于提供一种牙科探针，以解决现有技术中由于现有的牙科探针太尖，从而只适合刮很细微的光固化材料，而正畸自锁托槽挤出来的光固化材料一般较多，所需要刮的面积也较大，从而导致利用现有牙科探针很难将挤出来的光固化材料刮干净，刮的效率低的技术问题。

2、为了实现上述目的，本实用新型的技术方案提供了一种牙科探针，包括手柄，所述手柄的左右两端分别连接有第一探针、第二探针，所述第一探针上连接有第一刮铲，所述第二探针上连接有第二刮铲；所述第一探针远离所述手柄的一端设有第一尖头以及第一外螺纹，所述第一刮铲上设有第一连接管，所述第一连接管的内部设有第一内螺纹，所述第一尖头伸入所述第一连接管的内部，所述第一外螺纹与所述第一内螺纹螺纹连接；所述第二探针远离所述手柄的一端设有第二尖头以及第二外螺纹，所述第二刮铲上设有第二连接管，所述第二连接管的内部设有第二内螺纹，所述第二尖头伸入所述第二连接管的内部，所述第二外螺纹与所述第二内螺纹螺纹连接。

3、进一步地，所述第一探针靠近所述手柄的一端设有沿左右分布的两个第一螺丝孔，所述手柄的左端设有第一安装管，所述第一安装管的侧壁设有沿左右分布的两个第一腰型孔；所述第一探针的端部伸入所述第一安装管中，两个所述第一腰型孔分别与两个所述第一螺丝孔通过两个第一螺丝连接固定。

4、进一步地，所述第一探针包括从右往左依次设置的第一直线段、弧形段，所述第一直线段与所述弧形段连接，两个所述第一螺丝孔设置于所述第一直线段上，所述第一尖头以及所述第一外螺纹设置于所述弧形段上。

5、进一步地，所述弧形段的中心方向朝向前方，两个所述第一腰型孔设置于所述第一安装管的上侧壁，所述第一腰型孔的长度沿前后延伸，以使所述第一探针可实现前后倾斜调整。

6、进一步地，所述第二探针靠近所述手柄的一端设有沿左右分布的两个第二螺丝孔，所述手柄的右端设有第二安装管，所述第二安装管的侧壁设有沿左右分布的两个第二腰型孔；所述第二探针的端部伸入所述第二安装管中，两个所述第二腰型孔分别与两个所述第二螺丝孔通过两个第二螺丝连接固定。

7、进一步地，所述第二探针包括从左往右依次设置的第二直线段、l型段，所述第二直线段与所述l型段连接，两个所述第二螺丝孔设置于所述第二直线段上，所述第二尖头以及所述第二外螺纹设置于所述l型段上。

8、进一步地，所述l型段的夹角朝向后方，两个所述第二腰型孔设置于所述第二安装管的上侧壁，所述第二腰型孔的长度沿前后延伸，以使所述第二探针可实现前后倾斜调整。

9、进一步地，所述手柄呈长度沿左右延伸的棱柱状。

10、综上所述，运用本实用新型的技术方案，具有如下的有益效果：本实用新型的结构设计合理，(1)通过包括手柄，手柄的左右两端分别连接有第一探针、第二探针，第一探针上连接有第一刮铲，第二探针上连接有第二刮铲；从而可以利用第一刮铲、第二刮铲工作面积比较大的优点，来将正畸自锁托槽挤出来的绝大部分光固化材料快速刮掉，进而提高刮的效率。(2)通过第一探针远离手柄的一端设有第一尖头以及第一外螺纹，第一刮铲上设有第一连接管，第一连接管的内部设有第一内螺纹，第一尖头伸入第一连接管的内部，第一外螺纹与第一内螺纹螺纹连接；第二探针远离手柄的一端设有第二尖头以及第二外螺纹，第二刮铲上设有第二连接管，第二连接管的内部设有第二内螺纹，第二尖头伸入第二连接管的内部，第二外螺纹与第二内螺纹螺纹连接；从而在对挤出来的光固化材料刮除干净程度要求较高的情况下，可以将第一刮铲、第二刮铲拧下来，进而利用第一尖头、第二尖头比较尖的优点，来快速刮除残余的少量比较细微的光固化材料，进一步提高刮的干净程度。由此分析可知，本实用新型通过第一刮铲、第二刮与第一尖头、第二尖头配合，从而不仅可以提高将正畸自锁托槽挤出来的光固化材料刮除的效率，也可以实现刮的较为干净。

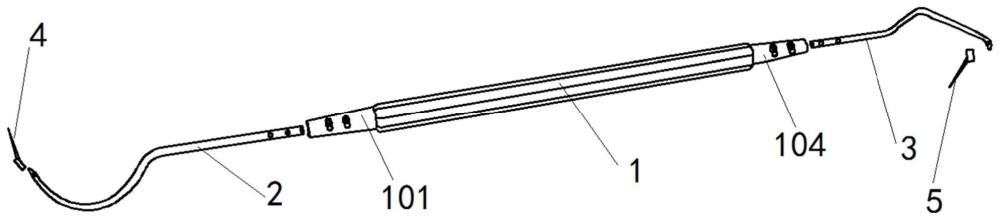

1.一种牙科探针，包括手柄(1)，其特征在于：所述手柄(1)的左右两端分别连接有第一探针(2)、第二探针(3)，所述第一探针(2)上连接有第一刮铲(4)，所述第二探针(3)上连接有第二刮铲(5)；所述第一探针(2)远离所述手柄(1)的一端设有第一尖头(201)以及第一外螺纹(202)，所述第一刮铲(4)上设有第一连接管(401)，所述第一连接管(401)的内部设有第一内螺纹(402)，所述第一尖头(201)伸入所述第一连接管(401)的内部，所述第一外螺纹(202)与所述第一内螺纹(402)螺纹连接；所述第二探针(3)远离所述手柄(1)的一端设有第二尖头(301)以及第二外螺纹(302)，所述第二刮铲(5)上设有第二连接管(501)，所述第二连接管(501)的内部设有第二内螺纹(502)，所述第二尖头(301)伸入所述第二连接管(501)的内部，所述第二外螺纹(302)与所述第二内螺纹(502)螺纹连接。

2.根据权利要求1所述一种牙科探针，其特征在于：所述第一探针(2)靠近所述手柄(1)的一端设有沿左右分布的两个第一螺丝孔(203)，所述手柄(1)的左端设有第一安装管(101)，所述第一安装管(101)的侧壁设有沿左右分布的两个第一腰型孔(102)；所述第一探针(2)的端部伸入所述第一安装管(101)中，两个所述第一腰型孔(102)分别与两个所述第一螺丝孔(203)通过两个第一螺丝(103)连接固定。

3.根据权利要求2所述一种牙科探针，其特征在于：所述第一探针(2)包括从右往左依次设置的第一直线段(21)、弧形段(22)，所述第一直线段(21)与所述弧形段(22)连接，两个所述第一螺丝孔(203)设置于所述第一直线段(21)上，所述第一尖头(201)以及所述第一外螺纹(202)设置于所述弧形段(22)上。

4.根据权利要求3所述一种牙科探针，其特征在于：所述弧形段(22)的中心方向朝向前方，两个所述第一腰型孔(102)设置于所述第一安装管(101)的上侧壁，所述第一腰型孔(102)的长度沿前后延伸，以使所述第一探针(2)可实现前后倾斜调整。

5.根据权利要求1到4任一项所述一种牙科探针，其特征在于：所述第二探针(3)靠近所述手柄(1)的一端设有沿左右分布的两个第二螺丝孔(303)，所述手柄(1)的右端设有第二安装管(104)，所述第二安装管(104)的侧壁设有沿左右分布的两个第二腰型孔(105)；所述第二探针(3)的端部伸入所述第二安装管(104)中，两个所述第二腰型孔(105)分别与两个所述第二螺丝孔(303)通过两个第二螺丝(106)连接固定。

6.根据权利要求5所述一种牙科探针，其特征在于：所述第二探针(3)包括从左往右依次设置的第二直线段(31)、l型段(32)，所述第二直线段(31)与所述l型段(32)连接，两个所述第二螺丝孔(303)设置于所述第二直线段(31)上，所述第二尖头(301)以及所述第二外螺纹(302)设置于所述l型段(32)上。

7.根据权利要求6所述一种牙科探针，其特征在于：所述l型段(32)的夹角朝向后方，两个所述第二腰型孔(105)设置于所述第二安装管(104)的上侧壁，所述第二腰型孔(105)的长度沿前后延伸，以使所述第二探针(3)可实现前后倾斜调整。

8.根据权利要求1到4、6到7任一项所述一种牙科探针，其特征在于：所述手柄(1)呈长度沿左右延伸的棱柱状。
